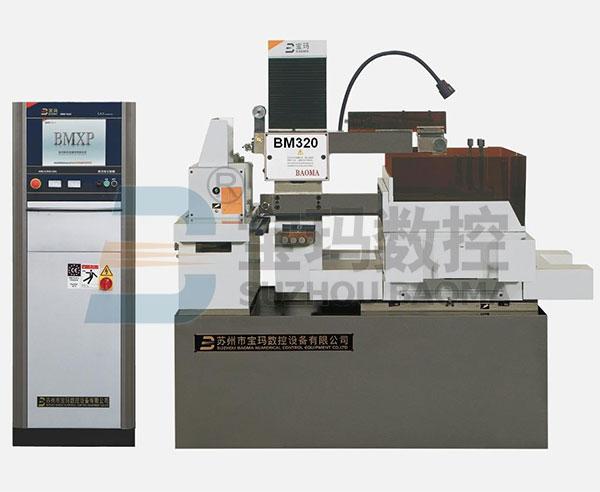

Проволочно-вырезной электроэрозионный станок с закрытым контуром BM320: Инновации и Высокая Производительность
Электроэрозионные станки «Baoma» известны своей превосходной производительностью и удобной системой управления.
- Система управления сервоприводом (Япония)
- Высокоточная линейная направляющая
- Контроллер Emerson (США)
- Центральная система смазки
- Система управления BMXP
- Плагин AutoCAD, чтение DXF файлов
- Дистанционное ручное управление
- Многоразовой моли-провод
- Функция множественной резки
- Интеллектуальная база данных
Преимущества и Характеристики Станка BM320
Проволочно-вырезной станок BM320 идеально подходит для высокоточной резки деталей с высокой твердостью. Он справляется с обработкой изделий, обладающих высокой ударной вязкостью, таких как штамповки, экструзионные головки, пресс-формы, зуборезные фрезы и другие прецизионные компоненты, включая детали с различными конусностями.
Эффективный Электрический Разряд
Станок использует молибденовую или вольфрамово-молибденовую проволоку в качестве электрода. Электрический разряд между электродом и деталью осуществляется за счет высокочастотной импульсной мощности и высокого пикового тока, что приводит к интенсивному нагреву и эрозии материала. Траектория проволоки точно контролируется перемещением по осям X-Y и U-Y.
Инновационные Технологии Резки
Механизм конической резки управляется двумя шаговыми двигателями, обеспечивая одновременное движение по четырем осям (X, Y, U, V). Это позволяет выполнять сложные операции резки с высокой точностью.
Симметричная Структура Рамы
Симметричная конструкция верхней и нижней рам позволяет поддерживать постоянное натяжение проволоки. Равномерное расположение направляющих шкивов предотвращает поломки проволоки при работе с заготовками разной толщины. Конструкция сокращает путь перемещения проволоки, повышая точность.
Прочный Корпус и Надежные Компоненты
Корпус станка выполнен из литого железа Meehanite (HT250), что обеспечивает высокую прочность и устойчивость к деформациям. Технология смоло-песчаного литья и термообработка при высокой температуре повышают надежность конструкции. Линейные направляющие и точные шариковые винты из Тайваня добавляют точности и долговечности.
Экономическая Эффективность
Использование многоразовой молибденовой проволоки значительно снижает эксплуатационные расходы. Система многократной резки оптимизирует процесс, повышая производительность и качество поверхности.
Современная Система Управления
Станок оснащен системой BMXP, совместимой с AutoCAD, что позволяет использовать файлы DXF для создания траекторий резки. Преобразователь Emerson (США) контролирует направление движения проволоки, увеличивая срок службы и точность.
Применение
Среднескоростные проволочно-вырезные электроэрозионные станки нового поколения широко применяются в производстве пресс-форм, автомобильных деталей, в авиакосмической промышленности, производстве электронной аппаратуры, военной промышленности, легкой промышленности и бытовой техники.
Заключение
Проволочно-вырезной электроэрозионный станок с закрытым контуром BM320 от компании «Baoma» — это передовое решение для высокоточной обработки сложных деталей. Благодаря инновационным технологиям, высокой точности и надежности, эти станки становятся незаменимыми в различных отраслях промышленности, обеспечивая превосходные результаты и экономическую эффективность.
| Модификация | A | B | C | D | E | F |
| Max. Cutting Thickness(mm) | 300 | 500 | 300 | 500 | 300 | 500 |
| Max. Cuttting Taper (<=100mm thick) | 0 | 0 | ±3° | ±3° | ±30° | ±30° |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| BM320A | BM320B | BM320C | BM320D | BM320E | BM320F | |||
| Table Travel (mm) | 250 x 320 | |||||||
| Table Size (mm) | 380 x 525 | |||||||
| Roughness | Once Cutting (um) | <= 2.5 | ||||||
| Multi — Cutting (um) | <=1.2 | |||||||
| Precision | Octagon (mm) | <= 0.012 | <= 0.012 | <= 0.012 | <= 0.012 | <= 0.012 | <= 0.012 | |
| Taper (mm) | <= 0.04 | <= 0.04 | <= 0.1 | <= 0.1 | ||||
| Screw and guide way | Высококачественный шариковый винт; Стальная линейная направляющая | |||||||
| Load of Table (Kg) | 300 | |||||||
| Machine Weight (Kg) | 1600 | |||||||
ОБЩИЕ ХПРПКТЕРИСТИКИ
| Max. Cutting Speed | 150 mm² / Min. |
| Wire Speed | 5 — 11 m / Min |
| Max. working Current | 6 A |
| Wire Diameter | Dia. 0.15 — 0.2mm |
| Work Solution | BM2 / BM4 Water Base Working solution |
| Water Tank | 100 L |
| Rated Voltage | AC~,3N, 220-415V, 50 / 60HZ |
| Ratde Power | 3 KVA |
| Wire Guide Frame | Adjustable |
| Controller | BMW — 3000 |
