Технические характеристики прецизионного токарного станка с ЧПУ FTNC-20G FTNC-20GT
| Items | FTNC-20G | FTNC-20GT |
| Capacity | ||
| Max swing over bed | Ø240 mm | Ø240 mm |
| Max swing over cross slide | Ø120 mm | Ø120 mm |
| Max machining diameter | Ø100 mm | Ø100 mm |
| Max machining length | 100 mm | 150 mm |
| Spindle through hole diameter | Ø20 mm | Ø20 mm |
| Spindle | ||
| Spindle speed (Stepless) | Max 6000 rpm | Max 6000 rpm |
| Spindle motor power | 3.7/5.5 kW | 3.7/5.5 kW |
| Spring collet shank | Ø26 mm | Ø26 mm |
| Travel and rapid traverse | ||
| X axis travel | 200 mm | 200 mm |
| Z axis travel | 180 mm | 180 mm |
| X axis rapid traverse speed | 15 m/min | 15 m/min |
| Z axis rapid traverse speed | 15 m/min | 15 m/min |
| Turret | ||

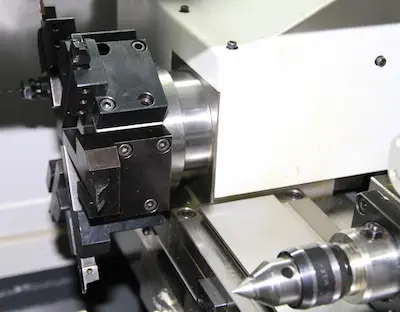

| Tool type | Gang tool | electrical |
| Number of tool station | — | 6 |
| Tailstock | ||

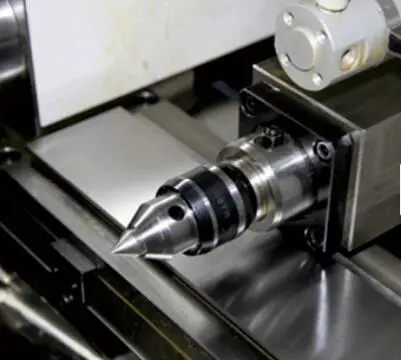

| Tailstock type | — | pneumatic |
| Others | ||
| Height from floor to spindle center | 900 mm | 900 mm |
| Power source | 6 kVA | 6 kVA |
| Overall dimensions (L×W×H) | 1100x1050x1470 mm | 1500x1050x1470 mm |
| Net weight | 750 kg | 800 kg |
Equipment
| Item 01 | Descriptions | |
| 01.01 | FANUC Oi TF | |
| 01.02 | Coolant system. | |
| 01.03 | Working light | |
| 01.04 | Centralized lubricant device | |
| 01.05 | The shift fork type clamping device | |
| 01.06 | Spindle spring chuck adapter | |
| 01.07 | Spindle spring chuck | |
| 01.08 | FTNC-20G: equipped with gang tools holder; FTNC-20GT: equipped with 6-position electric tool |
|
| 01.09 | Tools and tool box; | |
| 01.10 | Machine base support |
Optional
| Item 02 | Descriptions | |
| 02.01 | Precision pneumatic chuck | |
| 02.02 | Spindle spring collet | |
| 02.03 | Expanding collet unit and expanding collet chucks | |
| 02.04 | Various tools and drilling holders | |
| 02.05 | Air blower device | |
| 02.06 | Cutting oil unit with external chip tank | |
| 02.07 | Spindle fixed position stopping device with locking device | |
| 02.08 | Cs contouring control | |
| 02.09 | Pats conveyor | |
| 02.10 | Automatic chip conveyor | |
| 02.11 | Power chuck | |
| 02.12 | Coolant out rear tool | |
| 02.13 | Auto bar feeder | |
| 02.14 | Oil mist collector |
Прецизионный токарный центр с ЧПУ FTNC-20G FTNC-20GT: Современное Решение для Высокоточной Обработки
Введение
В мире современных производственных процессов точность, надежность и высокая производительность имеют решающее значение. Прецизионный токарный центр с ЧПУ FTNC-20G FTNC-20GT предоставляет эти качества, будучи идеальным решением для обработки деталей различной сложности и размеров.
Преимущества прецизионного токарного центра с ЧПУ FTNC-20G FTNC-20GT
Высокая точность обработки
Станок FTNC-20G FTNC-20GT оснащен передовой системой управления ЧПУ и высококачественными компонентами, что обеспечивает исключительную точность обработки. Прецизионные направляющие и стабильная конструкция минимизируют вибрации, гарантируя высокую точность позиционирования и качество поверхности деталей.
Универсальность
Благодаря возможности обработки деталей различной сложности и размеров, FTNC-20G FTNC-20GT идеально подходит для выполнения широкого спектра операций, включая токарную обработку, сверление, расточку и нарезание резьбы. Это делает его незаменимым инструментом в различных отраслях промышленности.
Высокая производительность
Мощные приводы и высокоскоростные шпиндели позволяют добиться высокой производительности. Быстрая смена инструментов и автоматизация большинства процессов значительно сокращают время обработки и повышают общую эффективность производства.
Надежность и долговечность
Конструкция станка выполнена из высокопрочных материалов, что гарантирует его долговечность и устойчивость к износу. FTNC-20G FTNC-20GT разработан для работы в условиях интенсивной эксплуатации, что обеспечивает минимальные затраты на техническое обслуживание и долгий срок службы.
Применение прецизионного токарного центра с ЧПУ FTNC-20G FTNC-20GT
Машиностроение
В машиностроении станок FTNC-20G FTNC-20GT используется для обработки крупных и сложных деталей, таких как валы, корпуса и другие конструктивные элементы. Высокая точность и производительность позволяют изготавливать компоненты, соответствующие строгим требованиям к качеству и надежности.
Авиастроение
В авиастроении требования к точности и качеству особенно высоки. FTNC-20G FTNC-20GT применяется для изготовления авиационных компонентов, таких как детали двигателей и шасси, обеспечивая высокую точность и соответствие стандартам безопасности.
Автомобилестроение
FTNC-20G FTNC-20GT находит применение в автомобильной промышленности для обработки деталей двигателей, трансмиссий и других важных узлов. Высокая точность и качество обработки обеспечивают надежность и долговечность автомобильных компонентов.
Прецизионный токарный станок с ЧПУ FTNC-20G FTNC-20GT малого типа требует небольшого места для установки и низкой стоимости и предназначен для точной обработки деталей малого диаметра. С серводвигателями, не требующими обслуживания, токарный станок с ЧПУ FTNC-20G FTNC-20GT характеризуется небольшими размерами, высокой точностью подачи, простотой эксплуатации и обслуживания, плавным удалением стружки и т. д. Функцию CS можно настроить для реализации точной обработки криволинейной поверхности.

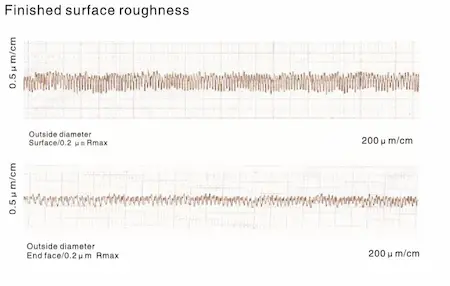

Точность обработки находится в пределах 0,2 мкм: в шпинделе используется сверхточный радиальный шарикоподшипник, что позволяет достичь высокой скорости и точности обработки в пределах 0,2 мкм как для круглости, так и для точности поверхности.
- Скользящая направляющая типа «ласточкин хвост»:
Направляющий рельс изготовлен из высококачественного чугуна с закалкой, шлифовкой, что продлевает период сохранения точности поверхности направляющего рельса и сохраняет стабильную точность в течение длительного времени.
- Правильная структура инструмента:
Прецизионный токарный станок с ЧПУ оснащен правильной структурой инструмента и достаточным пространством для установки инструмента. Прецизионные станки для сверления, нарезания резьбы, растачивания, фрезерования могут быть установлены в резцедержателе.
- Экономия места: может быть установлен в небольшом пространстве 1100×1050 мм.
- Мощный серводвигатель переменного тока:
Для привода шпинделя мы предусмотрели бесступенчатую регулировку скорости с помощью серводвигателя переменного тока FANUC мощностью 3,7 кВт.
Кроме того, мы внедрили не обслуживаемый цифровой серводвигатель переменного тока для подачи каждого шпинделя.
- Высокоточная подача: каждая направляющая поверхность имеет достаточную длину и оснащена автоматической системой смазки, обеспечивающая высокую точность подачи в течение длительного времени.
- Простота обслуживания: широкие проемы для всех дверей и простые в использовании устройства, такие как управление кнопки для облегчения замены и обслуживания.

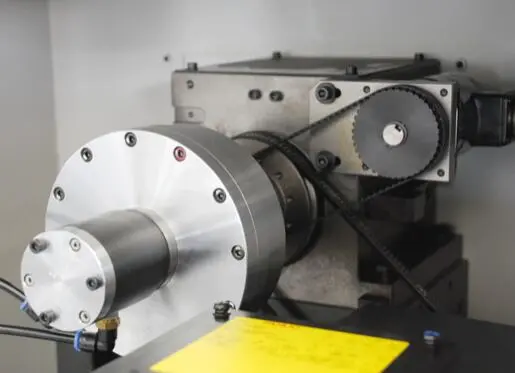

- Выбор различных автоматических приспособлений для разжима и зажима:
Зажимной механизм вилочного типа и режим зажима цангового патрона (стандартно). Пневматический поворотный цилиндр и прецизионный пневматический патрон (опционально).
- Точность обработки в пределах 0,2 мкм
Благодаря применению сверхточного радиально-упорного основного подшипника для подшипника главного вала стало возможным достичь высокоскоростной высокоточной обработки в пределах 0,2 мкм как для точности поверхности круглости.
