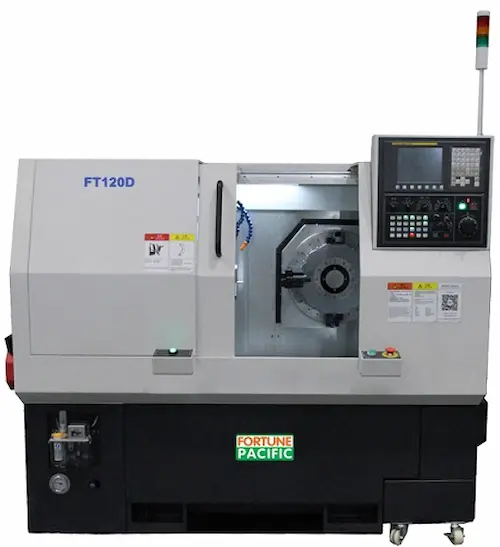

Технические характеристики прецизионного револьверного токарного станка с ЧПУ FT120D FT120Y
| Items | FT120D | FT120Y |
| Capacity | ||
| Max machining diameter | Ø120 mm | Ø120 mm |
| Max machining length | 120 mm | 120 mm |
| Spindle | ||
| Spindle through hole diameter | Ø42 mm | Ø42 mm |
| Spindle max. speed | 5000 rpm | 5000 rpm |
| Motor power | 7.5/11 kW | 7.5/11 kW |
| Chuck size | 6 inch | 6 inch |
| Travel and rapid traverse | ||
| X axis travel | 145 mm | 125 mm |
| Y axis travel | — | ±40 mm |
| Z axis travel | 320 mm | 250 mm |
| X axis rapid traverse | 15 m/min | 10 m/min |
| Y axis rapid traverse | — | 10 m/min |
| Z axis rapid traverse | 20 m/min | 20 m/min |
| Turret | ||
| Tool number | 12 | 12 |
| Power tools Max speed | 6000 rpm | 6000 rpm |
| Motor power | 1.2/2.2 kW | 1.5/2.2 kW |
| Others | ||
| Center height | 1100 mm | 1100 mm |
| Required electric power | 15 kVA | 15 kVA |
| Overall dimensions (L×W×H) | 2010X1600X1610 mm mm | 2010X1600X1880 mm |
| Net weight | 2400 kg | 2800 kg |
Equipment
| Item 01 | Descriptions | |
| 01.01 | FANUC Oi TF | |
| 01.02 | 12T power turret ; | |
| 01.03 | Coolant system | |
| 01.04 | Working light | |
| 01.05 | Centralized lubricant device | |
| 01.06 | Power chuck 6 inch and hollow rotary cylinder; | |
| 01.07 | Cs contouring control | |
| 01.08 | Tools and tool box; | |
| 01.09 | Machine door switch | |
| 01.10 | Machine base support |
Optional
| Item 02 | Descriptions | |
| 02.01 | Spindle air blowing system | |
| 02.02 | Foot switch | |
| 02.03 | Spindle clamping detection | |
| 02.04 | Electric spindle with oil cooler | |
| 02.05 | Various tool holders | |
| 02.06 | Various collets | |
| 02.07 | Spindle rear side position device | |
| 02.08 | Oil mist collector system | |
| 02.09 | Chips conveyor | |
| 02.10 | Parts receiver and parts transfer unit | |
| 02.11 | Auto bar feeder | |
| 02.12 | Spindle brake device | |
| 02.13 | Automatic tool setting | |
| 02.14 | Robot manipulator | |
| 02.15 | Turret side high pressure coolant | |
| 02.16 | Coolant in cutting tool |
Прецизионный револьверный токарный станок с ЧПУ FT120D FT120Y: Высокотехнологичное решение для точной обработки
Введение
Современное производство требует высокоточного оборудования, способного справляться с самыми сложными задачами. Прецизионный револьверный токарный станок с ЧПУ FT120D FT120Y представляет собой передовое решение для обработки деталей с высокой точностью и эффективностью.
Прецизионные направляющие
FT120D FT120Y оснащен высокоточными направляющими, которые обеспечивают плавное и точное движение по всем осям. Это способствует достижению высокой точности и повторяемости обработки, что особенно важно при производстве сложных и точных деталей.
Интуитивно понятное управление
Эргономичный дизайн и удобная панель управления делают эксплуатацию станка простой и доступной. Встроенные системы безопасности и автоматические функции повышают удобство и безопасность работы, обеспечивая минимальные риски для оператора.
Преимущества использования
Высокая производительность
Благодаря мощным техническим параметрам и прочной конструкции, револьверный токарный станок FT120D FT120Y обеспечивает высокую скорость выполнения операций и увеличение общего объема производства. Это особенно важно для предприятий, стремящихся к максимальной эффективности своих производственных процессов.
Универсальность применения
Токарный станок FT120D FT120Y подходит для обработки различных материалов, включая сталь, алюминий, медь и другие сплавы. Это делает его универсальным инструментом, который может использоваться для выполнения разнообразных задач в различных отраслях промышленности.
Области применения
Энергетика и машиностроение
В энергетике и машиностроении револьверные токарные станки FT120D FT120Y используются для обработки крупных и сложных деталей, таких как генераторы, турбины и другие элементы тяжелого оборудования. Высокая производительность и надежность делают его идеальным выбором для этих отраслей.
Медицинская промышленность
В медицинской промышленности требуется высокая точность и качество обработки деталей. Токарный станок FT120D FT120Y идеально подходит для изготовления мелких медицинских компонентов, таких как импланты, инструменты и другие важные элементы.
Аэрокосмическая промышленность
В аэрокосмической промышленности требуются детали с высокими требованиями к точности и качеству обработки. Токарный станок FT120D FT120Y идеально подходит для изготовления компонентов авиакосмических конструкций, таких как корпусные панели, турбины и другие важные элементы.
Высокая жесткость и низкий центр тяжести с плоским корпусом из чугуна могут обеспечить стабильность обработки в течение длительного времени. Структура разделения масла и воды позволяет избежать загрязнения охлаждающей жидкости смазочным маслом и продлить срок службы охлаждающей жидкости.
На оси Z используется прямоугольная конструкция высокой жесткости с широким пролетом и жесткой направляющей, на оси X используется конструкция типа «ласточкин хвост» и высококачественная направляющая, подача осуществляется с помощью шарико-винтовой передачи, что обеспечивает точность позиционирования и скорость динамического отклика в высокий уровень.

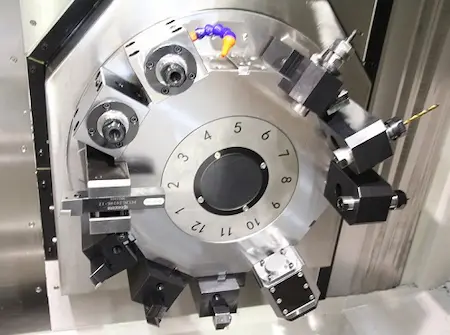

Сервопривод револьверной головки BMT с 12 позициями, позиционирование диска с двумя концами, гидравлическая блокировка, быстрая смена инструмента, высокая жесткость, высокая точность повторного позиционирования, простая конструкция, простота обслуживания.
Револьверная головка расположена перпендикулярно шпинделю, что значительно снижает возможность взаимодействия между инструментами и заготовками, что увеличивает пространство для обработки и упрощает удаление стружки.
Высокоточный вал шпинделя использует специальный материал шпинделя после многократной термообработки и точной обработки, используют оригинальные высокоточные подшипники из Японии.
