ПАРАМЕТЫ ГИДРАВЛИЧЕСКИХ ГИЛЬОТИННЫХ НОЖНИЦ
|
Model No. |
QC11K |
QC11K |
QC11K |
QC11K |
|
Item No. |
C5502 |
C5512 |
C5513 |
C5514 |
|
Specifications |
|
|||
|
Max. Shearing Thickness (mm) |
4 mm |
6 mm |
6 mm |
6 mm |
|
Max.Shearing Width (mm) |
2500 mm |
2500 mm |
3200 mm |
4000 mm |
|
Shearing Angle (°) |
0.5°~1°30′ |
0.5°~1°30′ |
0.5°~1°30′ |
0.5°~1°30′ |
|
Number of Stroke (min)-1 |
25-45 |
20-45 |
16-45 |
14-45 |
|
Backgauge Rang (mm) |
600 mm |
750 mm |
750 mm |
750 mm |
|
The depth of throat (mm) |
100 mm |
125 mm |
125 mm |
125 mm |
|
Motor Power |
5.5 kw |
7.5 kw |
7.5 kw |
7.5 kw |
|
Net Weight (kg) |
3800 kg |
5300 kg |
6500 kg |
7500 kg |
|
PackingSize (cm) |
300x200x185 |
303x208x192 |
373x208x197 |
453x208x208 |
|
Model No. |
QC11K |
QC11K |
QC11K |
QC11K |
|
Item No. |
C5515 |
C5516 |
C5522 |
C5523 |
|
Specifications |
|
|||
|
Max. Shearing Thickness (mm) |
6 mm |
6 mm |
8 mm |
8 mm |
|
Max.Shearing Width (mm) |
5000 mm |
6000 mm |
2500 mm |
3200 mm |
|
Shearing Angle (°) |
0.5°~1°30′ |
0.5°~1°30′ |
0.5°~1°30′ |
0.5°~1°30′ |
|
Number of Stroke (min)-1 |
11-40 |
9-36 |
20-45 |
16-45 |
|
Backgauge Rang (mm) |
750 mm |
750 mm |
750 mm |
750 mm |
|
The depth of throat (mm) |
125 mm |
125 mm |
125 mm |
125 mm |
|
Motor Power |
7.5 kw |
7.5 kw |
7.5 kw |
7.5 kw |
|
Net Weight (kg) |
— |
15200 kg |
6000 kg |
6800 kg |
|
PackingSize (cm) |
553x208x321 |
653x208x252 |
304x208x192 |
374x208x192 |
|
Model No. |
QC11K |
QC11K |
QC11K |
QC11K |
|
Item No. |
C5542 |
C5543 |
C5544 |
C5552 |
|
Specifications |
|
|||
|
Max. Shearing Thickness (mm) |
12 mm |
12 mm |
12 mm |
16 mm |
|
Max.Shearing Width (mm) |
2500 mm |
3200 mm |
4000 mm |
2500 mm |
|
Shearing Angle (°) |
0.5°~2° |
0.5°~2° |
0.5°~2° |
0.5°~2°30′ |
|
Number of Stroke (min)-1 |
12-35 |
7-35 |
8-35 |
16-40 |
|
Backgauge Rang (mm) |
1000 mm |
1000 mm |
1000 mm |
1000 mm |
|
The depth of throat (mm) |
300 mm |
300 mm |
300 mm |
300 mm |
|
Motor Power |
15 kw |
15 kw |
30 kw |
22 kw |
|
Net Weight (kg) |
8700 kg |
9800 kg |
13400 kg |
9000 kg |
|
PackingSize (cm) |
311x258x221 |
381x258x242 |
461x258x253 |
313x266x220 |
|
Model No. |
QC11K |
QC11K |
QC11K |
|
|
Item No. |
C5554 |
C5562 |
C5564 |
|
|
Specifications |
|
|||
|
Max. Shearing Thickness (mm) |
16 mm |
20 mm |
20 mm |
|
|
Max.Shearing Width (mm) |
4000 mm |
2500 mm |
4000 mm |
|
|
Shearing Angle (°) |
0.5°~2°30′ |
0.5°~2°30′ |
0.5°~2°30′ |
|
|
Number of Stroke (min)-1 |
12-40 |
16-40 |
12-40 |
|
|
Backgauge Rang (mm) |
1000 mm |
1000 mm |
1000 mm |
|
|
The depth of throat (mm) |
300 mm |
300 mm |
300 mm |
|
|
Motor Power |
30 kw |
30 kw |
30 kw |
|
|
Net Weight (kg) |
15000 kg |
11000 kg |
21000 kg |
|
|
PackingSize (cm) |
463x266x257 |
316x286x230 |
466x286x272 |
|

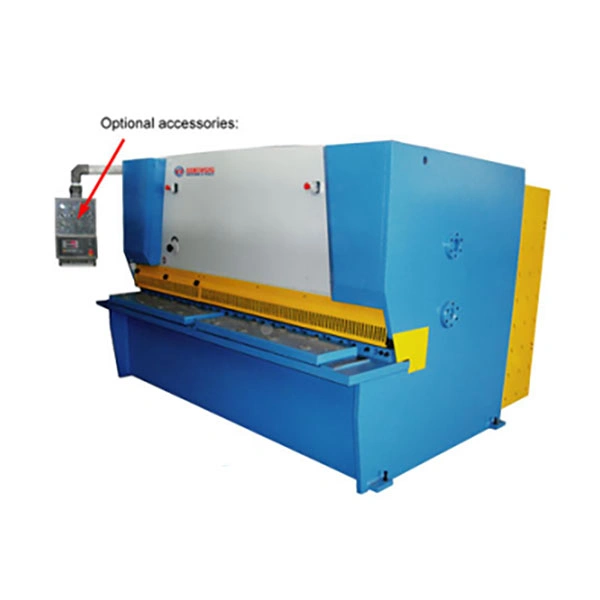

Гидравлические гильотинные ножницы для резки металла QC11K: Высокая производительность и точность резки
Введение
Ножницы для резки металла модели QC11K представляют собой второе поколение гидравлических ножниц, разработанных для обеспечения высокой точности и надежности при работе с различными видами металлов. Эти гильотинные ножницы оснащены передовыми технологиями и отличаются прочной конструкцией, что делает их незаменимыми для широкого спектра производственных задач. В данной статье мы рассмотрим основные технические характеристики, преимущества и области применения ножниц QC11K.
Технические характеристики
Основные параметры
- Максимальная толщина резки:
- 4 мм (для модели с максимальной шириной резки 2500 мм)
- 6 мм (для моделей с максимальной шириной резки 2500 мм, 3200 мм и 4000 мм)
- Максимальная ширина резки:
- 2500 мм
- 3200 мм
- 4000 мм
- Угол резки:
- 0.5°~2° (для модели с толщиной резки 4 мм)
- 0.5°~2.5° (для моделей с толщиной резки 6 мм)
- Количество ходов в минуту:
- 10~35 (для моделей с толщиной резки 4 мм и 6 мм)
- 8-35 (для модели с шириной резки 3200 мм)
- 7-35 (для модели с шириной резки 4000 мм)
- Диапазон заднего упора:
- 20~500 мм (для модели с толщиной резки 4 мм)
- 20~600 мм (для моделей с толщиной резки 6 мм)
- Глубина горловины:
- 100 мм (для модели с толщиной резки 4 мм)
- 125 мм (для моделей с толщиной резки 6 мм)
Конструкция и надежность
Прочная сварная конструкция
Гидравлические гильотинные ножниц QC11K имеют сварную конструкцию из стальных пластин, прошедших процедуру снятия напряжений. Это обеспечивает долговечность и стабильность работы оборудования, предотвращая деформацию и увеличивая срок службы ножниц.
Интегрированная гидравлическая система
Продвинутая интегрированная гидравлическая система отличается высокой надежностью и эффективностью. Это позволяет обеспечить плавную и стабильную работу гильотинных ножниц при различных нагрузках.
Поддержка на трех точках
Система поддержки на трех точках на направляющей обеспечивает улучшенное качество резки, минимизируя деформацию металла и обеспечивая высокую точность обработки.
Удобство и точность
Регулировка зазора между ножами
Быстрая, точная и удобная регулировка зазора между ножами с помощью ручного колеса позволяет легко настроить оборудование под различные толщины металла. Это гарантирует высокое качество резки и минимальные затраты времени на настройку.
Прямоугольные лезвия
Прямоугольные лезвия с четырьмя режущими кромками обеспечивают длительный срок службы ножей и высокое качество резки на протяжении всего срока эксплуатации.
Регулируемый угол наклона
Регулируемый угол наклона позволяет минимизировать деформацию листового металла, обеспечивая точную и качественную резку даже при работе с тонкими материалами.
Дополнительные функции
Резка с тенью
Функция резки с тенью позволяет оператору точно видеть линию резки, что упрощает процесс и повышает точность обработки.
Счетчик для моторизованного заднего упора
Счетчик для моторизованного заднего упора обеспечивает точное позиционирование листа металла, что улучшает качество резки и уменьшает количество отходов.
Преимущества использования гидравлических гильотинных ножниц QC11K
Высокая точность резки
Современные технологии и высококачественные компоненты обеспечивают высокую точность резки, что особенно важно для обработки тонколистового металла. Это позволяет получать ровные и чистые срезы без заусенцев, улучшая качество конечного продукта.
Надежность и долговечность
Прочная сварная конструкция и передовая гидравлическая система обеспечивают долгий срок службы оборудования и его надежную работу даже в условиях интенсивной эксплуатации. Это снижает затраты на обслуживание и ремонт, а также минимизирует простой оборудования.
Удобство и безопасность эксплуатации
Регулируемый зазор между ножами и задний упор с функцией счета упрощают настройку оборудования и повышают точность обработки. Защитные ограждения обеспечивают безопасность оператора во время работы.
Экономия времени и ресурсов
Высокая скорость работы и возможность обработки листов шириной до 4000 мм позволяют значительно увеличить производительность труда и сократить время на выполнение производственных задач.
Гидравлические гильотинные ножниц для резки металла QC11K представляют собой надежное и высокопроизводительное оборудование, способное удовлетворить потребности самых требовательных пользователей.
