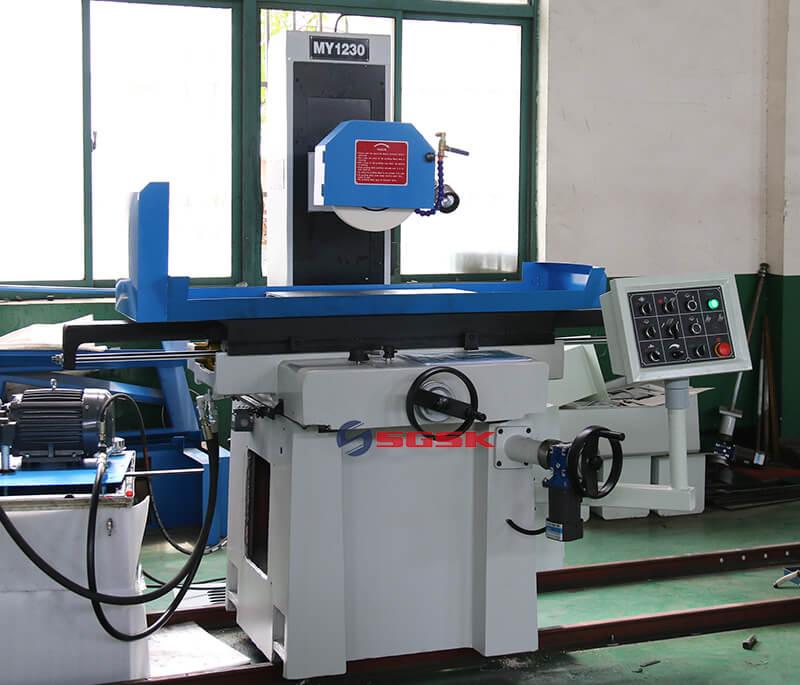

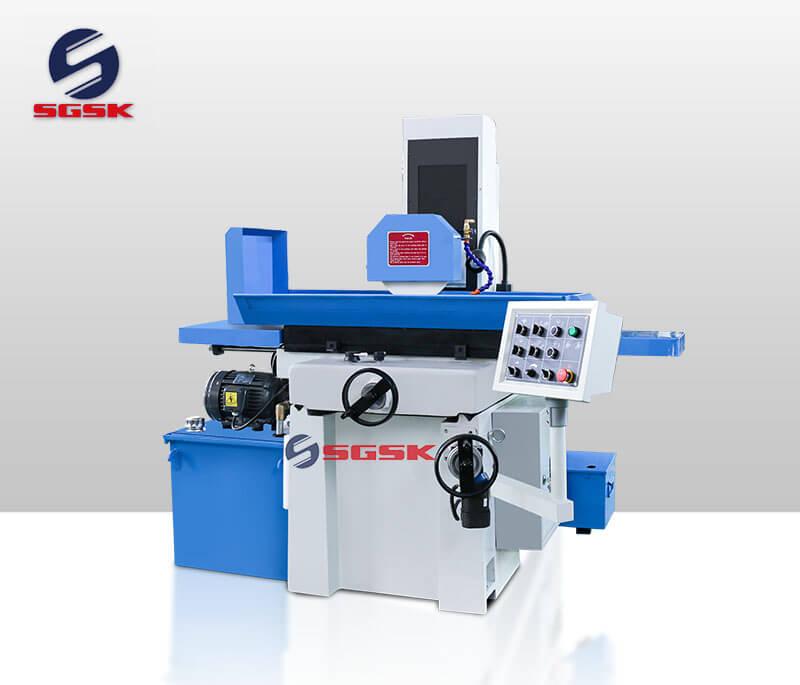

Основные характеристики гидравлического плоскошлифовального станка MY1230 :
1. Структура станка удобна, большой вес станины станка, отличная стабильность, использование поперечной седловой конструкции, хорошая жесткость, обладает преимуществами красивого внешнего вида и удобной эксплуатации.
2. Горизонтальное перемещение рабочего стола (до и после) с помощью серводвигателя, прецизионного шарико-винтового привода, для обеспечения точности, точного позиционирования, в соответствии с процедурами автоматической подачи, автоматической и быстрой перемотки вперед и назад.
3. Вертикальное (или горизонтальное) движение рабочего стола осуществляется с помощью плоского направляющего вала и искусственного точного резца, используется гидравлическая передача, обеспечивающая стабильную работу.
4. Движение шлифовальной головки вверх и вниз осуществляется серводвигателем, который позволяет достичь точной точности позиционирования, автоматической подачи и функции быстрого подъема.
Применение гидравлического шлифовального станка для обработки поверхностей MY1230:
Применяется ко всем видам обрабатывающего оборудования, автозапчастей, приспособлений, магнитной стали, обрабатывающей промышленности деталей пресс-форм.
Станок может быть изготовлен из шлифовальной стали, железа, керамики и деталей из цветных металлов.
Основные технические параметры гидравлического шлифовального станка для обработки поверхности MY1230:
Specifications | Units | MY1230 | |||||
workbench | Worktable size (L * W) | mm | 750×300 | ||||
Max. travel of table | mm | 780×320 | |||||
Table T slot (slot number x slot width) | mm | 1×14 | |||||
Grinding head | The grinding wheel size (o. d * w * i. d.) | mm | Φ300×30×Φ76.2 | ||||
Distance spindle center line to working table | mm | 520 | |||||
Grinding wheel speed | 50HZ | r/min | 1450 | ||||
60HZ | r/min | 1680 | |||||
The amount of feed | Table longitudinal (left and right) speed | m/min | 3-20 | ||||
ransverse (front and rear) feed handwheel feed | Continuous (stepless) | mm/min | 600 | ||||
Intermittent (stepless) | mm/times | 0-6 | |||||
Handwheel per turn | mm | 4.0 | |||||
Handwheel per lattice | mm | 0.02 | |||||
The vertical (up and down) feed handwheel feed | Handwheel per turn | mm | 2.0 | ||||
Handwheel per lattice | mm | 0.01 | |||||
Grinding head up and down is fast lifting speed (approximate value) | mm/min | 360 | |||||
Hydraulic system | Hydraulic motor | kw | 2.2 | ||||
working pressure | Mpa | 4 | |||||
Fuel tank capacity | L | 100 | |||||
Maximum flow rate | L/min | 20 | |||||
Motor power | Spindle motor | kw | 2.2 | ||||
Cooling motor | W | 40 | |||||
Elevator motor | W | 120 | |||||
working accuracy | the process surface of the base level of the parallel degree | mm | 300:0.005 | ||||
Surface roughness | μm | Ra0.32 | |||||
Machine weight | Net weight | kg | 1400 | ||||
Gross weight | kg | 1530 | |||||
External size (L * w * h) | mm | 1960×1480×1850 | |||||
Packing size (L * w * h) | mm | 2000×1640×2020 |
