Основные характеристики гидравлического плоскошлифовального станка MY1022:
1. Структура станка удобная, большой вес станины станка, отличная стабильность, использование поперечной седловой конструкции, хорошая жесткость, обладает преимуществами красивого внешнего вида и удобной эксплуатации.
2. Горизонтальное перемещение рабочего стола (до и после) с помощью серводвигателя, прецизионного шарико-винтового привода, для обеспечения точности, точного позиционирования, в соответствии с процедурами автоматической подачи, автоматической и быстрой перемотки вперед и назад.
3. Вертикальное (или горизонтальное) движение рабочего стола осуществляется с помощью плоского направляющего вала и искусственного точного резца, используется гидравлическая передача, обеспечивающая стабильную работу.
4. Движение шлифовальной головки вверх и вниз осуществляется серводвигателем, который позволяет достичь точной точности позиционирования, автоматической подачи и функции быстрого подъема.
Применение гидравлического плоскошлифовального станка MY1022:
Применяется ко всем видам обрабатывающего оборудования, автозапчастей, приспособлений, магнитной стали, обрабатывающей промышленности деталей пресс-форм.
Станок может быть изготовлен из шлифовальной стали, железа, керамики и деталей из цветных металлов.
Основные технические параметры гидравлического шлифовального станка для обработки поверхности MY1022:
Specifications | Units | MY1022 | ||
workbench | Worktable size (L * W) | mm | 540×250 | |
Max. travel of table | mm | 560×260 | ||
Table T slot (slot number x slot width) | mm | 1×14 | ||
Grinding head | The grinding wheel size (o. d * w * i. d.) | mm | φ200×20×Φ31.75 | |
Distance spindle center line to working table | mm | 450 | ||
Grinding wheel speed | 50HZ | r/min | 2850 | |
60HZ | r/min | 3360 | ||
The amount of feed | Table longitudinal (left and right) speed | m/min | 3-20 | |
Table transverse (front and rear) feed handwheel feed | Continuous (stepless) | mm/min | 600 | |
Intermittent (stepless) | mm/times | 0-5 | ||
Table transverse (front and rear) feed handwheel feed | Handwheel per turn | mm | 4.0 | |
Handwheel per lattice | mm | 0.02 | ||
The vertical (up and down) feed handwheel feed | Handwheel per turn | mm | 1.25 | |
Handwheel per lattice | mm | 0.01 | ||

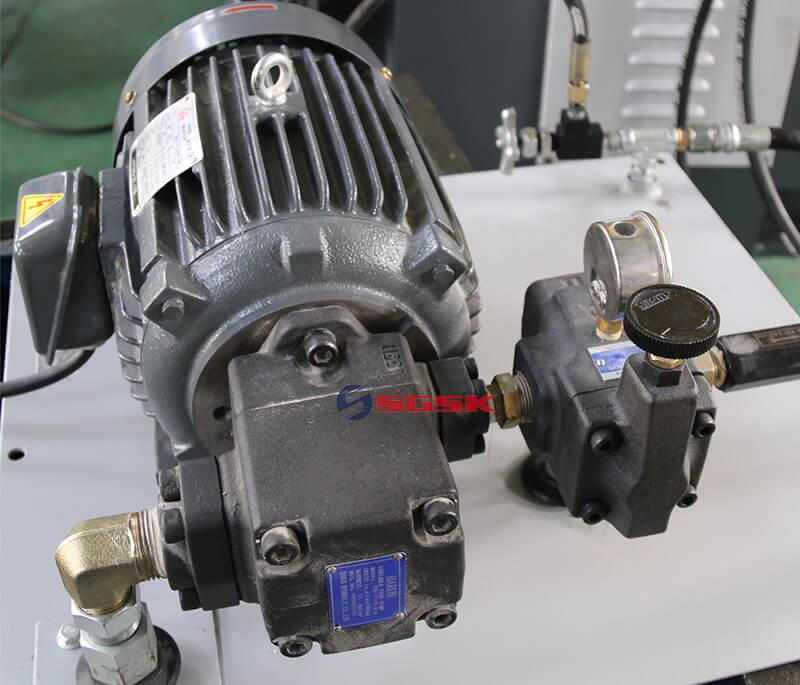

Hydraulic system | Hydraulic motor | kw | 1.5 | |
working pressure | Mpa | 3 | ||
Fuel tank capacity | L | 80 | ||
Maximum flow rate | L/min | 18 | ||
Motor power | Spindle motor | kw | 1.5 | |
Cooling motor | W | 40 | ||
working accuracy | The process surface of the base level of the parallel degree | mm | 300:0.005 | |
Surface roughness | μm | Ra0.32 | ||
Machine weight | Net weight | kg | 950 | |
Gross weight | kg | 1050 | ||
External size (L * w * h) | mm | 1680x1220x1720 | ||
Packing size (L * w * h) | mm | 1730x1290x1940 |
