Технические характеристики мостового обрабатывающего центра GMC2320A 3220A 4120A
| Model | Unit | GMC2320A | GMC3220A | GMC4120A | |
|---|---|---|---|---|---|
| Standard controller | FANUC 0i MF | ||||
| Travel | X axis travel(work-table) | mm | 2300 | 3200 | 4100 |
| Y axis travel(saddle) | mm | 2000 | |||
| Z axis travel(spindle head) | mm | 800 | |||
| Distance from spindle nose to table | mm | 180-980 | |||
| Distance between columns | mm | 1840 | |||
| Work table | Table size (length x width) | mm | 2300×1600 | 3200×1600 | 4100×1600 |
| Max. table load | kg | 8000 | 10000 | 12000 | |
| T slot size (width x distance x quantity) | mm | 22x180x8 | |||
| Spindle | Spindle taper | BT50 | |||
| Max. spindle speed | rpm | 6000(direct driven) | |||
| Spindle motor power ( continual working/30mins) |
kW | 22/26 | |||
| Spindle torque | Nm | 560/662 | |||
| X/Y/Z | Rapid traverse (X axis) | mm/min | 20000 | ||
| Rapid traverse (Y axis) | mm/min | 20000 | |||
| Rapid traverse (Z axis) | mm/min | 15000 | |||
| Cutting feed rate (X/Y/Z) | mm/min | 1-10000 | |||
| ATC (option) |
ATC type | Arm type | |||
| Tool capacity | pcs | 32 | |||
| Max. tool diameter | mm | Φ110 /Φ225 | |||
| Max. tool length | mm | 350 | |||
| Max. tool weight | kg | 20 | |||
| Accuracy | Full travel positioning accuracy (VDI/DGQ344 1) | mm | P0.020 | P0.025 | P0.030 |
| Repositioning accuracy (VDI/DGQ3441) | mm | Ps0.015 | Ps0.020 | Ps0.025 | |
| Air pressure | MPa | 0.6-0.8 | |||
| Power requirement | kVA | 60 | |||
| Machine size (length/width/height) | mm | 7027x5217x4339 | 8927x5217x4339 | 10327x5217x4339 | |
| Machine weight | kg | 22000 | 26000 | 30000 | |
Advantage configuration of GMC2320A 3220A 4120A Bridge Type Machining Centre
| No. | Name | Specification | Qty | Remarks |
| 1 | Control system | FANUC 0i MF-PA | 1set | FANUC(Japan) |
| 2 | Angular contact ball bearing | Japan NSK precision bearing | 20 sets | NSK(Japan) |
| 3 | X axis ball screw | Diameter 80mm, pitch 20mm, high precision grade | 1 set | PMI(Taiwan) |
| 4 | Y axis ball screw | Diameter 50mm, pitch12mm, high precision grade | 1set | PMI(Taiwan) |
| 5 | Z axis ball screw | Diameter 50mm, pitch 10mm, high precision grade | 1 set | PMI(Taiwan) |
| 6 | X/Y/Z linear guide way | 55 grade heavy load roller guide way | 3 sets | REXROTH(Germany) |
| 7 | Spindle system | BT50-6000rpm | 1 set | SETCO(USA) |
| BBT50-10000rpm | 1 set | SETCO(USA) | ||
| 8 | Heat exchanger | TH-5R | 1 set | TNP(Foreign) |
| 9 | Spindle chiller | TO-30P2TB-201 | 1 set | TNP(Foreign) |
| 10 | Gear box | CE13 | 1 set | BF(Italy) |
| 11 | Drag chain | 68.125.250 series | 2 sets | IGUS(Germany) |
| 12 | Coupling | ROTEX-GS28 98ShA series | 3sets | KTR(Germany) |
| 13 | Operation box components | SL3500+GINII series | 1 set | MECANO(Germany) |
| 14 | Organ flexible shield | 2 sets | NAJEC(Japan) | |
| 15 | Relay | MY2NGS-DC24V | 4 pcs | OMRON(Japan) |
| 16 | Alternating current contactor | LC1D09M7C | 5 pcs | SCHNEIDER(France) |
| 17 | Breaker | 3P-32A | 1 pcs | SCHNEIDER(France) |
| 18 | Breaker | DPNK10A2P | 2 pcs | SCHNEIDER(France) |
| 19 | Breaker | C65N1P/6A | 2 pcs | SCHNEIDER(France) |
| 20 | Thermal overload relay | LRD-10C | 1 pcs | SCHNEIDER(France) |
| 21 | Thermal overload relay | LRD-07C | 2 pcs | SCHNEIDER(France) |

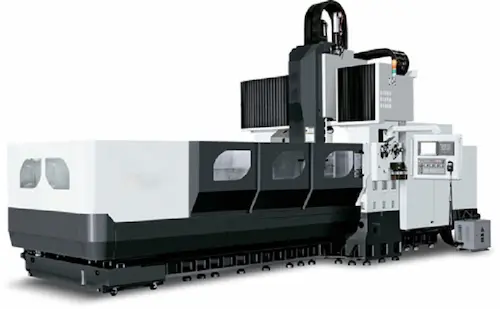

Мостовой обрабатывающий центр GMC2320A 3220A 4120A
Введение
В условиях современной промышленности, где требуется обработка крупных и сложных деталей с высокой точностью, мостовой обрабатывающий центр GMC2320A 3220A 4120A представляет собой идеальное решение. Этот высокотехнологичный станок сочетает в себе передовые технологии, мощность и точность, обеспечивая эффективное и качественное выполнение производственных задач.
Основные характеристики
Прочная и устойчивая конструкция
Мостовой обрабатывающий центр GMC2320A 3220A 4120A обладает массивной и устойчивой конструкцией, обеспечивающей минимальные вибрации и высокую точность обработки. Высококачественные материалы и продуманная инженерия делают этот станок идеальным для обработки крупных и тяжелых деталей.
Высокопроизводительный шпиндель
Мощный шпиндель с диапазоном скоростей до 6000 об/мин позволяет эффективно работать с различными материалами, от алюминия до твердых сталей. Высокая мощность обеспечивает возможность выполнения сложных операций с высокой точностью.
Траверса с высокой жесткостью
Специально разработанная траверса обеспечивает дополнительную жесткость и устойчивость, что особенно важно при обработке крупных деталей. Это позволяет достигать высокой точности и качества обработки даже при максимальных нагрузках.
Преимущества использования
Высокая производительность
Благодаря мощным техническим параметрам и прочной конструкции, мостовой обрабатывающий центр GMC2320A 3220A 4120A обеспечивает высокую скорость выполнения операций и увеличение общего объема производства. Это особенно важно для предприятий, стремящихся к максимальной эффективности своих производственных процессов.
Универсальность применения
GMC6227H подходит для обработки различных материалов, включая сталь, алюминий, медь и другие сплавы. Это делает его универсальным инструментом, который может использоваться для выполнения разнообразных задач в различных отраслях промышленности.
Области применения
Энергетика и машиностроение
В энергетике и машиностроении мостовой обрабатывающий центр GMC2320A 3220A 4120A используется для обработки крупных и сложных деталей, таких как генераторы, турбины и другие элементы тяжелого оборудования. Высокая производительность и надежность делают его идеальным выбором для этих отраслей.
Металлургическая промышленность
В металлургической промышленности GMC2320A 3220A 4120A применяется для обработки различных крупных металлических заготовок и деталей. Его прочная конструкция и мощный шпиндель позволяют справляться с самыми сложными задачами, обеспечивая высокое качество обработки.
Стандартные принадлежности мостового обрабатывающего центра GMC2320A 3220A 4120A
1. FANUC 0i MF абсолютного типа;
2. Пакет высококачественной механической обработки;
а) AICC II;
б) Рывковый контроль;
в) Плавный контроль допуска;
г) Функция регулировки уровня качества обработки;
3. 3 цвета сигнальной лампы;
4. Освещение рабочей зоны;
5. Портативный MPG;
6. Обработка Ethernet DNC;
7. Автоматическое отключение питания;
8. Трансформатор;
9. Блокировка двери;
10. Воздушное уплотнение шпинделя;
11. Шпиндель с прямым приводом BT50-6000 об/мин;
12. Редуктор БФ;
13. Охладитель шпинделя;
14. Система смазки;
15. Воздуходувное устройство;
16. Пневматическая система;
17. Жесткая нарезка;
18. Водяной/пневматический пистолет с функцией промывки;
19. Полностью закрытый брызговик;
20. Система охлаждения;
21. Болты регулируемого уровня и фундаментные блоки;
22. Теплообменник в электрошкафу;
23. Цепной транспортер стружки;
24. Транспортер спиральной стружки;
25. Ящик для инструментов;
26. Руководство по эксплуатации.
Дополнительные инструменты обрабатывающего центра
1. HEIDENHAIN TNC620;
2. Линейная шкала (Гейденгайна);
3. Стабилизатор напряжения;
4. Система измерения инструмента;
5. Система измерения заготовки;
6. Вращение трехмерной системы координат;
7. 3-осевая тепловая компенсация;
8. Ход по оси Z изменен на 1 м;
9. Порт хвостовика инструмента с подачей масла;
10. Подъем колонны 200 мм/300 мм;
11. Насадка фрезерная головка;
12. Хранение вращения для вспомогательной головки;
13. 4-я ось/5-я ось;
14. УВД (32/40/60шт);
15. Отдельная коробка для масла и воды;
16. Кондиционер для электрического шкафа;
17. Полностью закрытый брызговик с верхней крышкой.
Обрабатывающий центр мостового/портального типа
Обладая производственными возможностями и передовыми технологиями, обрабатывающий центр портального типа серии GMC сочетает в себе конструкцию портального типа с регулируемым механизмом поперечной балки, высокой мощностью и высокой жесткостью, чтобы предоставить вам комплексное решение для обработки очень больших заготовок. Мостовой обрабатывающий центр GMC2320A 3220A 4120A широко используется в аэрокосмической, судостроительной, энергетической и станкостроительной отраслях.
Обрабатывающий центр мостового/портального типа может быть оснащен автоматическим устройством смены головок и системой вертикального/горизонтального АТС для обеспечения максимальной эффективности 5-стороннего обрабатывающего центра.
Полная линейка продуктов с полным спектром спецификаций, обрабатывающий центр мостового/портального типа может быть оснащен фрезерными головками собственной разработки, автоматическим магазином для хранения головок и вертикальной/горизонтальной системой ATC, чтобы обеспечить дополнительные возможности резки для больших заготовок.
