1. Шпиндель представляет собой трехслойную конструкцию с хорошей жесткостью, стабильной производительностью резания и широким диапазоном скоростей.
2. Для изменения скорости вращения шпинделя и подачи используется гидравлический PR-выбор, который прост в эксплуатации, экономит трудозатраты, высокоэффективен и повышает степень автоматизации.
3. Распределение и зажим подъема шпиндельной коробки, вертикальное и горизонтальное перемещение рабочего стола и вращательное движение – все это централизованно на операционной панели..
4. Рабочий стол размером 4 × 90 градусов оснащен оптическим прицелом с высокой точностью позиционирования.
5. Все движущиеся части надежно фиксируются гидравлическим механизмом
6. Направляющая рейка оснащена полностью закрытой защитной пластиной из нержавеющей стали
7. Оси X и Y оснащены измерительным прибором с цифровым дисплеем с высоким разрешением.

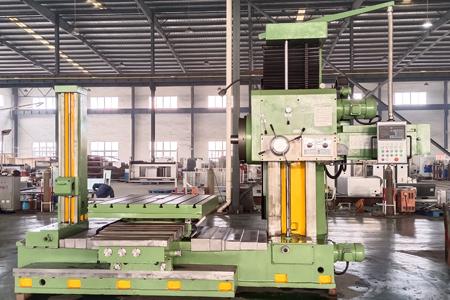

8. Горизонтальный фрезерно-расточный станок с цифровым дисплеем TPX6113 использует передовые зарубежные технологии в конструкции и технологии производства. Этот станок с цифровым дисплеем, разработан в соответствии с методом модульного проектирования.
9. Подходит для фрезерования, сверления, расточки, нарезания резьбы, токарной обработки, фрезерования торцевых поверхностей и т.д. с несколькими рабочими поверхностями для более крупных деталей.
Technical Parameter :
Items | Unit | TPX6113 | TPX6113/2 | TPX6113B | TPX6113B/2 |
Spindle | |||||
Boring shaft diameter | mm | 130 | 130 | 130 | 130 |
Spindle taper hole | _ | Metric 80(Optional: ISO7:24No50) | Metric 80(Optional: ISO7:24No50) | ISO7:24No50 | ISO7:24No50 |
Spindle Max Torque | N.m | 3136 | 3136 | 2950 | 2950 |
Maximum main shaft axial resistance | N | 31360 | 31360 | 31360 | 31360 |
Progression of the spindle | _ | 24 | 24 | Infinity | Infinity |
Spindle speed range | r/min | 4-800 | 4-800 | 8-800 | 8-800 |
Main motor power | KW | 15 | 15 | 18.5 | 18.5 |
Flat disc | |||||
Maximum torque of flat turntable | N.m | 4900 | 4900 | 4694 | 4694 |
Diameter of flat disc | mm | 750 | 750 | 750 | 750 |
Rotational speed range | r/min | 2.5-125 | 2.5-125 | 2.5-125 | 2.5-125 |
Horizontal rotation speed series | _ | 18 | 18 | 18 | 18 |
Workbench | |||||
Workbench area(L×W) | mm | 1600×1400 | 1800×1600 | 1600×1400 | 1800×1600 |
Maximum holding weight | kg | 8000 | 10000 | 8000 | 10000 |
T-slot size | mm | 28 | 28 | 28 | 28 |
Number of T-slots | _ | 10 | 10 | 10 | 10 |
Work area | |||||

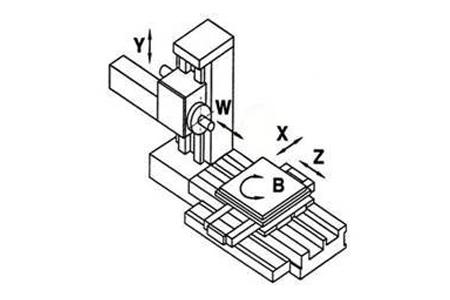

X-axis travel | mm | 1600 | 2000 | 1600 | 2000 |
Y-axis travel | mm | 1400 | 1800 | 1400 | 1800 |
Z-axis travel | mm | 1500 | 2000(Without rear columns) | 1500 | 2000(Without rear columns) |
W-axis travel (spindle travel) | mm | 900 | 900 | 900 | 900 |
U-axis travel (slider stroke of flat rotary disk) | mm | 250 | 250 | 250 | 250 |
B-axis rotation angle | ° | 360 | 360 | 360 | 360 |
Minimum distance spindle centerline to workbench | mm | 0 | 0 | 0 | 0 |
Feed rate | |||||
Fast speed(X/Y/Z/W) | mm/min | 2500 | 2500 | 2500 | 2500 |
Feed range of each axis per spindle revolution(X/Y/Z/W/U) | mm/rev | 0.05-8/0.01-2 | 0.05-8/0.01-2 | – | – |
Feed range of each axis(X/Y/Z/W/U) | mm/min | _ | _ | 0.32-2500 | 0.32-2500 |
Precision | |||||
Linear Measuring System Reading Accuracy(X/Y/Z)(Z-axis measurement user optional) | mm | 0.005 | 0.005 | 0.005 | 0.005 |
B-axis angle measurement system reading accuracy(B-axis measurement user optional) | ° | 0.001 | 0.001 | 0.001 | 0.001 |
General parameters | |||||
Machine dimensions (length*width*height) | mm | 6995X3647X3442 | 7030X4665X3800 | 6995X3647X3442 | 7030X4665X3800 |
Machine Weight | kg | 24500 | 29300 | 24500 | 29300 |
Standard Equipment:
Metric 80 Machine Set
Without rear pillar
Flat disc plate
XY axis NEWALL digital display ruler
Rotary table
Cast iron rails
Optional Equipment:
Rear column
ISO 7:2450 spindle
Z-direction digital display
B-axis digital display (±20″)
