Основное введение

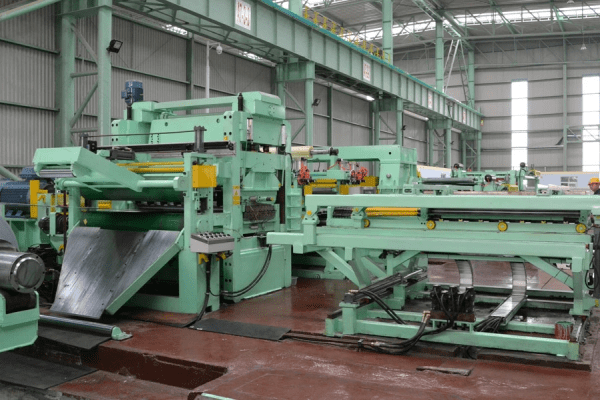

Станок для раскроя по длине, также называемый линией раскроя по длине, используется для разматывания, выравнивания и резки рулона металла на листовой материал требуемой длины и укладки в штабель. Он подходит для обработки холоднокатаной и горячекатаной стали, рулонов, рулонов из оцинкованной стали, рулонов из кремниевой стали, рулонов из нержавеющей стали, алюминиевых рулонов и т.д. Различной ширины в соответствии с производственными требованиями пользователя.
Это оборудование выполняет процедуру размотки, выравнивания, точной калибровки рулона, превращая рулон полосовой стали в необходимый стальной паштет. Он в основном состоит из разматывателя, зажимного устройства и выравнивателя, калибратора, станка для резки, штабелера и т.д., а также вспомогательных устройств подачи, бокового направляющего устройства, перехода и конвейера и т.д. 3. Категория в зависимости от металлических материалов: станок для продольной резки нержавеющей стали, станок для продольной резки силиконовой стали, холодный или горячекатаный лист, нарезанный на станке по длине, и так далее. В зависимости от режима электронного управления существуют пневматическая линия продольной резки, линия продольной резки с ЧПУ и т.д.
В зависимости от используемых металлических материалов различают станки для продольной резки нержавеющей стали, станки для продольной резки силиконовой стали, станки для продольной резки холоднокатаного или горячекатаного листа и т.д. В зависимости от режима электронного управления различают пневматические станки для продольной резки, станки для продольной резки с ЧПУ и т.д..

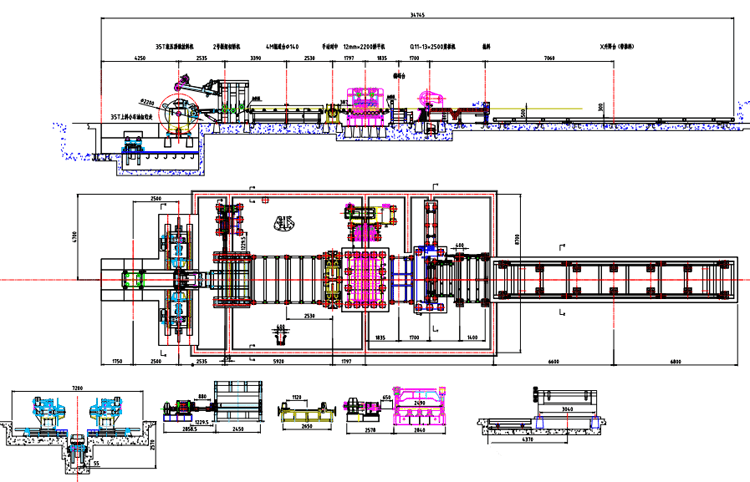

Вся линейная диаграмма
Тележка для загрузки рулонов—-Разматыватель—-пресс для намотки рулонов, направляющее и лопаточное оборудование—-Двойные прижимные ролики—Устройство выравнивания по центру—-высокоточные нивелиры (23 рулона)—кодировщик —-гидравлический станок для резки рулонов-прижимные ролики для сбрасывание листов- подающий рольганг—-устройство для подачи листов—-стол для поддержки листов—устройство для укладки листов в штабель-ручная упаковка.
Параметры машины и спецификации материала
Общие параметры
| 型号 Type | Толщина (мм) | Ширина (мм) | Вес рулона (Т) | Точность выравнивания (мм/м²) | Точность длины (мм/2М) | Скорость резки (м/мин) |
|---|---|---|---|---|---|---|
| 2mm | 0.2-2.5 | 1250 & 1550 | 20 | ≤0.8 | ≤±0.50 | 80 |
| 3mm | 0.3-3.0 | 1250 & 1550 | 20 | ≤0.8 | ≤±0.50 | 80 |
Спецификации сырья
| Элемент | Характеристики |
|---|---|
| Сырье | Углеродистая сталь |
| Толщина | 0.5мм—2.0мм |
| Ширина | 500мм—1300мм |
| Внешний диаметр (O.D) | Φ800мм—φ1800мм |
| Внутренний диаметр (I.D) | φ508мм—φ610мм (с втулками для 610мм) |
| Вес рулона | Максимум 15Т |
Параметры готовой продукции
| Элемент | Характеристики |
|---|---|
| Плоскостность | Без увеличения погрешностей при обработке |
| Длина резки | 100мм—3000мм |
| Глубина заусенцев | При толщине ≤1.0мм — ≤0.03мм, при толщине >1.0мм — ≤3% от толщины листа |
| Точность выравнивания | Менее 25% от изначальной неплоскостности материала (1.5-2мм/м²) |
| Толерантность резки | ±0.3мм/1000мм (по длине), ≤±0.5мм/2000-6000мм |
| Высота штабелера | 580мм (включая высоту стойки 150мм) |
| Вес штабелера | Максимум 5Т |
| Скорость прохождения ленты | 15м/мин |
| Скорость линии | 10-60м/мин |
| Скорость резки | 25-30 шт. (длина 2000мм) |
| Общая мощность линии | Около 141.5 кВт |
| Высота центра линии | 1000мм |
| Пространство линии | 28м x 9м |
| Направление линии | Левый вход к правому выходу или наоборот |
