Технические характеристики токарного станка с ЧПУ с четырьмя направляющими 40t 63t NC1600 B1600
| Model | Unit | NC1600 |
| Type | B1600 | |
| CNC system | FANUC 0i TF | |
| Max swing over bed | mm(in) | 1600(63’’) |
| Max swing over tool post | mm(in) | 1250(49’’) |
| Max length of workpiece | mm(in) | 6000~14000(236’’~551’’) |
| Max weight of workpiece between centers | kg | 40000; 63000 |
| Max torque of face plate | kNm | 90/100 |
| Servo motor torque | Nm | 41 |
| Width of the bed | mm(in) | 1600(63’’) |
| Guideway number | 4-Guideway | |
| Total cutting capacity | kg | 8000/9000 |
| Section dimension of tool shank | mm(in) | 70X70(2.8’’X2.8’’) |
| Travel of tool post | mm(in) | 300 (12’’) |
| Taper bore in spindle | Metric 125 | |
| Range of spindle speed | r/min | 0.8~160 |
| Chuck diameter | mm(in) | 1600 (63’’) |
| Longitudinal feed range | mm/r | 1~4000 |
| Cross feed range | mm/r | 1~2000 |
| Longitudinal rapid traverse speed | mm/min | 4000 |
| Cross rapid traverse speed | mm/min | 2000 |
| Diameter of tailstock sleeve | mm(in) | 400(16’’); 560(22’’) |
| Rapid speed of sleeve | mm/min | 50 |
| Rapid speed of tailstock | mm/min | 2500 |
| Spindle taper bore of tailstock | Metric 125 | |
| Positioning accuracy | mm | X-axis: 0.05; Z-axis: 0.08 |
| Repositioning accuracy | mm | X-axis: 0.02; Z-axis: 0.035 |
| Main motor power | kW | DC 75/90/110 |

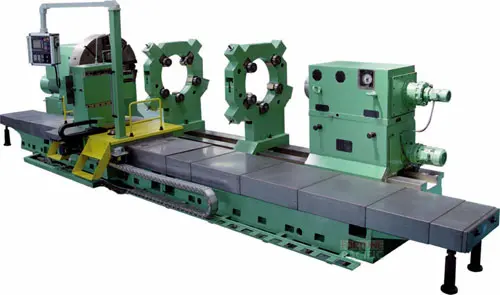

Токарный станок с 4 направляющими NC1600 B1600
Современная промышленность требует высокоточного и мощного оборудования для обработки крупных и тяжелых деталей. Токарный станок с 4 направляющими NC1600 B1600 представляет собой идеальное решение для выполнения сложных и высокоточных операций.
Основные характеристики
Прочная и устойчивая конструкция
Токарный станок NC1600 B1600 разработан для работы с крупногабаритными и тяжелыми деталями. Его прочная конструкция и три направляющие обеспечивают высокую устойчивость и минимальные вибрации во время работы, что критически важно для достижения высокой точности обработки.
Преимущества использования
Высокая производительность
Благодаря мощным техническим параметрам и прочной конструкции, токарный станок NC1600 B1600 обеспечивает высокую скорость выполнения операций и увеличение общего объема производства. Это особенно важно для предприятий, стремящихся к максимальной эффективности своих производственных процессов.
Универсальность применения
Токарный станок NC1600 B1600 подходит для обработки различных материалов, включая сталь, алюминий, медь и другие сплавы. Это делает его универсальным инструментом, который может использоваться для выполнения разнообразных задач в различных отраслях промышленности.
Надежность и долговечность
Благодаря использованию высококачественных материалов и передовых технологий, токарный станок NC1600 B1600 отличается высокой надежностью и долговечностью. Это гарантирует долгий срок службы оборудования и минимальные затраты на его обслуживание.
Области применения
Автомобильная промышленность
Токарные станки NC1600 B1600 широко используются в автомобильной промышленности для производства и обработки различных деталей, таких как части двигателей, системы управления и другие важные элементы. Высокая точность и производительность модели NC1600 B1600 обеспечивают надежность и долговечность автомобильных деталей.
Аэрокосмическая промышленность
В аэрокосмической промышленности требуются детали с высокими требованиями к точности и качеству обработки. Токарный станок NC1600 B1600 идеально подходит для изготовления компонентов авиакосмических конструкций, таких как корпусные панели, турбины и другие важные элементы.
Судостроение
В судостроении требуется высокая точность и качество обработки деталей. Токарный станок NC1600 B1600 идеально подходит для изготовления и обработки крупных деталей кораблей и судов, обеспечивая высокую точность и надежность.
Токарный станок с ЧПУ с четырьмя направляющими NC1600 B1600 40 тонн 63 тонн для тяжелых условий эксплуатации. Токарный станок с ЧПУ подходит для черновой и чистовой обработки заготовок из черных и цветных металлов с помощью твердосплавных, керамических и других инструментов для торцевания, наружного цилиндрического точения, внутренней конусной резки и изогнутой формы.
1. Станина NC1600 B1600 с ЧПУ Torno имеет четыре направляющие из цельного литья и закалена индукционным способом, что гарантирует высокую точность, грузоподъемность и длительный срок службы.
2. Направляющие каретки Torno с ЧПУ полностью защищены брызговиками из металлической пластины.
3. Привод главного шпинделя представляет собой инверторный двигатель постоянного тока с трехступенчатым гидравлическим переключением, обеспечивающим широкое изменение скорости 1:200.
4. Двухступенчатая передняя бабка Torno CNC имеет конструкцию с прямым соединением шпинделя.
5. Главный шпиндель поддерживается высокоточными двухрядными цилиндрическими роликоподшипниками с регулируемым радиальным зазором в оптическом диапазоне с учетом опорного расстояния и диаметра патрона для достижения наилучшей точности и жесткости.
6. Движение Torno CNC по осям X и Z управляется серводвигателями переменного тока. По оси X используется высокоточный шариковый винт, а по оси Z используется высокоточная без зазорная конструкция червячной рейки, что гарантирует высочайшую точность подачи и быстрый ход.
1. 4-х кулачковый патрон;
2. Неподвижный центр;
3. Система охлаждения;
4. Рабочий свет;
5. Фундаментные блоки и анкерные болты.
1. SIEMENS; ГСК 980ТД; ФАГОР;
2. Неподвижный люнет;
3. Подвижный люнет;
4. Несущий ролик.
