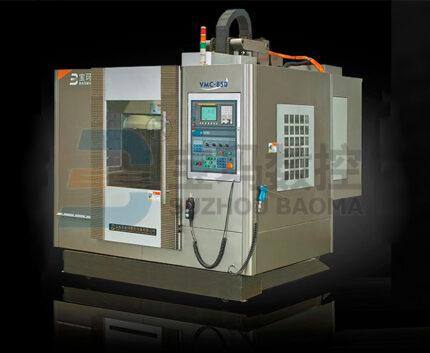

Обрабатывающий центр с ЧПУ VMC650

Подходит для:

• Обработки деталей автомобилей
• Производства пресс-форм
• Других отраслей

Основные преимущества

Вертикальный обрабатывающий центр с ЧПУ VMC650 предлагает исключительные характеристики:

• Отличная производительность
• Высокая эффективность
• Высокая точность
• Долговременная стабильность

В этот станок внедрены наиболее надежные и качественные компоненты, что гарантирует превосходное обслуживание при любой задаче.

Механические преимущества

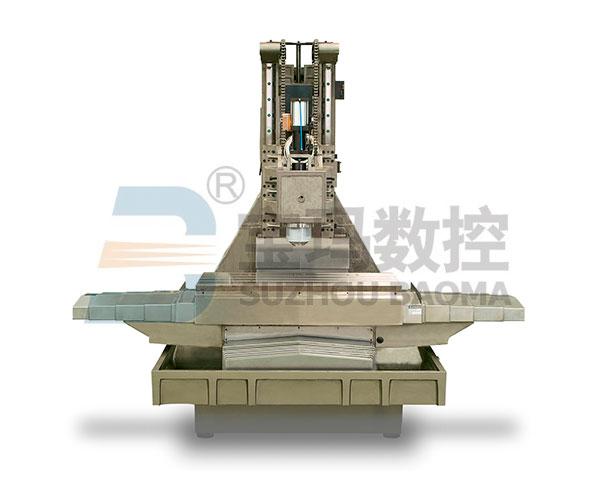

Основной станок

Литые детали вертикального обрабатывающего центра с ЧПУ VMC650 изготовлены из высококачественного чугуна Meehanite марки GC-275. Этот материал обладает высокой стабильностью и не подвержен деформациям при длительном использовании. Благодаря технологии интегрированного формования и коробчатой структуре, а также использованию нашего большого пятиосевого обрабатывающего центра для одноразовой обработки, станки VMC обеспечивают отличную жесткость, высокую прочность и геометрическую точность, а также долговременную стабильность и точность. В отличие от этого, другие компании используют обычный чугун и метод сварки стальных пластин, что приводит к плохой производительности, возникновению резонанса, частым поломкам и невозможности выполнения тяжелых работ по резке.

Использование чугуна Meehanite GC40 (GC275)

Чугун Meehanite GC40, с толщиной литья 10-15 мм, отличается компактной структурой, высокой прочностью, подходящей твердостью и низким коэффициентом трения. После закалки этот материал широко используется для деталей, подвергающихся трению, таких как станина станков, седло, рабочий стол и цилиндр.

Колонна типа «人»

Колонна типа «人» поддерживает шпиндельную коробку и её движение по оси Z. Такая конструкция значительно улучшает жесткость и стабильность резки, делая станок подходящим для тяжелых работ по резке и больших нагрузок на стол.

Уникальная конструкция смены инструмента

• A: Специальные материалы, обработанные прецизионной обработкой и уникальной термообработкой, ускоряют смену инструментов; этот дизайн отличается высокой точностью и плавностью без шума.
• B: Используем метод двойного действия для снятия инструментов со шпинделя с помощью стабилизированного давления воздуха и масла, что превосходит по скорости и стабильности использование только воздуха или масла.
• C: Магазин инструментов с большой емкостью на 24 инструмента оснащен передовой кулачковой системой смены инструментов с произвольной памятью, что значительно ускоряет и стабилизирует смену инструментов (опционально).

Высокоточный и высокожёсткий шпиндель

Шпиндели наших обрабатывающего центра с ЧПУ VMC650 изготовлены ведущими брендами в Тайване. Диапазон скоростей шпинделя составляет 8000-12000 об/мин, а конус шпинделя № 40 усиливает мощность резания. Ременная передача уменьшает проскальзывание и шум, вызванный передачей. Мы используем высокомощный двигатель для шпинделя и других трёх осей, обеспечивающий высокий крутящий момент на низких скоростях, что подходит для тяжелых работ по резке.

Прецизионные шариковые винты

Винты осей X, Y, Z поставляются всемирно известными производителями, такими как HIWIN и PMI на Тайване. Спецификация винта: уровень точности P3, диаметр 40 мм, шаг 12 мм. Эти винты лидируют по скорости и точности. Для опоры винта мы использовали фиксированную опору с предварительным натяжением, что улучшает передачу. Подшипники, произведённые компанией NSK в Японии, имеют превосходные характеристики по нагрузке, жесткости и подвижности. Муфта, используемая для соединения винта и двигателя, изготовлена из американского материала Blossom-Sharp, что обеспечивает высокую эффективность, хорошую жесткость, передачу большого крутящего момента и малую инерцию, подходящую для высокоскоростной работы.

Оптимизированная конструкция направляющих тяжёлых рельсов

Роликовые направляющие (стандарт) или направляющие с шариковыми винтами (опционально) для осей X, Y, Z поставляются мировыми известными предприятиями. Роликовые направляющие улучшают ходовые и демпфирующие свойства на 30% и 15% соответственно, а динамическая функция движения по сравнению с направляющими из стали улучшается на 300%. Эффективность обработки возрастает на 2-15%, срок службы станка увеличивается в 3-6 раз, что экономит производственные затраты.

Использование трёх направляющих блоков для осей шпинделя

Применение трёх направляющих блоков для одной оси увеличивает нагрузочную способность примерно на 30%, улучшая как нагрузочную способность, так и жёсткость станка.

Интегрированная конструкция гайки

Гайка и корпус станка для каждой оси изготовлены как единое целое, что обеспечивает лучшую жёсткость и сохраняет точность при тяжелой резке и ускорении.

Удобный интерфейс оператора и отличный внешний вид

Разделение масла и воды сохраняет рабочую жидкость отдельно от смазочного масла. Отличная система очистки стружки (опционально), а также безопасная и удобная платформа для работы.

Параметры обрабатывающего центра с ЧПУ VMC VMC650
