ПАРАМЕТРЫ ПЛОСКОШЛИФОВАЛЬНОГО СТАНКА SG-2050H / SG-2550AHD
|
Model No. |
SG-2050H |
SG-2550AH |
|
|
Item No. |
10401121 |
10401125 |
|
|
Specifications |
|
|
|
|
Table size (mm) |
200 x 460 |
250 x 500 |
|
|
Max. longitudinal travel (mm) |
510 |
560 |
|
|
Max. cross travel (mm) |
238 |
275 |
|
|
Max. dis. from spindle to table (mm) |
450 |
450 |
|
|
Electro magnetic chuck size(mm) |
200 x 460 |
250 x 500 |
|
|
Table longitudinal feed speed |
7-23 m/min. |
||
|
Table tansverse |
Auto feed |
0.1 — 8 mm/min. |
|
|
Rapid speed |
990 m/min. |
||
|
Feed of electro handwheel |
0.02 mm/div. |
||
|
Head vetical |
Auto feed |
0.005/0.01/0.02/0.03/0.04/0.05 mm (only for AHD) |
|
|
Rapid feed |
460 mm/min. (only for AHD) |
||
|
Feed of handwheel |
0.005 mm/div. |
||
|
Grinding wheel |
Speed |
2850 rpm |
|
|
Size (ODxWxID) |
200 x 20 x 31.75 mm |
||
|
Spindle Motor (kw) |
1.5 kw |
2.2 kw |
|
|
Hydranlic motor (kw) |
0.75 kw |
||
|
Cooling pump motor (kw) |
0.04 kw |
||
|
Elevating motor (kw) |
— (AH mode) 0.25 (AHR mode) 0.5 (AHD mode,servo motor) |
||
|
Cross feed motor (kw) |
0.04 kw |
||
|
Max. loading of table ( include chuck) (kg) |
120 kg |
180 kg |
|
|
Total rated power (kw) |
3 kw |
3.7 kw |
|
|
Height of machine (mm) |
1675 mm |
||
|
Floor space (mm) |
2050 x400 mm |
2300 x1600 mm |
|
|
Gross weight (kg) |
1600 kg |
1800 kg |
|
|
Package dimensions (mm) |
1900x1720x2175 mm |
2000x2100x2175 mm |
|

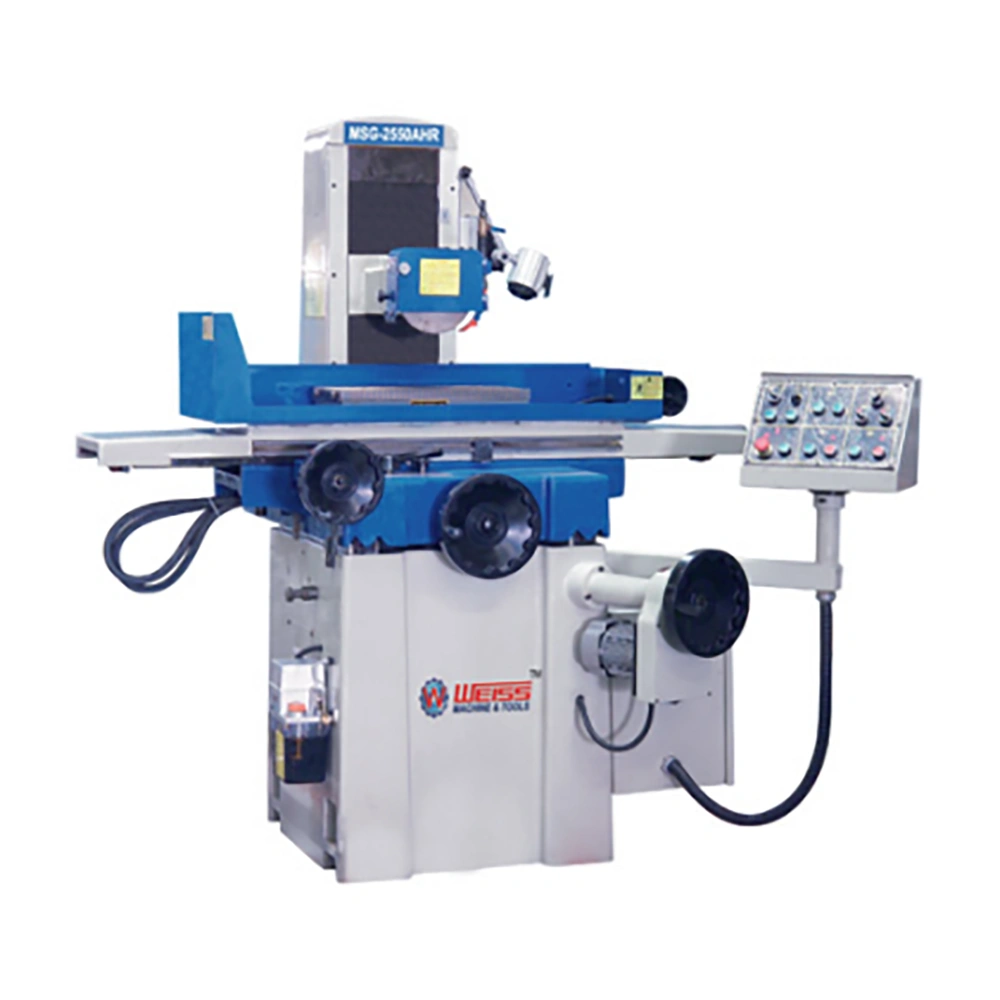

Плоскошлифовальный станок SG-2050H: Высокоточное оборудование для шлифовки различных поверхностей
Плоскошлифовальный станок SG-2050H представляет собой универсальное оборудование для шлифовки различных поверхностей. Благодаря своим характеристикам и надежной конструкции, этот станок идеально подходит для мастерских и производственных предприятий, где требуется высокая точность и качество обработки. Ключевые особенности и преимущества плоскошлифовального станка SG-2050H:
Основные особенности и преимущества плоскошлифовального станка SG-2050H
Универсальное применение
Плоскошлифовальный станок SG-2050H широко используется для шлифовки различных поверхностей, что делает его незаменимым инструментом в любой мастерской. Он подходит для обработки как мелких, так и крупных деталей, обеспечивая высокое качество обработки.
Импортные шпиндель и винт
Использование импортных компонентов, таких как шпиндель и ходовой винт, гарантирует высокую точность и надежность станка. Эти компоненты обеспечивают стабильную работу и высокое качество обработки даже при интенсивных нагрузках.
Многоступенчатое уплотнение
На шпиндельной втулке используется многоступенчатое уплотнение, что предотвращает попадание пыли и грязи внутрь механизма и продлевает срок службы станка. Это особенно важно для поддержания точности и надежности работы оборудования.
Направляющая с шариковыми подшипниками
В продольном направлении используется направляющая с шариковыми подшипниками, что обеспечивает плавное движение стола и высокую точность обработки. Это позволяет достичь высоких результатов при шлифовке различных деталей.
Двойные направляющие V-типа
Плоскошлифовальный станок SG-2050H оснащен направляющими V-типа, что обеспечивает плавное и стабильное движение рабочего стола. Это особенно важно для достижения высокой точности при шлифовке.
Вертикальный маховик
Вертикальный маховик закреплен на станине, что позволяет легко и точно регулировать высоту шлифовального круга. Это обеспечивает удобство в использовании и повышает точность обработки.
Ручной масляный насос
Ручной масляный насос обеспечивает смазку всех подвижных частей станка, что продлевает срок его службы и повышает надежность работы.
Технические характеристики
- Модель: SG-2050H, SG-2550AHD
- Размер стола (мм):
- SG-2050H: 200 x 460
- SG-2550AHD: 250 x 500
- Максимальный продольный ход (мм):
- SG-2050H: 510
- SG-2550AHD: 560
- Максимальный поперечный ход (мм):
- SG-2050H: 238
- SG-2550AHD: 275
- Максимальное расстояние от шпинделя до стола (мм): 450
- Размер электромагнитного патрона (мм):
- SG-2050H: 200 x 460
- SG-2550AHD: 250 x 500
- Скорость продольной подачи стола: 7-23 м/мин
Плоскошлифовальный станок SG-2050H — это высококачественное оборудование для выполнения точных шлифовальных операций. Его универсальность, прочная конструкция и высокоточные компоненты делают его идеальным выбором для профессионалов в области металлообработки. Инвестируйте в плоскошлифовальный станок SG-2050H, чтобы обеспечить высокое качество и точность ваших шлифовальных работ, увеличивая производительность и удовлетворяя самые высокие требования к обработке деталей.
