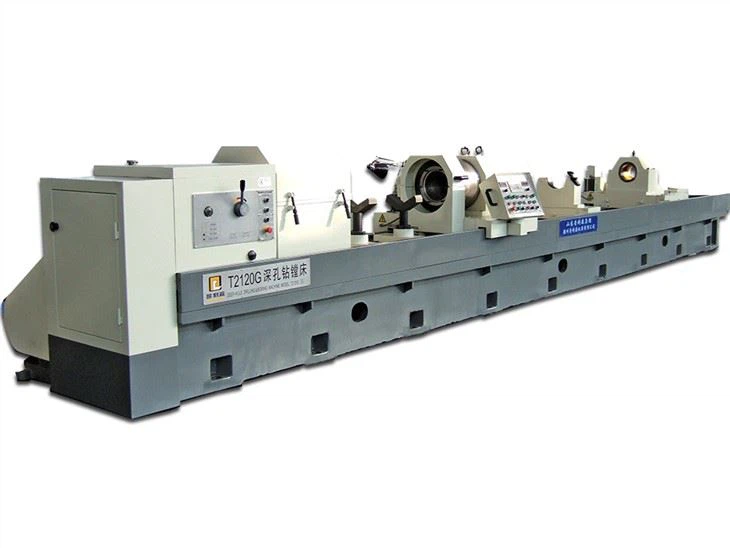

Использование станка, станок представляет собой специальное оборудование для обработки глубоких цилиндрических отверстий в заготовках. Он подходит для расточки цилиндрической заготовки. При растачивании отверстия масло подается из направляющей каретки и отбирает стружку из зоны резания в оборудование транспортировки стружки на шпиндельной бабке. Метод сверления — это внутреннее удаление стружки (метод BTA) при сверлении. Масло подается из направляющей каретки и переносит стружку из зоны резания к оборудованию для транспортировки стружки в задней части станка.
Машина управляется ПЛК, возвратно-поступательные движения направляющей каретки и каретки подачи контролируются серводвигателем. Привод осуществляется двумя стойками, чтобы обеспечить точность передачи при длинном перемещении и требования к жесткости. Защита с двух сторон корпуса станины и использование конструкции масляного бака с грунтом улучшают среду для станка. Станок может быть оснащен двумя инструментами для автоматического или ручного расширения, что значительно повышает эффективность обработки.
Этот станок представляет собой разновидность станка для глубокого сверления отверстий, который отличается простотой в эксплуатации и управлении, высокой эффективностью и безопасностью для окружающей среды.
Элемент | T2120G、T2120G/1 |
Диапазон диаметров сверления | φ40 ~ 80 мм |
Диапазон диаметров растачивания | φ40 ~ 200 мм |
Высота центра | 400 мм |
Диапазон глубины растачивания | 1000-10000мм |
Диаметр патронов | φ400 мм |
Диаметр зажимаемой заготовки. Диапазон люнета | φ50 ~ φ400 мм |
Диапазон и виды скорости вращения шпинделя | 70 ~ 1200р / мин 3 сорта 12 видов |
Мощность главного двигателя | N=30кВт |
Диапазон скорости подачи | 5 ~ 2000 мм / мин (бесступенчатый) |
Подающий двигатель | N=серводвигатель 4,5 кВт |
Двигатель каретки направляющей | N=серводвигатель 6,7 кВт |
Мощность двигателя крутого насоса | N=5,5 кВт n=1440 об / мин (две группы) |
Номинальное давление системы охлаждения | 2,5 МПа |
Расход системы охлаждения | 100、200、300 、 400л / мин |
