Технические характеристики токарно-винторезного станка с ЧПУ PT500
| Items | PT500 |
| Capacity | |
| Max swing over bed | Ø1200mm |
| Max swing over cross slide | Ø710mm |
| Pipe threading range | Φ330-510mm |
| Width of bed way | 755mm |
| Max. load capacity | 6000kg |
| Distance between centers | 1500/3000mm |
| Spindle | |
| Spindle bore | Φ520mm |
| Spindle speed range | 8-190rpm |
| Chuck size | Φ1000mm（4-jaw electrical combination chuck） |
| Spindle motor power | 22kW |
| Travel and rapid traverse | |
| X axis travel | 520mm |
| Z axis travel | 1200/2700 mm |
| X axis rapid traverse speed | 4m/min |
| Z axis rapid traverse speed | 4m/min |
| Turret | |
| Number of tool station | 4-position |
| Tool cross section | 50x50mm |
| Tailstock | |
| Tailstock sleeve diameter | Φ160mm |
| Tailstock sleeve travel | 300mm |
| Tailstock sleeve taper (manual) | MT-6 |
| Others | |
| Overall dimensions (L×W×H) | 1500mm: 5000 x2300x2200mm 3000mm: 6500x2300x2200mm |
| Net weight | 1500mm:15000kg 3000mm:16000kg |
Equipments
| Item 01 | Descriptions | |
| 01.01 | SIEMENS 808DA | |
| 01.02 | SIEMENS servo motor of X/Z axis | |
| 01.03 | Inverter spindle motor | |

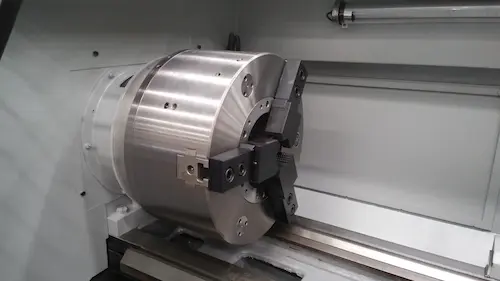

| 01.04 | 4-jaw electrical combination chuck Φ1000mm | |
| 01.05 | Manual tailstock | |
| 01.06 | 4-station electric tool post | |
| 01.07 | Coolant system. | |
| 01.08 | Lubrication system | |
| 01.09 | Working light | |
| 01.10 | Signal light; | |
| 01.11 | Safety door-lock; | |
| 01.12 | Foundation bolt |
Optionals
| Item 02 | Descriptions | |
| 02.01 | FANUC 0i TF/ SIEMENS 828D/ GSK980TDi | |
| 02.02 | Rear support bracket | |
| 02.03 | Steady rest |

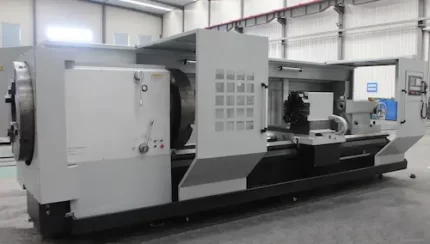

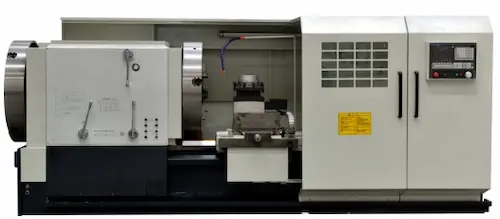

Токарно-винторезный станок с ЧПУ PT500
Введение
В современной нефтегазовой промышленности крайне важны точность и надежность обработки деталей. Токарно-винторезный станок с ЧПУ для нефтяных труб PT500 представляет собой передовое оборудование, которое идеально подходит для выполнения сложных задач
Преимущества токарно-винторезного станка с ЧПУ PT500
Высокая точность обработки
Станок PT500 оснащен передовой системой управления ЧПУ, что позволяет достичь высокой точности обработки труб. Прецизионные направляющие и мощные приводы обеспечивают стабильность и точность позиционирования, что особенно важно при работе с трубами большого диаметра и длины.
Универсальность
Станок PT500 предназначен для выполнения широкого спектра операций, включая токарную обработку, нарезку резьбы, сверление и расточку. Это делает его незаменимым инструментом в производстве нефтяных труб и других сложных деталей.
Надежность и долговечность
Конструкция станка PT500 выполнена из высокопрочных материалов, что гарантирует его долговечность и устойчивость к износу. Это особенно важно в условиях интенсивной эксплуатации, характерной для нефтегазовой промышленности. Минимальные затраты на техническое обслуживание и длительный срок службы делают этот станок выгодным вложением в ваше производство.
Применение токарно-винторезного станка с ЧПУPT500
Энергетика
В энергетической промышленности PT500 используется для производства компонентов турбин, генераторов и других энергетических устройств. Надежность и точность обработки способствуют повышению эффективности и долговечности энергетических систем.
Автомобилестроение
Станок PT500 находит применение в автомобильной промышленности для обработки деталей двигателей, трансмиссий и других важных узлов. Высокая точность и качество обработки обеспечивают надежность и долговечность автомобильных компонентов.
- Этот станок была разработан для использования в сложных условиях нефтяной промышленности и объединяет многолетний опыт.
- Широкая станина оснащена большими, закаленными и отшлифованными направляющими и высокой жесткостью.
- Массивная передняя бабка с главным шпинделем, работающим на конических роликоподшипниках, и 2 токарными патронами.
- Закаленные и отшлифованные шестерни для эффективной передачи мощности
- Прочный 4-позиционный держатель инструмента с функцией автоматической смены инструмента
- Включая высокоэффективную систему охлаждения и центральную систему смазки.
Использование
Токарно-винторезный станок с ЧПУ PT500 подходит для обработки всех видов больших и средних заготовок для нефтепромысловых труб, а также может нарезать различные резьбы, дуги окружности, круговой конус, внутреннюю и внешнюю поверхность вращающихся деталей.
