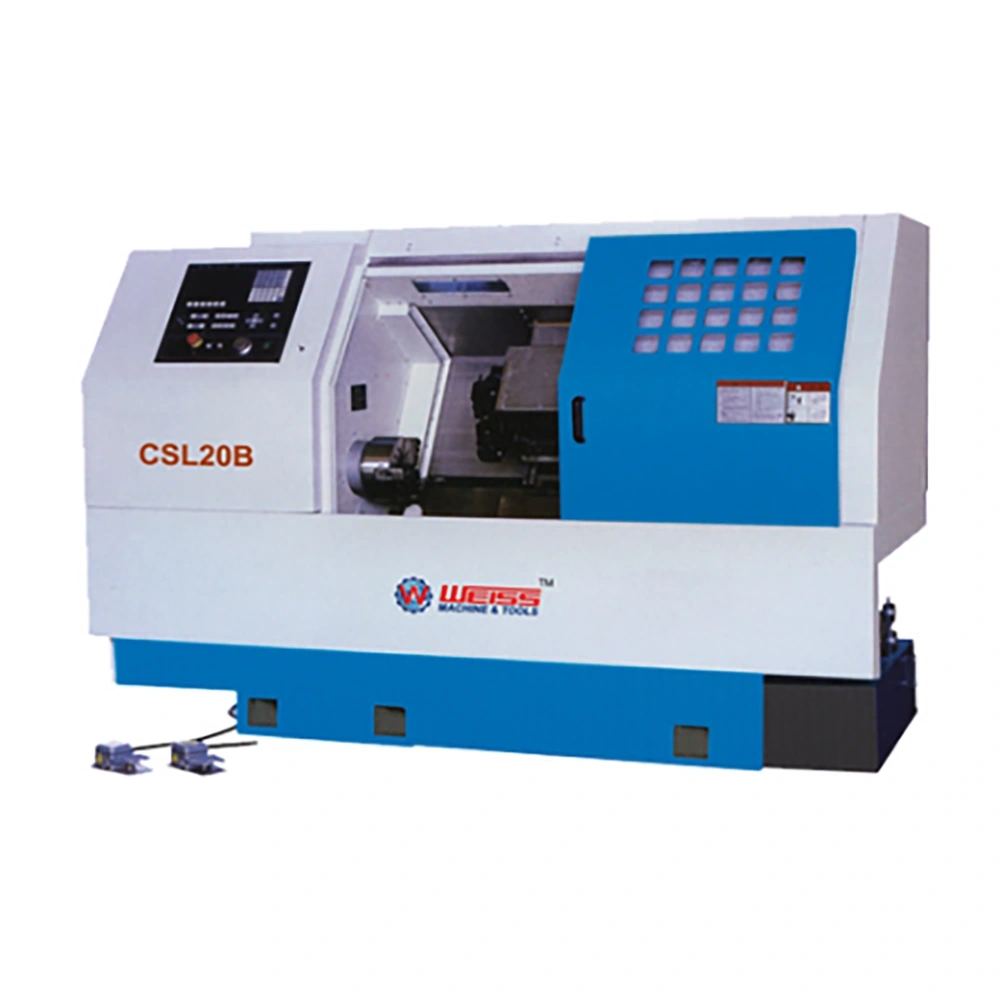

ПАРАМЕТРЫ ТОКАРНОГО СТАНКА С ЧПУ CSL20A / CSL20B
|
Standard Accessories |
Optional Accessories |
|
Total sealed fencing system |
Hollowed hydraulic chuck |
|
Solid hydraulic chuck |
Automatic chip conveying system |
|
Lubrication system |
Hydraulic tailstock |
|
Hydraulic system (for CSL35) |
Bar feeder system (for CSL35) |
|
Model No. |
CSL20A |
CSL20B |
|
Item No. |
10122121 |
10122022 |
|
Specifications |
||
|
Max. swing over bed |
Φ410 mm |
|
|
Max. cutting dia. for disc parts |
Φ360 mm |
|
|
Max. cutting dia. for axle parts |
Φ200 mm |
|
|
Maximum turned length for axle parts |
— |
|
|
Max. cross travel (X) |
180 mm |
|
|
Max. longitudinal travel (Z) |
420 mm |
|
|
Spindle bore |
Φ63 mm |
Φ56 mm |
|
Spindle nose |
A2-5 |
|
|
Chuck dia. |
8″ |
6″ |
|
Spindle speed |
3000 r/min. (chuck:200) 4000 r/min. (chuck:160) 6000 r/min |
|
|
Rapid feed for X axis |
9 m/min. |
|
|
Rapid feed for Zaxis |
15 m/min |
|
|
Number of tool post |
8 |
|
|
Outside dia. cutting tool shank |
20×20 mm |
25 x 25 mm |
|
Max. inner dia. Cutting tool shank |
Φ25 mm |
Φ32 mm |
|
Guide ways X & Z |
Precision linear ball rail |
|
|
Servo motor for X axis |
7 Nm |
|
|
Servo motor for Z axis |
7 Nm |
|
|
Tailstock sleeve dia. |
Φ63 mm |
|
|
Tailstock sleeve travel |
100 mm |
|
|
Taper hole of tailstock quill |
M.T.4 |
|
|
Type of spindle motor |
Frequency |
Servo |
|
Spindle motor power |
5.5 kw |
5.5 kw / 7.5 kw |
|
Bed structure |
60° Slant bed |
|
|
Min. Input |
0.001 mm |
|
|
Repeatability |
0.005/0.006 mm |
|
|
Capacity of coolant |
100L |
|
|
Surface roughness |
≤Ra0.8 um(Nonferrous) ≤Ra1.6 um(Steel part) |
|
|
Overall dimensions(L x W x H) |
2435 x 1270 x 1660 mm |
|
|
Net weight |
2700 kg |
|
Токарный станок с ЧПУ CSL20A: Высокая точность и производительность
Токарный станок с ЧПУ CSL20A представляет собой передовое оборудование для высокоточной обработки металлических деталей. Оснащенный современными технологическими решениями, он идеально подходит для выполнения сложных производственных задач с высокой эффективностью и точностью.
Основные характеристики модели CSL20A
- Модель: CSL20A, CSL20B
- Максимальный продольный ход (Z): 550 мм
- Диаметр шпиндельного отверстия: Φ65 мм
- Максимальный диаметр обработки над станиной: Φ410 мм
- Максимальный диаметр обработки дисковых деталей: Φ360 мм
- Максимальный диаметр обработки осевых деталей: Φ200 мм
- Максимальный поперечный ход (X): 180 мм
Преимущества токарного станка с ЧПУ CSL20A
- Высокая точность обработки Станок CSL20A обеспечивает высокую точность обработки благодаря передовой системе управления и мощному шпинделю с большим диаметром отверстия. Это позволяет эффективно обрабатывать как дисковые, так и осевые детали с минимальными допусками.
- Увеличенные ходы осей С максимальным продольным ходом в 550 мм и поперечным ходом в 180 мм, станок предлагает широкие возможности для обработки различных типов деталей, что увеличивает его универсальность и применимость в производственных процессах.
- Прочное и устойчивое основание Благодаря прочной конструкции и высококачественным материалам, станок CSL20A демонстрирует отличную устойчивость и минимальную вибрацию во время работы, что способствует повышению качества обработки и долговечности оборудования.
- Большой диаметр шпиндельного отверстия Диаметр шпиндельного отверстия в 65 мм позволяет обрабатывать крупногабаритные детали, что расширяет спектр применений станка и делает его идеальным для различных производственных задач.
- Оптимальные размеры обработки С максимальным диаметром обработки над станиной в 410 мм, а также диаметром обработки дисковых и осевых деталей в 360 мм и 200 мм соответственно, станок обеспечивает отличные возможности для выполнения разнообразных операций.
Применение и возможности CSL20A
Токарный станок с ЧПУ модели CSL20A — это надежное и высокотехнологичное оборудование, обеспечивающее высокую производительность и точность обработки. Его универсальность, прочность и увеличенные ходы осей делают его отличным выбором для различных производственных процессов.
