Технические характеристики токарного станка с ЧПУ с наклонной станиной ST502SC
| Элемент | ST502SC |
| Возможности | |
| Макс. диаметр над станиной | Φ600 мм (23,6 дюйма) |
| Макс. диаметр обработки над суппортом | Φ450 мм (17,7 дюйма) |
| Макс. диаметр поворота | Φ500 мм (19,7 дюйма) |
| Макс. длина обработки | 500 мм (19,7 дюйма) |
| Вместимость бара | Φ51 мм (2,0 дюйма ) (при оснащении 10-дюймовым гидравлическим полым патроном) |

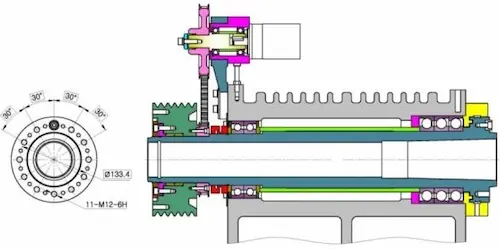

| шпиндель | |
| Выходная мощность двигателя шпинделя | 11/15кВт (инвертор) |
| Нос шпинделя | А2-6 |
| Макс. скорость вращения шпинделя | 3000 об/мин |
| Диаметр отверстия шпинделя | Φ65 мм (2,56 дюйма) |
| Размер патрона | 10 дюймов (гидравлический сплошной) |

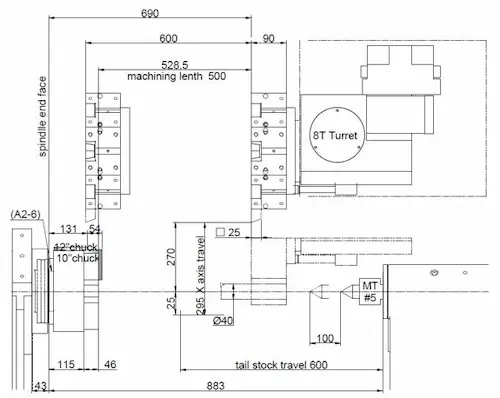

| Перемещение по оси X/Z | |
| перемещение по оси X | 295 мм (11,6 дюйма) |
| Перемещение по оси Z | 600 мм (23,6 дюйма) |
| Ускоренный ход оси X | 12 м/мин (472 дюймов в минуту) |
| Ускоренный ход оси Z | 16 м/мин (630 дюймов в минуту) |
| Башня | |
| Количество инструментов | 8 |
| Размер инструмента Тьюринга | 25×25мм |
| Макс. диаметр бурового инструмента | Φ40мм |
| Задняя бабка | |
| Гидравлический центр задней бабки | MT5 (живой центр) |
| Диаметр пиноли | 100 мм |
| Перо путешествия | 100 мм |
| Точность | |
| Точность позиционирования (оси X/Z) | 0,010/0,012 мм |
| Повторяемость (ось X/Z) | 0,005/0,007 мм |
| Другие | |
| Мощность | 25 кВА |
| Размер машины (Д х Ш х В) | 4250x1880x1950мм |
| Вес нетто | 4300 кг |
Оборудование
| Пункт 01 | Описания | |
| 01.01 | FANUC Oi TF | |
| 01.02 | Шпиндель с ременным приводом на 3000 об/мин (двигатель с преобразованием частоты) | |
| 01.03 | 8-позиционная гидравлическая револьверная головка (см. следующую информацию о револьверной головке) | |
| 01.04 | 10-дюймовый сплошной гидравлический патрон с 1 комплектом мягких кулачков | |
| 01.05 | Твердый гидравлический цилиндр | |
| 01.06 | Гидравлическая задняя бабка | |
| 01.07 | Гидравлическая система | |
| 01.08 | Кондиционер электрического шкафа | |
| 01.09 | Автоматический конвейер для стружки и чип-схема | |
| 01.10 | Система смазки автомобильного масла | |
| 01.11 | Трехцветный свет | |
| 01.12 | Пневматический пистолет | |
| 01.13 | Выключатель дверного замка | |
| 01.14 | Лампа освещения | |
| 01.15 | Полная защита от брызг корпуса | |
| 01.16 | Телескопические крышки |
Опции
| Пункт 02 | Описания | Примечание |
| 02.01 | СИМЕНС 828D 240 | |
| 02.02 | Магазин очередь | |
| 02.03 | Двигатель шпинделя 15/18,5 кВт | |
| 02.04 | Серводвигатель шпинделя FANUCβ | |
| 02.05 | Серводвигатель шпинделя FANUCβ15/18,5 кВт | |
| 02.06 | FANUC 0I TF 1 с серводвигателем шпинделя β | |
| 02.07 | FANUC 0I TF 1 с серводвигателем шпинделя α | |
| 02.08 | Ручная направляющая 0I | |
| 02.09 | Руководство I | для FANUC TF1 |
| 02.10 | ОБСЛУЖИВАНИЕ ДАННЫХ 2 ГБ | для FANUC TF1 |
| 02.11 | Наладчик инструмента RENISHAW | Ручной тип штекера |
| 02.12 | Наладчик инструмента RENISHAW | Тип автоматического поворота |
| 02.13 | Улавливатель автозапчастей | Тип качания |
| 02.14 | Автоматическое отключение M30 | |
| 02.15 | Скребковый конвейер для резки алюминия | |
| 16.02 | Конвейер с магнитной стружкой | |
| 02.17 | ШВП ТНК | |
| 02.18 | Коллектор масляного господина | |
| 02.19 | Автодверь (пневматическое управление) | |
| 02.20 | 2 года гарантии FANUC | |
| 21.02 | 2 года гарантии Сименс | |
| 22.02 | стандарт СЕ | |
| 23.02 | 380 В 50 Гц/415 В 50 Гц/220 В 60 Гц | |
| 24.02 | Трансформер | |
| 02.25 | Стабилизатор напряжения | |
| 26.02 | Интерфейс устройства подачи прутка | |
| 27.02 | Автоподатчик прутка диаметром 26 мм, длиной 3000 мм | |
| 28.02 | Автоподатчик прутка диаметром 65 мм, длиной 1500 мм, DH65L | |
| 02.29 | Автоподатчик прутка диаметром 65 мм, длиной 1250 мм, DH65 | |
| 02.30 | Гидравлический пружинный зажим задней бабки | Зажим корпуса задней бабки гидравлической пружиной |
| 02.31 | Линейная шкала оси X/Z | |
| 02.32 | 8-позиционная сервоприводная головка, 25X25, высота центра 80 мм | ЛиоШинг, |
| 02.33 | 12-позиционная револьверная головка с сервоприводом, 25X25, высота центра 100 мм. | ЛиоШинг, |
| 02.34 | 12-позиционная револьверная головка с сервоприводом, 20X20, высота центра 80 мм. | ЛиоШинг, |
| 02.35 | 12-позиционная гидравлическая револьверная головка, 20X20, высота центра 80 мм. | ЛиоШинг, изменение рабочего диапазона |
| 02.36 | 12-позиционная гидравлическая револьверная головка, 25X25, высота центра 100 мм. | ЛиоШинг, изменение рабочего диапазона |
| 02.37 | ||
| 02.38 | Гидравлический люнет (20—120 мм) | |
| 02.39 | Гидравлический люнет (20—165 мм) | |
| 02.40 | Гидравлический люнет (50—200 мм) | |
| 02.41 | Ручной люнет открытого типа (50—200 мм) | |
| 02.42 | 10-дюймовый полый патрон | |
| 02.43 | 10-дюймовый полый цилиндр | |
| 02.44 | цельный патрон 12 дюймов | |
| 02.45 | сплошной цилиндр 12 дюймов | |
| 02.46 | 12-дюймовый полый патрон | |
| 02.47 | 12-дюймовый полый цилиндр | |
| 02.48 | Мягкая губка 10-дюймового патрона | |
| 02.49 | Жесткий кулачок 10-дюймового патрона | |
| 02.50 | Мягкая губка 12-дюймового патрона | |
| 02.51 | Жесткий кулачок 12-дюймового патрона | |
| 02.52 | Ручной 10-дюймовый патрон | Замена гидравлического патрона на ручной патрон |
| 02.53 | Ручной 12-дюймовый патрон | Замена гидравлического патрона на ручной патрон |
| 02.54 | Подшипник шпинделя FAG вместо NSK, 4000 об/мин, 65/51 мм | |
| 02.55 | Диаметр шпинделя A2-8 92 мм, диаметр прутка 74 мм, 2800 об/мин. | Необходимо применить 10-дюймовый патрон и цилиндр, не включая патрон и цилиндр |
| 02.56 | Диаметр шпинделя A2-8 106 мм, диаметр прутка 90 мм, 2500 об/мин. | Необходимо применить 12-дюймовый патрон и цилиндр, не включая патрон и цилиндр |
| 02.57 | Диаметр шпинделя A2-8 106 мм, диаметр стержня 92 мм, 2500 об/мин. | Включая более крупный 12-дюймовый патрон и цилиндр |
| 02.58 | коробка передач ЗФ | Нужен больший диаметр шпинделя |
| 02.59 | Коробка передач ZF и серводвигатель FANNUC 15/18,5 кВт, шпиндель A2-8, отверстие шпинделя 106 мм, диаметр прутка 90 мм, 2000 об/мин | Включая 12-дюймовый патрон и цилиндр, P2091 |
| 02.60 | Коробка передач ZF и серводвигатель FANNUC 15/18,5 кВт, шпиндель A2-8, отверстие шпинделя 106 мм, диаметр прутка 92 мм, 2000 об/мин | Включая более крупный 12-дюймовый патрон и цилиндр |
| 02.61 | Кондиционер электрического шкафа | |
| 02.62 | Бесконтактный переключатель | |
| 02.63 | Электрический выключатель для двери | |
| 02.64 | Датчик уровня охлаждающей жидкости в бачке охлаждающей жидкости | |
| 02.65 | Снять конвейер для стружки | |
| 02.66 | Руководство по эксплуатации контроллера ЧПУ | |
| 02.67 | Транспортер стружки с левой стороны | |
| 02.68 | Водный пистолет | Поменяйте заднюю сторону на правую |
| 02.69 | миль на галлон | |
| 02.70 | СОЖ под высоким давлением 5 МПа через револьверную головку | Не включает держатель бурового инструмента U |
| 02.71 | СОЖ высокого давления 1 МПа | Не включает держатель бурового инструмента U |
| 02.72 | СОЖ высокого давления 2 МПа | |
| 02.73 | Двухступенчатый гидравлический клапан давления |

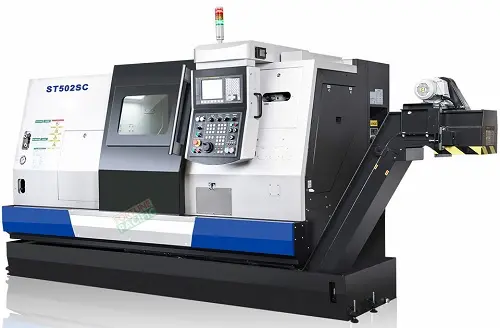

Токарный станок с ЧПУ с наклонной станиной ST502SC
Преимущества токарного станка с ЧПУ с наклонной станиной ST502SC
Высокая точность обработки
Одним из главных преимуществ ST502SC является его высокая точность обработки. Система управления ЧПУ позволяет программировать сложные операции с минимальными погрешностями. Прецизионные направляющие и мощные приводы минимизируют вибрации и обеспечивают точность позиционирования, что особенно важно при работе с высокоточными деталями
Повышенная производительность
Станок ST502SC оснащен мощным двигателем и высокоскоростными шпинделями, что позволяет достичь высокой производительности. Быстрая смена инструментов и автоматизация большинства процессов сокращают время на выполнение операций, повышая общую эффективность производства. Возможность выполнения нескольких операций за один установ позволяет значительно увеличить объем выпускаемой продукции.
Надежность и долговечность
Станок ST502SC отличается прочной конструкцией и использованием высококачественных материалов, что гарантирует его долговечность и устойчивость к износу. Это особенно важно в условиях интенсивной эксплуатации. Минимальные затраты на техническое обслуживание и длительный срок службы делают этот станок выгодным вложением в ваше производство.
Применение токарного станка с ЧПУ с наклонной станиной ST502SC
Машиностроение
В машиностроении ST502SC используется для обработки крупных и сложных деталей, таких как валы, корпуса и другие конструктивные элементы. Высокая точность и производительность позволяют изготавливать компоненты, соответствующие строгим требованиям к качеству и надежности.
Авиастроение
В авиастроении требования к точности и качеству особенно высоки. Станок ST502SC применяется для изготовления авиационных компонентов, таких как детали двигателей и конструктивные элементы, обеспечивая высокую точность и соответствие стандартам безопасности.
Горизонтальный токарный станок с ЧПУ с наклонной станиной ST502SC предназначен для обработки втулок при токарной обработке малогабаритных токарных станков с ЧПУ. Может обрабатываться внутри и снаружи цилиндрическая поверхность, коническая поверхность, ступенчатая поверхность, канавка, сферическая и другие различные вращающиеся поверхности, вы можете обрабатывать различные наружные и внутренние резьбы внутри и снаружи. Для адаптации к мелкосерийному и единичному производству также можно использовать сложные детали серийного производства, которые широко используются в производстве подшипников.
Конструкция
Интегральный

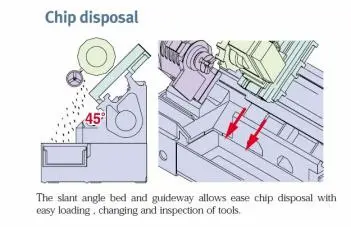

станок для станка, электричество, жидкостная интегрированная компоновка, общая наклонная станина 45 °, компактная конструкция, высокая жесткость, гладкая стружка, простота в эксплуатации и т. д. Тип рельса для направляющей качения, приводные детали с использованием высокоскоростного бесшумного шарикового винта, высокая скорость, меньше тепла, высокая точность позиционирования преимуществ станков для всей закрытой защиты, автоматическое удаление стружки, автоматическая смазка, автоматическое охлаждение.
