ПАРАМЕТРЫ УНИВЕРСАЛЬНОГО ФРЕЗЕРНОГО СТАНКА WUM26
|
Model No. |
WUM26 |
|
Item No. |
10207026 |
|
Specifications |
|
|
Table size |
1120 x 260 mm |
|
Table travel (X,Y) |
600 x 270 mm |
|
Knee travel |
300 mm |
|
Table power feed speed range (X) |
24 ~ 402 mm/min |
|
Table power feed speed range (Y) |
24 ~ 402 mm/min |
|
Knee rapid speed |
400 mm/min |
|
T-slot |
3 x 14 — 63 mm |
|
Ram travel |
650 mm |
|
Vertical Spindle: |
|
|
Distance spindle nose to table |
90 ~ 430 mm |
|
Distance spindle axis to column |
0 ~ 700 mm |
|
Spindle taper |
ISO30 |
|
Spindle stroke |
127 mm |
|
Spindle speeds |
50 ~ 4550 rpm |
|
Automatic spindle feed |
0.045 0.086 0.142 mm/rev. |
|
Spindle motor |
2.2 kw |
|
Head swivel (L&R) |
360° |
|
Horizontal Spindle: |
|
|
Spindle taper |
ISO40 |
|
Speeds |
38 ~ 1310 rpm |
|
Spindle motor |
2.2 kw |
|
Distance spindle center to table |
0 ~ 300 mm |
|
Distance Spindle cneter to ram |
180 mm |
|
Overall Dimension |
1710 x 1480 x 2100 mm |
|
Net weight |
1580 kg |

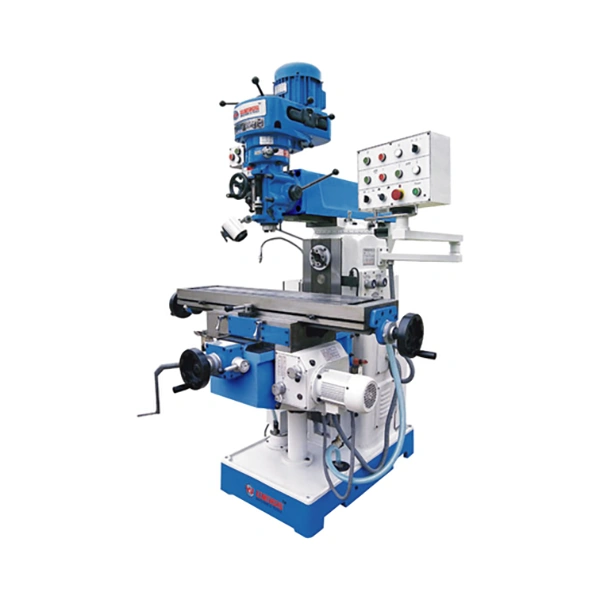

Универсальный фрезерный станок WUM26: Прочный и высокоточный инструмент для широкого спектра задач
Универсальный фрезерный станок WUM26 — это надежное и многофункциональное оборудование, предназначенное для выполнения сложных фрезерных и сверлильных операций. Его тяжелая и прочная конструкция из высококачественного чугуна Meehanite, а также множество полезных функций делают его идеальным решением для промышленных предприятий и мастерских. В данной статье мы рассмотрим основные характеристики и преимущества WUM26, а также его применение в различных областях.
Основные характеристики
- Размер стола: 1120 x 260 мм
- Ход стола (X, Y): 600 x 270 мм
- Т-образный паз: 3 x 14 — 63 мм
- Конус шпинделя: ISO30
- Ход шпинделя: 127 мм
- Ход консоли: 650 мм
Особенности и преимущества
1. Прочная конструкция и устойчивость
Станок WUM26 выполнен из высококачественного чугуна Meehanite, что обеспечивает его долговечность и устойчивость. Тяжелая и солидная конструкция гарантирует стабильную работу даже при больших нагрузках, что важно для достижения высокой точности обработки.
2. Наклоняемая сверлильная головка
Фрикционная сверлильная головка станка может быть наклонена на ±45°, что позволяет выполнять разнообразные операции под разными углами. Высокая концентричность благодаря коническим роликовым подшипникам обеспечивает точность менее 0,01 мм в шпинделе.
3. Автоматическая подача шпинделя
Автоматическая подача шпинделя упрощает процесс сверления и повышает точность выполнения операций. Регулируемый ограничитель глубины сверления с миллиметровой шкалой, легко читаемой с передней стороны, позволяет точно контролировать глубину сверления.
4. Регулируемые направляющие и системы охлаждения
Оси X и Z оснащены регулируемыми ластохвостовыми направляющими, что обеспечивает высокую точность и долговечность оборудования. Система охлаждения способствует поддержанию оптимальной температуры при работе, что увеличивает срок службы инструмента и улучшает качество обработки.
5. Безопасность и удобство использования
Высоту защитного экрана можно регулировать, а наличие микровыключателя защищает оператора от попадания стружки и деталей. Большая и массивная XY-стадия с Т-образными пазами обеспечивает точное позиционирование и удобство работы.
Применение
Универсальный фрезерный станок WUM26 находит широкое применение в различных отраслях:
- Машиностроение и металлообработка
- Производство инструментов и оснастки
- Прототипирование и мелкосерийное производство
- Образовательные учреждения и исследовательские лаборатории
Универсальный фрезерный станок WUM26 — это прочное и высокоточное оборудование, которое сочетает в себе прочность, точность и удобство использования.
