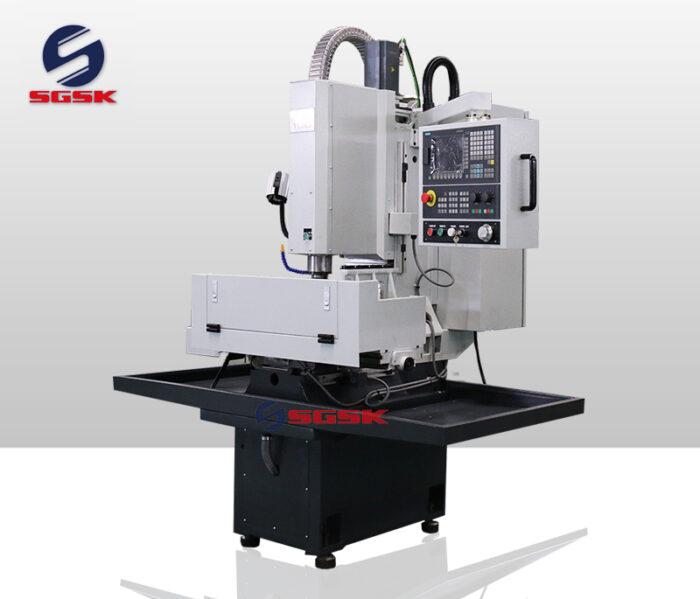

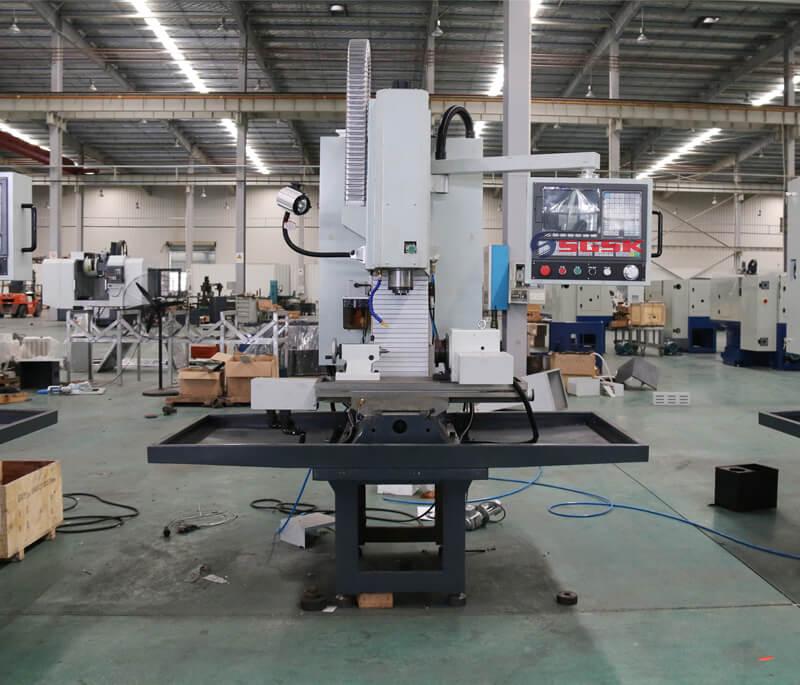

Применение вертикального обрабатывающего центра с ЧПУ XK7124:
Вертикальный обрабатывающий центр может применяться во многих областях, таких как механическая обработка и изготовление пресс-форм, может адаптироваться от черновой обработки к чистовой обработке, обладает характеристиками высокой точности, высокой эффективности, широко используется в аэрокосмической, военной промышленности, производстве пресс-форм, автомобилестроении, двигателях внутреннего сгорания, текстильном оборудовании, химической промышленности., нефтяная, электронная и другие отрасли промышленности.
Основные технические характеристики вертикального обрабатывающего центра с ЧПУ XK7124:
Model | XK7124 | XK7124B | XK7124L/VMC24L |
Size of worktable(L×W)(mm) | 800×240 | 800×240 | 810×240 |
900×240 Optional | 900×240 Optional | ||
T slot(width ×qty×spaces)(mm) | 16×3×60 | 16×3×60 | 16×3×60 |
Max loading weight on worktable(kg) | 60 | 60 | 100 |
X/Y/Z-Axis travel(mm) | 430×280×400 | 430×280×400 | 380/240/370(470Optional) |
Distance between spindle nose and table(mm) | 60-460 | 50-450 | 60-430 |
Distance between spindle center and column(mm) | 297 | 297 | 309 |
Spindle speed(r/min) | 100-900/900-2500 | 100-6000 | 100-6000 |
Spindle taper | BT30 | BT30 | BT30 |
Tool clamping way | Manual/Pneumatic | Pneumatic | Pneumatically |
ATC capacity(optional) | no | 4pcs Simple ATC | 10 |
Feeding speed(mm/min) | 0-2000 | 0-2000 | 0-2000 |
Rapid feeding speed:X,Y,Z axis(m/min) | 6 | 6 | 15 |
Positioning accuracy(mm) | 0.04 | 0.04 | 0.025 |
Repeatability accuracy(mm) | 0.02 | 0.02 | 0.016 |
Min.set unit(mm) | 0.001 | 0.001 | 0.001 |
Main motor power (kw) | 1.5(A/C motor) | 2.2/3.7 | 2.2/3.7 |
Feeding motor power:X/Y/Z Axis(kw) | 2001/1/1 | 1/1/1.5 | 1.5/1.5/1.5 |
Max.size of tool(mm) | Φ60×175 | Φ60×175 | Φ60×175 |
Max.loading weight of Tool(kg) | 3.5 | 3.5 | 3.5 |
N.W(include machine stand)(kg) | 900 | 1000 | 1000/1280 |
Overall size(L×W×H)(mm) | 1640×1205×1950(2050) | 1640×1205×1950(2050) | 1770×1650×1300 |
Packing size(L×W×H)(mm) | 1900×1620×2480(2580) | 1900×1620×2480(2580) | 1900×1620×2480(2580) |
Loading amount(20″) | 3sets | 3sets | 6sets/40″GP |
