Основание и передняя бабка выполнены в виде интегрированной коробчатой конструкции с толстой стенкой и многослойным ребрами, что позволяет эффективно сдерживать термическую деформацию и выдерживать статические и динамические искажения и напряжения, обеспечивая высокую жесткость и стабильность станка.
В колонне используется уникальная конструкция настенной пластины + подвижной колонны, а также конструкция трех направляющих рельсов в направлении X, которая обеспечивает мощную режущую способность и стабильность станка в режиме резания.
Серводвигатель шпинделя: высокоточная, высоко-жесткая головка шпинделя. Для этого станка используется серводвигатель высокой мощности. Подшипник шпинделя: выбраны подшипники серии NN фирмы NSK. Этот подшипник обеспечивает высокую осевую и радиальную нагрузки, что позволяет осуществлять длительные тяжелые резания. Он обладает отличной точностью, стабильностью, низким трением, хорошей теплоотдачей и высокой жесткостью опоры шпинделя.
Серводвигатель X/Z: Серводвигатель переменного тока и шариковый винт большого диаметра (класс точности C3, метод предварительного растяжения, может устранить тепловое расширение и улучшить жесткость) прямой привод, отсутствие кумулятивной ошибки ременной передачи, точное повторение и точность позиционирования, опорный подшипник использует высокоточный угловой шарикоподшипник.
Линейные направляющие X/Z: Используются линейные направляющие со сверхтяжелой нагрузкой и с высокой жесткостью и низким коэффициентом трения от тайваньской компании HIWIN, которые позволяют осуществлять высокоскоростное подачу, снижать износ направляющих и продлевать точность станка. Эти линейные направляющие имеют маленький коэффициент трения и высокую скорость отклика, что позволяет удовлетворить высокие требования к точности обработки и осуществлять резание с высокой нагрузкой.

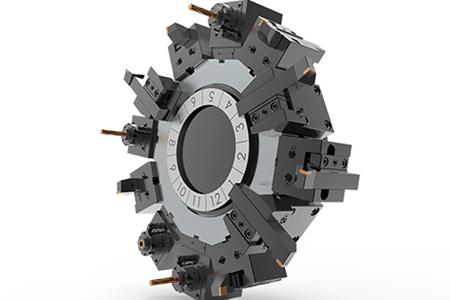

Револьверная головка: импортированная горизонтальная восьми-ступенчатая, в ее источнике питания используется гидравлический серводвигатель, который работает быстро и без износа, а для позиционирования используется зубчатый позиционирующий диск японского производства, точность позиционирования составляет 5, а повторяемость – 3. Кроме того, высокая жесткость зубчатого позиционного диска обеспечивает стабильную точность обработки детали.
Электрическая коробка: Электрическая коробка оснащена теплообменником для обеспечения стабильности работы системы. Внешняя часть проводки имеет защитную обмотку, которая устойчива к высокой температуре, маслу и влаге.
Система смазки: Автоматическая система смазки станка собирает смазку в средней части и использует передовую систему декомпрессии с периодической подачей масла, чтобы обеспечить своевременную и достаточную подачу в каждую точку смазки в заданный интервал времени, с постоянным давлением и отдельными путями, чтобы гарантировать, что каждая точка получает масло, и чтобы станок мог работать долгое время без проблем.
Полностью герметичный листовой металл: В соответствии с современными строгими требованиями к охране окружающей среды и безопасности оператора, конструкция станка ориентирована на красивый внешний вид, защиту окружающей среды и эргономику. Полностью герметичная конструкция листового металла полностью предотвращает попадание охлаждающей жидкости и стружки вне станка, чтобы окружающая среда оставалась чистой. Кроме того, с обеих сторон станка предусмотрена промывка охлаждающей жидкостью, чтобы стружка не задерживалась на нижней станине, и оператору не приходилось удалять стружку.
Технические характеристики :

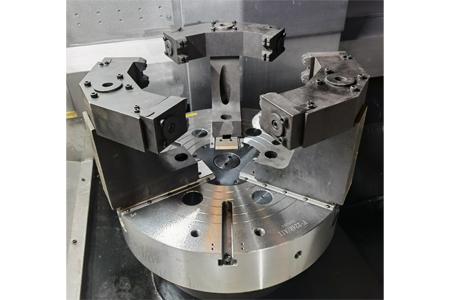

Name | CNC Vertical Lathe | CNC Vertical Lathe | CNC Vertical Lathe |
Model | VTL-55L | VTL-70L | VTL-50A |
System | GSK 980TC3 | GSK 980TC3 | GSK 980TC3 |
Travel | |||
X axis | 330mm | 380mm | 300mm |
Z axis | 650mm | 700mm | 500mm |
Capacity | |||
Max. Swing over bed | Φ630mm | Φ800mm | Φ650mm |
Max. turning diameter | Φ550mm | Φ700mm | Φ500mm |
Spindle | |||
Spindle speeds | 50-1500rpm | 50-1500rpm | 50-2000rpm |
Spindle motor power | 18.5KW | 22KW | 15KW |
Spindle head type | A2-8 | A2-11 | A2-8 |
Spindle bearing | NSK | NSK | NSK |
Spindle hardness | HRC58-62 | HRC58-62 | HRC58-62 |
Reduction ratio | 1:02 | 1:02 | 1:02 |
Chuck & Automatic Tool Changer | |||
Tool holder | Horizontal eight-station turret | Horizontal eight-station turret | Horizontal eight-station turret |
Chuck | Φ500 | Φ500 | 12″ |
Slide Way | |||
X-axis rolling linear guide | 3 roots | 3 roots | 3 roots |
Z-axis rolling linear guide | 2 roots | 2 roots | 2 roots |
Ball Screw | |||
Ball screw accuracy | Class C3 | Class C3 | Class C3 |
Ball screw diameter | X、Z:φ50*10 | X、Z:φ50*10 | X、Z:φ40*10 |
Screw bearing | HIWIN | NSK | NSK |
Control System | |||
X axis motor | 18NM | 18NM | 15NM |
Z axis motor | 18NM | 22NM | 18NM |
Feed Rate | |||
X Z axis rapid feed rate | 16m/min | 16m/min | 16m/min |
Accuracy | |||
Repeat positioning | X. 0.004/Z. 0.005mm | X. 0.006/Z. 0.008mm | 0.008mm |
Positioning | 0.008mm | 0.01mm | 0.01mm |
Axial runout of spindle end | 0.005mm | 0.005mm | 0.008mm |
Spindle centering shaft radial runout | 0.005mm | 0.005mm | 0.008mm |
Cutting feed rate | 0.1-1000mm/min | 0.1-1000mm/min | 0.1-1000mm/min |
Least input increment | 0.001mm | 0.001mm | 0.001mm |
Power Require | |||
Power source | 3¢-AC 380V 50Hz±5% | 3¢-AC 380V 50Hz±5% | 3¢-AC 380V 50Hz±5% |
Others | |||
Hydraulic pressure stands | Main accessories Taiwan | Main accessories Taiwan | Main accessories Taiwan |
Cross weight | 7.5T | 8.5T | 5.5T |
