ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ ВЕРТИКАЛЬНОГО РЕЗЬБОФРЕЗЕРНОГО ОБРАБАТЫВАЮЩЕГО ЦЕНТРА С ЧПУ T5
|
Model No. |
T5 |
|
Item No. |
10222305 |
|
TABLE |
|
|
Table size |
650×400 mm |
|
T slot(width x number x dislance) |
14x3x125 mm |
|
Max load |
250 kg |
|
TRAVEL |
|
|
X/Y/Z Travel |
500/400/330 mm |
|
Spindle nose to table |
150-480 mm |
|
SPINDLE |
|
|
Spindle tape |
BT30 |
|
Spindle servo motor |
5.5 KW |
|
Spindle speed |
12000 RPM |
|
TOOLCHANGER |
|
|
Tool number |
16 |
|
Max.tool diameter(without adjacent tool) |
60(80) mm |
|
Max.tool length/weight |
250 mm/3KG |
|
FEED |
|
|
Rapid feed |
48 m/min |
|
Cutting speed |
1-12000 mm/min |
|
ACCURACY |
|
|
Positioning accuracy |
±0.003/300 |
|
Repeatabilily accuracy |
±0.003 |
|
DIMENSION&WEIGHT |
|
|
Dimension |
2100x1600x2750 mm |
|
Weight |
2800 kg |

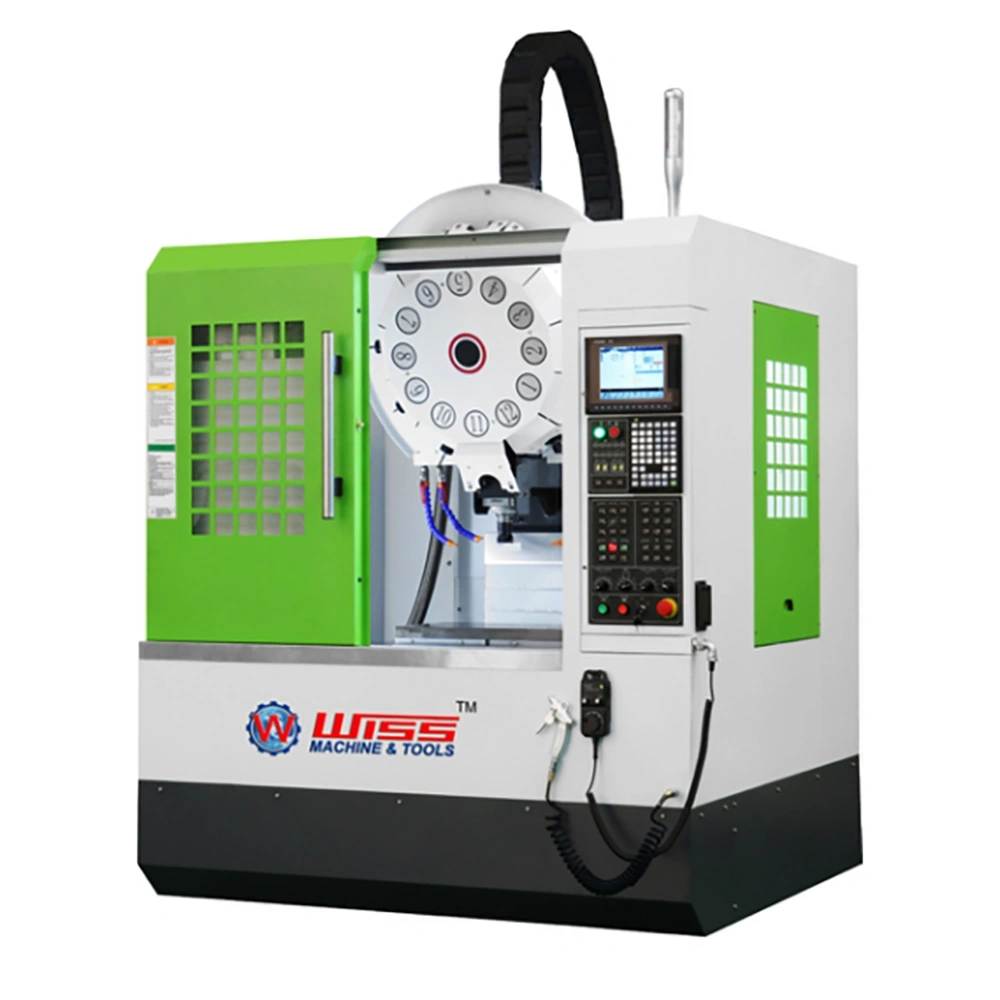

Вертикальный резьбофрезерный обрабатывающий центр с ЧПУ T5: Инновации и эффективность для вашего производства
Вертикальный резьбофрезерный обрабатывающий центр с ЧПУ T5 представляет собой высокотехнологичное оборудование, специально разработанное для выполнения сложных операций нарезки резьбы и фрезерования. Этот станок обеспечивает высокую точность, надежность и производительность, что делает его идеальным выбором для современных производственных предприятий.
Основные характеристики и преимущества
- Полностью закрытый защитный кожух
- Защитный кожух обеспечивает безопасность оператора и предотвращает попадание стружки и охлаждающей жидкости в рабочую зону. Это способствует чистоте и порядку на рабочем месте, а также снижает риск травм и аварий.
- Интерфейсы Ethernet и CF Card
- Современные интерфейсы для подключения к сетям и передачи данных упрощают интеграцию станка в производственную среду и управление операциями. Это позволяет легко загружать и сохранять программы обработки.
- Электронное ручное колесо (MPG)
- Обеспечивает точное и удобное управление станком при выполнении ручных операций и настроек. Это особенно важно при наладке и настройке оборудования.
- Серво-мотор шпинделя мощностью 5.5 кВт
- Мощный серво-мотор обеспечивает стабильную работу шпинделя на высоких скоростях, поддерживая оптимальные условия для различных операций нарезки резьбы и фрезерования.
- Автоматическая система смазки
- Обеспечивает надежную работу всех подвижных частей станка и увеличивает срок их службы, снижая необходимость в частом обслуживании.
- Устройство для промывки стружки
- Эффективно удаляет стружку из рабочей зоны, поддерживая чистоту и предотвращая повреждение инструмента и заготовок.
- Прямой привод шпинделя BT 30 с частотой вращения 12000 об/мин
- Обеспечивает высокую скорость и точность обработки, что особенно важно для операций нарезки резьбы и фрезерования.
- Система охлаждения
- Поддерживает оптимальную температуру инструмента и обрабатываемого материала, увеличивая производительность и качество обработки.
- Болты и блоки для выравнивания
- Обеспечивают точное и стабильное позиционирование станка, что важно для качественной обработки.
- Светодиодная рабочая лампа
- Обеспечивает хорошее освещение рабочей зоны, улучшая видимость и точность операций.
- Пистолет для подачи воздуха
- Удобен для очистки рабочей зоны от стружки и пыли, поддерживая чистоту и порядок.
- Сменщик инструментов на 16 позиций
- Увеличивает скорость смены инструмента и снижает время простоя, повышая общую производительность станка.
- Сигнал окончания программы
- Уведомляет оператора о завершении текущей программы, что улучшает контроль за процессом обработки и снижает вероятность ошибок.
- Руководства по эксплуатации
- Полные и подробные инструкции по настройке и эксплуатации станка, что облегчает обучение и работу операторов.
- Теплообменник для электрического шкафа
- Защищает электронику от перегрева, продлевая срок службы компонентов и повышая надежность работы станка.
Преимущества использования T5 CNC
- Высокая производительность
- Мощный серво-мотор и высокая скорость шпинделя обеспечивают эффективную обработку различных материалов, снижая время выполнения операций.
- Точность и надежность
- Высокоточные компоненты и прочная конструкция гарантируют отличные результаты обработки, минимизируя ошибки и повышая качество готовой продукции.
- Удобство эксплуатации
- Пользовательские интерфейсы и автоматизация упрощают настройку и управление станком, позволяя операторам сосредоточиться на выполнении задач.
- Безопасность
- Полностью закрытый защитный кожух и дополнительные системы защиты обеспечивают безопасность оператора, снижая риск травм и аварий.
- Долговечность
- Высококачественные материалы и продуманные технические решения обеспечивают долгий срок службы станка, снижая затраты на обслуживание и ремонт.
Опциональные аксессуары
- Шпиндель с прямым приводом BT 40 с частотой вращения 12000 об/мин и охладителем масла шпинделя
- Обеспечивает еще более высокую скорость и точность обработки, поддерживая оптимальную температуру шпинделя.
- Скиммер для масла
- Удаляет масло из охлаждающей жидкости, улучшая качество охлаждения и продлевая срок службы охлаждающей системы.
- 4-я ось
- Расширяет возможности станка, позволяя выполнять более сложные операции обработки.
- Сменщик инструментов на 16 позиций типа «зонтик»
- Увеличивает скорость смены инструмента и снижает время простоя.
- Шнековый транспортер стружки
- Обеспечивает эффективное удаление стружки из рабочей зоны, улучшая условия работы и предотвращая повреждение инструмента и заготовок.
- Охладитель масла шпинделя
- Поддерживает оптимальную температуру шпинделя, увеличивая его срок службы и улучшая качество обработки.
