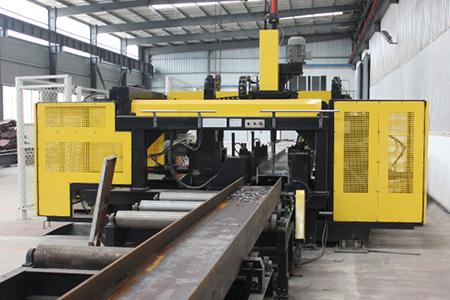

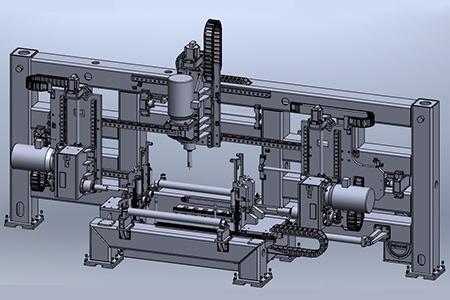

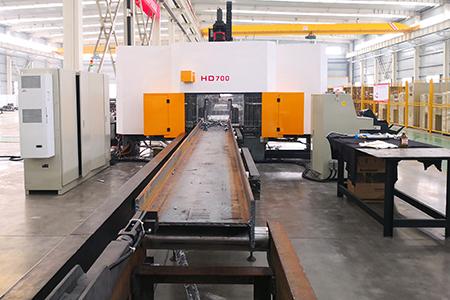

1. Сверлильный станок состоит из станины, ползунов с ЧПУ (3), сверлильных шпиндельных блоков (3), приспособления для зажима, датчиков, системы охлаждения, коробки для сбора железных стружек и т. д. 2. Конструкция корпуса усилена в местах повышенных нагрузок
3. Высокоточный шпиндель BT40, который обладает высокой точностью вращения и хорошей жесткостью. Можно использовать спиральное сверло и твердосплавное сверло широкого спектра применения.
4. Заготовка фиксируется гидравлическим зажимом. Имеется пять гидравлических цилиндров, которые зажимаются горизонтально и вертикально соответственно.
5. Станок оснащен подачей с помощью каретки, подача осуществляется серводвигателем через зубчатую рейку после замедления редуктором. На корпусе машины установлено лазерное устройство для выравнивания.
6. Система охлаждения с эффектом внутреннего охлаждения и внешнего охлаждения.
7. Лоток для сбора стружки: универсальный направляющий выступ роликов, простое и удобное перемещение.
8. Этот станок должен быть оснащен коническими хвостовиками и фрезами корейской марки YESTOOL, которые предоставляются заказчиками.
Технические характеристики :
Model | HD700-3D | HD1000-3D | HD1250-3D | |||||
Work-piece parameter | H Beam | Web H (mm) | 150~700 | 150~1000 | 150~1250 | |||
Flange B (mm) | 75~400 | 75~500 | 75~600 | |||||
U Beam | Web H (mm) | 150~700 | 150~1000 | 150~1250 | ||||
Flange B (mm) | 75~200 | 75~250 | 75~300 | |||||
Max. Work-piece thickness (mm) | 80 | |||||||
Max. Feeding length (mm) | 12000 or 15000 (optional) | |||||||
Main spindle | Qty. | 3 | ||||||
Spindle taper | BT40 | |||||||
Spindle rotation speed (r/min) | 200~3000 | |||||||
Feeding speed (mm/min) | 0~5000 | |||||||
Max. hole diameter (mm) | φ40 | |||||||
Center
line movement scope (mm) |
Center slide table/
Horizontal direction |
45~650 | 45~950 | 45~1200 | ||||
Fixed side/movement side
Vertical direction |
30~370 | 30~470 | 30~570 | |||||
Tool Magazine(optional) | Qty. | 3 | ||||||
Number of tools in tool magazine | 3×4 | |||||||
Marking function
(optional) |
Character number | 36 | ||||||
Character size (mm) | Φ10 | |||||||
Electrical system | CNC system | FAGOR 8070 or SIEMENS | ||||||
CNC axis number | 7+3 | |||||||
Cooling system | No. of nozzle | 3 | ||||||
Pressure of compressed air (Mpa) | 1 | |||||||
Cooling way | Spray cooling, internal cooling & external cooling | |||||||
Hydraulic system | Hydraulic pump pressure (Mpa) | 15 | ||||||
Motor power (kW) | 5.5 | |||||||
Overall dimension(L×W×H) (m) | About 4.85×2.1×3.5 | About 5.45×2.1×3.5 | About 6×2.1×3.5 | |||||
Main Machine weight (Kg) | About 8000 | About 9000 | About 10000 |
