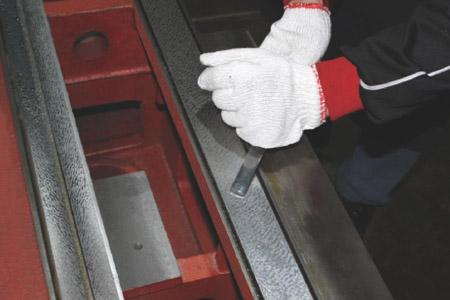

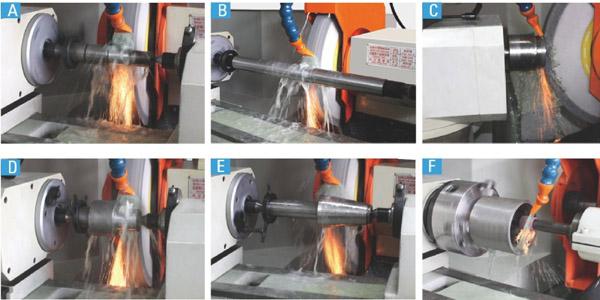

A) Прямое шлифование
На небольших производствах автоматическая подача сочетается с таймером без искрения, что обеспечивает хорошее качество измельчения. В случае массового производства устанавливается автоматическое устройство для измерения наружного диаметра (специальное вспомогательное оборудование) для обеспечения наилучшей производительности и эффекта шлифования (модель с ЧПУ).
B) Поперечное шлифование
Автоматическая прерывистая подача и стол с гидравлическим приводом позволяют эффективно шлифовать заготовку.
C) Торцевая шлифовка
Снимите вращающуюся крышку рабочей шпиндельной головки и замените ее трехкулачковым или четырехкулачковым патроном. Измените положение установочного наконечника, чтобы повернуть патрон и зафиксировать его на 90 градусов для торцевого шлифования.
D) Шлифовка лопаток
Когда внешний диаметр заготовки и ее выступ необходимо обработать один раз, заготовка поддерживается двумя центрирующими элементами, а шлифовальный круг устанавливается справа от головки шлифовального круга и поворачивается под углом для шлифования.
E) Шлифование по наклону
Обрабатываемый объект может поддерживаться патроном или двумя центрирующими устройствами, а рабочий стол и головку шлифовального круга можно легко поворачивать и регулировать
F) Шлифование внутреннего диаметра 、
Шлифовка внутреннего диаметра с помощью насадки для шлифования внутреннего диаметра (специальное приспособление), если шпиндель для шлифования внутреннего диаметра опущен вниз и зафиксирован в положении шлифования, его можно шлифовать.
Standard Equipment

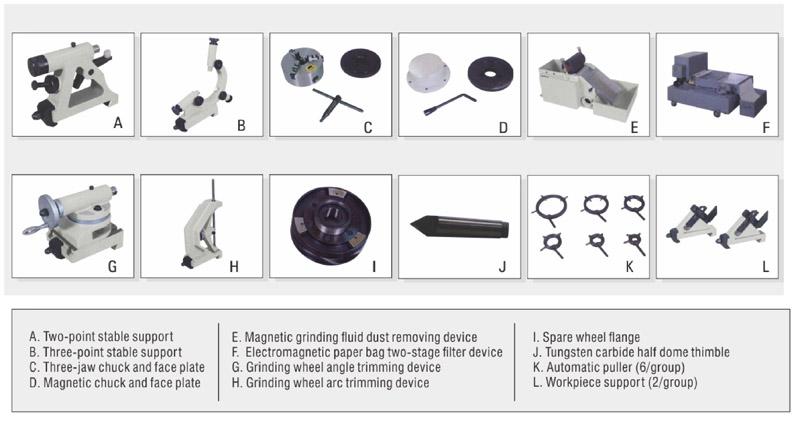

Optional Equipment
Technical Parameter :
Machine specification | |||
Processing capacity | Project | Unit | FX27-60 |
Bench rotation | mm | 270 | |
Spacing between two centers | mm | 600 | |
maximum weight of the workpiece (with thimble) | kg | 60 | |
maximum weight of the workpiece (single work head) | kg | 20 | |
Grinding wheel and feed | Angle of rotation (left/right) | ±15° | |
Standard grinding wheel size (outer diameter * width * inner diameter) | mm | 405×32-50×127 | |
Special grinding wheel size (outer diameter * width * inner diameter) | rpm | 1650/1850/2100 | |
Grinding wheel shaft speed | mm | 270 | |
Moving distance | mm | 40 | |
Rapid feed stroke (hydraulic automatic) | mm | 20 | |
Spindle stroke (feed per revolution) | mm | ||
Spindle stroke (per differential feed) | mm | ||
Head frame | Spindle rotation mode | ||
Worker rotation angle | 30° | ||
Angle of rotation of the grinding wheel | |||
Spindle speed | MT-4 | ||
Thimble taper | 90° | ||
Diameter of spindle through hole | mm | 25 | |
Tailstock | Spindle travel | mm | 32 |
Taper thimble | MT-4 | ||
Workbench | Work rotation angle | 6° | |
Angle of rotation of the grinding wheel | 9° | ||
Handwheel per revolution feed | mm | 12.5 | |
Automatic feed rate | mm/min | 50-4000/min | |
Internal control grinding device | Spindle speed | rpm | 20000(30000) |
Motor | kw(HP) | 0.75(1) | |
Motor | Grinding wheel shaft | kw(HP) | 3.75 |
Work head spindle | kw(HP) | 0.75 | |
Hydraulic power circulation pump | kw(HP) | 0.75 | |
Static pressure spindle oil pump | 1.5 | ||
Grinding tank | kw(HP) | 0.37 | |
Box capacity | Static pressure spindle tank (optional) | L | 120 |
Hydraulic power circulation tank | L | 70 | |
Grinding fluid tank | L | 200 | |
Others | Mechanical device space (length * width * height) | mm | 2700×1520×1650 |
net weight | kg | 2500 |
