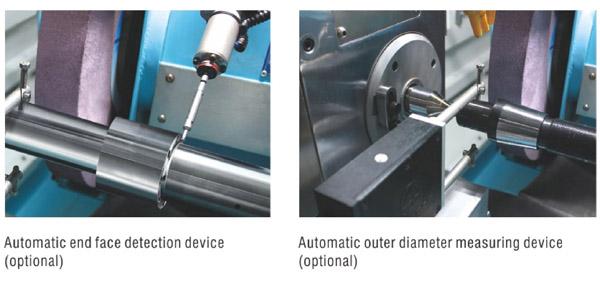

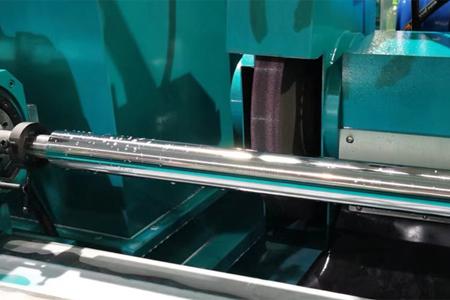

A. Шлифование прямого типа В случае небольших производств автоматическое подача сочетается с безискровым таймером для получения хорошего качества шлифовки. При массовом производстве устанавливается автоматическое устройство измерения наружного диаметра (специальная принадлежность) для достижения наилучшей производительности и эффекта шлифовки (модель ЧПУ).
B. Поперечное шлифование Автоматическая прерывистая подача и гидравлически приводимый стол позволяют эффективно шлифовать детали.

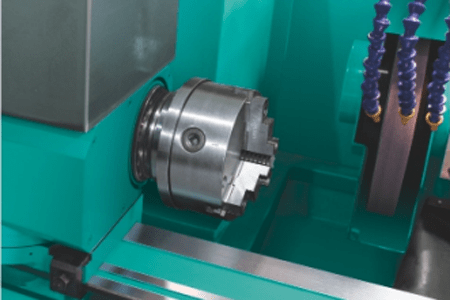

C. Шлифование поверхности Удалите вращающийся кожух со шпинделя рабочей головки и замените его трехшарнирной или четырехшарнирной патронной. Измените положение опорной консоли для поворота патрона и зафиксируйте его под прямым углом для концевого шлифования.
D. Шлифование плеча Когда наружный диаметр детали и ее плечо должны быть обработаны одновременно, деталь поддерживается двумя центрировочными устройствами, а шлифовальный круг модифицируется с правой стороны головки шлифовального круга и поворачивается под углом для шлифовки.
E. Наклонное шлифование Объект работы может поддерживаться патроном или двумя центрировочными устройствами, и удобно регулировать поверхность станины и головку шлифовального круга.
F. Шлифование внутреннего диаметра Шлифовка внутреннего диаметра с помощью дополнительного приспособления для шлифования внутреннего диаметра. Достаточно опустить шпиндель шлифования внутреннего диаметра и закрепить его в положении шлифовки.

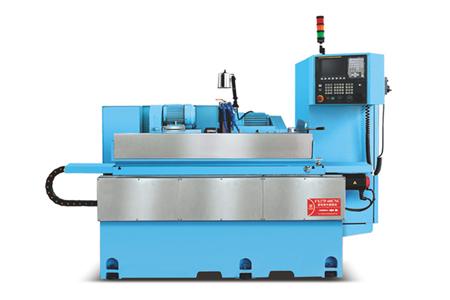

Technical Parameter :
ITEM | Unit | Machine Model:
FX27P-60CNC |
|
Processing Capability | Maximum rotating diameter of worktable | mm | 270 |
The longest distance between two thimble | mm | 600 | |
Maximum grinding diameter | mm | 270 | |
Maximum load between two top centers | Kg(b) | 60(Centers work)
20(Work head work) |
|
Grinding wheel size (diameter × width × aperture) | mm | 405×38(32-50)×127 | |
Wheel speed | rpm | 1650 | |
Maximum linear speed of grinding wheel | m/s | 35(65 with High speed grinding wheel) | |
Wheel dressing | mm | Automatic | |
Wheel head | Feed angle | Deg | 90 |
Feed stroke | mm | 220 | |
X axis feed speed | m/min | 6 | |
X axis minimum feed | mm | 0.001 | |
Head stock | Spindle speed | rpm | 50-500 |
Spindle form | Simultaneous movement or centering | ||
Thimble specifications | MT-5 | ||
Tailstock | Automatic telescopic distance | mm | 40 |
Center specifications | MT-4 | ||
Workbench | Z axis fast moving speed | m/min | 8 |
Z axis minimum feed | mm | 0.001 | |
Maximum travel stroke | mm | 640 | |
Rotation angle | Deg | +7/-3 | |
Motor | Wheel spindle motor | KW | 3.75 |
X axis feed motor (servo) | KW | 1.5 | |
Z axis feed motor (servo) | KW | 1.5 | |
Headstock spindle motor | KW | 0.75 | |
Cooling water pump motor | KW | 0.75 | |
Lubricating oil motor | KW | 0.25*2 | |
Tailstock oil pump motor | KW | 0.75 | |
Others | Machine net weight | Kg | 3300 |
Gross weight | Kg | 3500 | |
Packing size (length * width * height) | mm | 2700*2000*2000 |
Optional Equipment
