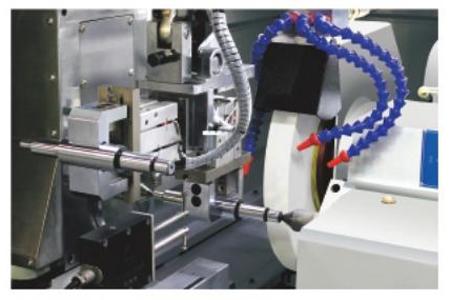

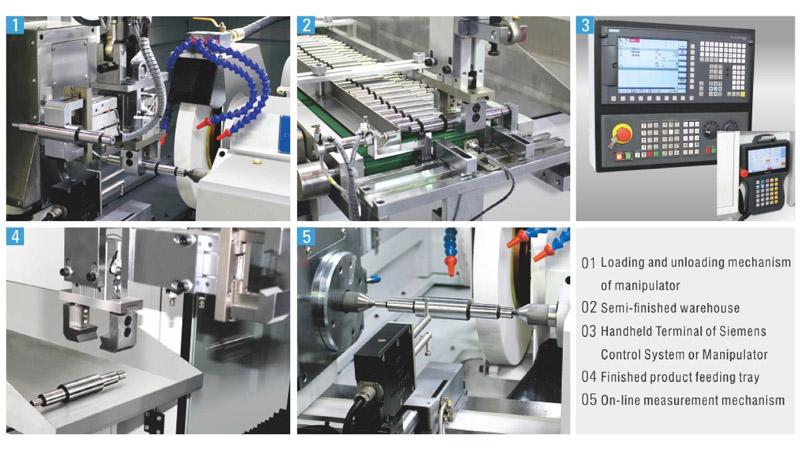

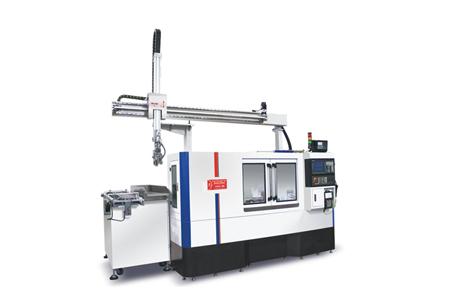

FX27P-60CNC высокоточный кругло-шлифовальный станок с прямой подачей представляет собой станок полностью закрытого типа, оборудованный тросовым манипулятором. Он автоматически осуществляет перемещение и выгрузку материала.

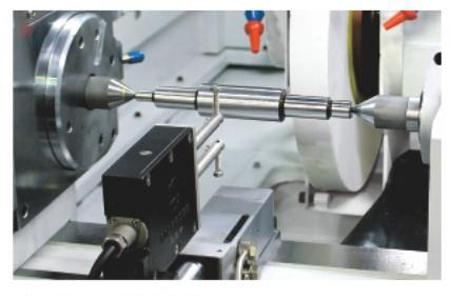

Данный станок оснащен активным измерительным устройством, что позволяет реализовать полноценное замкнутое управление процессом шлифовки.
Technical Parameter :
ITEM | Unit | Machine Model:
FX27P-60CNC |
|
Processing Capability | Maximum rotating diameter of worktable | mm | 270 |
The longest distance between two thimble | mm | 600 | |
Maximum grinding diameter | mm | 270 | |
Maximum load between two top centers | Kg(b) | 60(Centers work)
20(Work head work) |
|
Grinding wheel size (diameter × width × aperture) | mm | 405×38(32-50)×127 | |
Wheel speed | rpm | 1650 | |
Maximum linear speed of grinding wheel | m/s | 35(65 with High speed grinding wheel) | |
Wheel dressing | mm | Automatic | |
Wheel head | Feed angle | Deg | 90 |
Feed stroke | mm | 220 | |
X axis feed speed | m/min | 6 | |
X axis minimum feed | mm | 0.001 | |
Head stock | Spindle speed | rpm | 50-500 |
Spindle form | Simultaneous movement or centering | ||
Thimble specifications | MT-5 | ||
Tailstock | Automatic telescopic distance | mm | 40 |
Center specifications | MT-4 | ||
Workbench | Z axis fast moving speed | m/min | 8 |
Z axis minimum feed | mm | 0.001 | |
Maximum travel stroke | mm | 640 | |
Rotation angle | Deg | +7/-3 | |
Motor | Wheel spindle motor | KW | 3.75 |
X axis feed motor (servo) | KW | 1.5 | |
Z axis feed motor (servo) | KW | 1.5 | |
Headstock spindle motor | KW | 0.75 | |
Cooling water pump motor | KW | 0.75 | |
Lubricating oil motor | KW | 0.25*2 | |
Tailstock oil pump motor | KW | 0.75 | |
Others | Machine net weight | Kg | 3300 |
Gross weight | Kg | 3500 | |
Packing size (length * width * height) | mm | 2700*2000*2000 |
Дополнительное оборудование
1. Устройство для шлифования внутренних отверстий
2. Автоматический измерительный прибор для измерения наружного диаметра в режиме реального времени
3. Автоматический измерительный прибор для измерения торцевой поверхности в режиме реального времени
4. Магнит + бумажный ленточный фильтр
5. Листовой металл с полным покрытием
6. Ролики и ремонтное устройство
