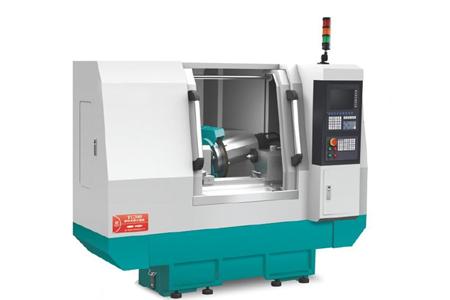

Высокоточный резьбошлифовальный станок TG380

0,00$

Этот станок обеспечивает высокую точность, гибкость и надежность, что делает его незаменимым инструментом в современном производстве. Высокоточный резьбошлифовальный станок TG380 — это сочетание передовых технологий и надежных компонентов, что делает его идеальным выбором для предприятий, стремящихся к повышению качества своей продукции и оптимизации производственных процессов.

Точную стоимость станка вы можете узнать, связавшись с нашими менеджерами.

Артикул: 89155 Категории: Зубо и резьбообрабатывающие, Зубо- и резьбо- шлифовальные, Металлообрабатывающие станки и оборудование Метка: Metal

Описание

Высокоточный резьбошлифовальный станок TG380: Инновации и Точность

Описание продукта

Высокоточный резьбошлифовальный станок TG380 представляет собой современное оборудование, разработанное для высокоточной обработки резьбовых изделий. Он использует инновационную систему движения, обеспечивающую точное выполнение задач.

Система движения

Резьбовое движение станка формируется за счет взаимодействия прямоприводного мотора шпинделя головки (ось B) и линейного мотора, перемещающего стол вдоль оси X, а также движения заготовки вдоль оси Z. Такое сочетание позволяет достичь высокой точности и эффективности при обработке.

Конструкция

Основная часть станка установлена на прочной чугунной станине, что обеспечивает стабильность и долговечность. Основные рабочие механизмы размещены на передней части станины. Стол перемещается по гибридным рельсам, где V-образный рельс является скользящим, а плоский рельс — роликовым. Держатель шлифовального круга перемещается вдоль линейного рельса, что обеспечивает точное позиционирование и движение.

Характеристики продукта

Резьбошлифовальный станок TG380 оснащен ЧПУ и обеспечивает высокую точность обработки резьбовых изделий. Вот основные особенности станка:

Система управления

Станок управляется системой ЧПУ SIEMENS 828D, которая контролирует вращение головки, движение стола, подачу держателя шлифовального круга и движение устройства для правки круга. Это обеспечивает точное выполнение сложных операций и высокую повторяемость.

Пятиосевая и трехосевая синхронизация

Станок способен выполнять синхронные движения по пяти и трем осям, что позволяет реализовывать разнообразные операции обработки. Это делает TG380 идеальным выбором для производства сложных и точных резьбовых деталей.

Прочные материалы

Основные компоненты станка изготовлены из высококачественного чугуна, что обеспечивает его долговечность и устойчивость к деформациям. Это гарантирует надежную работу станка даже при интенсивных нагрузках.

Гибридные рельсы

Использование гибридных рельсов (скользящих и роликовых) для перемещения стола обеспечивает плавное и точное движение, что в свою очередь улучшает качество обработки и снижает износ компонентов.

Преимущества использования TG380

Высокая точность: Система ЧПУ и качественные компоненты обеспечивают высокую точность обработки резьбовых изделий.
Гибкость в производстве: Возможность синхронизации движений по нескольким осям позволяет выполнять разнообразные операции и обрабатывать сложные детали.
Надежность и долговечность: Прочная конструкция и использование высококачественных материалов обеспечивают долгий срок службы станка.
Инновационные технологии: Современная система управления и гибридные рельсы обеспечивают высокую производительность и качество обработки.

ПАРАМЕТРЫ РЕЗЬБОШЛИФОВАЛЬНОГО СТАНКА TG380

ITEM		UNIT	Model TG380
Processing Capability	Maximum workpiece size (diameter * length)	mm	Φ127*300mm
	Center hole distance	mm	300
	Maximum rotation diameter	mm	136
	Maximum load between two top centers	Kg	25(Center works)/15（Work head only）
	Grinding wheel size (diameter×width×aperture)	mm	250×(6-25)×127
	Wheel speed	rpm	1650
	Maximum linear speed of grinding wheel	m/s	50
	Wheel dressing	mm	Automatic
Wheel head（X- Axis）	Feed angle	Deg	90
	Maximum stroke	mm	200
	Feed rate	mm/min	10000
	Maximum acceleration	m/s	1
	Direct drive motor power	Nm	7
	Minimum resolution	mm	0.0001
Wheel head（A- Axis）	Speed range	RPM	800-3000
	Rotation angle	DEG	±8
	Motor Power	KW	7.4
Worke head （C Axis）	Speed range	rpm	1-750
	Decoder positioning accuracy	Sec	3″
	Direct drive motor power	NM	36
	Rotation angle	DEG	90
	Shaft diameter	mm	26
Tailstock	Telescopic distance	mm	40
Tailstock	Thimble specifications		MT-4/A3 DIN55 026
Workbench （Z Axis）	Fast moving speed	mm/min	10000
	Minimum resolution	mm	0.0001
	Maximum acceleration	m/s	1
	Maximum travel stroke	mm	420
	Rotation angle	Deg	10
	Motor Power	NM	12
Others	Total power	KW	20
	Machine gross weight	Kg	3500
	Equipment size (lengthwidthheight)	mm	195023001700

Детали

Бренд	ANTS Machine
