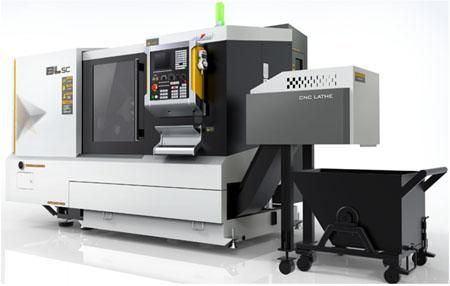

Высокоточный токарный станок с ЧПУ BL5: Инновационные решения для высокой точности
Высокоточный токарный станок с ЧПУ BL5 – это высококлассное оборудование, оснащенное системой компенсации температуры, что обеспечивает стабильную и точную обработку даже в условиях изменения температурного режима. Кровать станка, шпиндельная бабка и салазки изготовлены из высококачественных материалов, что гарантирует долговечность и надежность в эксплуатации.
Основные характеристики и особенности
Снижение основной точности
Токарный станок BL5 демонстрирует выдающиеся показатели точности, снижая основные отклонения на 60-70% по сравнению с национальными стандартами. Это обеспечивает высокое качество обработки и минимальные допуски на готовые изделия.
Интеллектуальная функция компенсации тепловых ошибок
Оборудование оснащено интеллектуальной функцией компенсации тепловых ошибок, что позволяет автоматически корректировать параметры обработки в зависимости от температурных изменений. Это особенно важно при обработке деталей с высокой точностью, где малейшие отклонения могут существенно повлиять на качество конечного продукта.
Итальянский прямоприводный держатель инструмента
BL5 использует итальянский прямоприводный держатель инструмента, который отличается простотой конструкции и высокой надежностью. Прямоприводный механизм обеспечивает быстрое и точное позиционирование инструмента, что существенно увеличивает производительность и снижает время настройки.
Дополнительные преимущества
Высококачественные материалы
Все основные компоненты станка, включая станину, шпиндельную бабку и салазки, изготовлены из высококачественных отливок. Это обеспечивает не только высокую точность обработки, но и долговечность оборудования, что позволяет использовать его в условиях интенсивной эксплуатации.
Система компенсации температуры
Система компенсации температуры позволяет поддерживать стабильные параметры обработки даже при значительных изменениях окружающей температуры. Это особенно важно при производстве высокоточных деталей, где требуется минимальное термическое расширение.
Простота обслуживания и эксплуатации
Простая и надежная конструкция токарного станка BL5 обеспечивает легкость в обслуживании и эксплуатации. Интуитивно понятный интерфейс позволяет быстро настроить оборудование под конкретные задачи, что снижает время простоя и увеличивает производительность.
ПАРАМЕТРЫ ВЫСОКОТОЧНОГО ТОКАРНОГО СТАНКА BL5
| Project | unit | BL5 | BL5-C | |
| processing range | Max swing diameter over bed | Mm(in) | Φ500
(20) |
Φ500
(20) |
| The largest rotary diameter on the saddle. | mm(in) | Φ320
(12.598) |
Φ320
(12.598) |
|
| Max turning length | mm(in) | 500
(19.685) |
500
(19.685) |
|
| Max. turning diameter | mm(in) | Φ370
(Φ14.567) |
Φ370
(Φ14.567) |
|
| principal axis | Maximum rod diameter.
(with hollow chuck) |
mm(in) | Φ51
(Φ2) |
Φ51
(Φ2) |
| Hydraulic chuck diameter | mm(in) | Φ210(8) | Φ210(8) | |
| mode of spindle head | A2-6（GB5900.1） | A2-6
（GB5900.1） |
||
| Thru-hole of spindle | mm(in) | Φ62
(Φ2.441) |
Φ62
(Φ2.441) |
|
| maximum speed of spindle | r/min(rpm) | 4500 | 4500 | |
| Main motor rated power.
(continuous /30 minutes) |
kW(hp) | 11/15
(15/20.4) |
11/15
(15/20.4) |
|
| tailstock | Sleeve diameter / stroke | mm(in) | Φ90/100
(Φ3.543/ 3.937) |
Φ90/100
(Φ3.543/ 3.937) |
| Standard/live spindle structure apex taper | MT No. | 5/4 | 5/4 | |
| Sliding base | angle of inclination | DEG | 45° | 45° |
| migration length X | mm(in) | 210(8.268) | 210(8.268) | |
| migration length Z | mm(in) | 550(21.654) | 550(21.654) | |
| Fast moving speed X/Z | m/min(ipm) | 20/20
(787/787) |
32/32
(1260/1260) |
|
| knife rest | stations of tool carrier | 8/12 | 8/12 | |
| Tool size (turning/boring) | mm | 25×25/Φ40 | 25×25/Φ40 | |
| accuracy | X/Z Positioning accuracy | mm(in) | 0.008/0.008
(0.0003150/0.0003150) |
0.006/0.006(0.0002362/0.0002362) |
| X/Z repeated positioning accuracy | mm(in) | 0.003/0.004(0.0001811/0.0001575) | 0.003/0.003(0.0001811/0.0001811) | |
| other | power source | kVA | 35 | 35 |
| Volume (length x width x height) | mm(in) | 2860×1830×2020
(112.6×72×79.5 ) |
2860×1830×2020
(112.6×72×79.5 ) |
|
| total weight | kg(lbs) | 4500
(9,923) |
4500
(9,923) |
|
