Высокоточный внутришлифовальный станок с ЧПУ IG150: Превосходство и эффективность
Высокоточный внутришлифовальный станок с ЧПУ IG150 представляет собой инновационное решение для шлифовки, сочетающее в себе высокую точность, удобство эксплуатации и компактность. Он идеально подходит для различных производственных условий, от крупных предприятий до небольших мастерских.
Эргономичный дизайн и компактность
Эргономичный дизайн
Корпус станка IG150 разработан с учетом эргономических принципов, обеспечивая удобство и простоту в эксплуатации. Это позволяет операторам работать более эффективно и с меньшей усталостью, что в конечном итоге повышает производительность.
Компактность
Компактный внутришлифовальный станок занимает минимальное пространство, что делает его подходящим для установки в любых мастерских, даже с ограниченной площадью. Это особенно важно для небольших производств, где каждый квадратный метр на счету.
Передовые технические характеристики
Автоматическая система смазки
Скользящая поверхность станка оснащена системой автоматической смазки с применением статического давления, что обеспечивает плавное движение и высокую износостойкость. Эта система минимизирует трение и увеличивает срок службы оборудования.

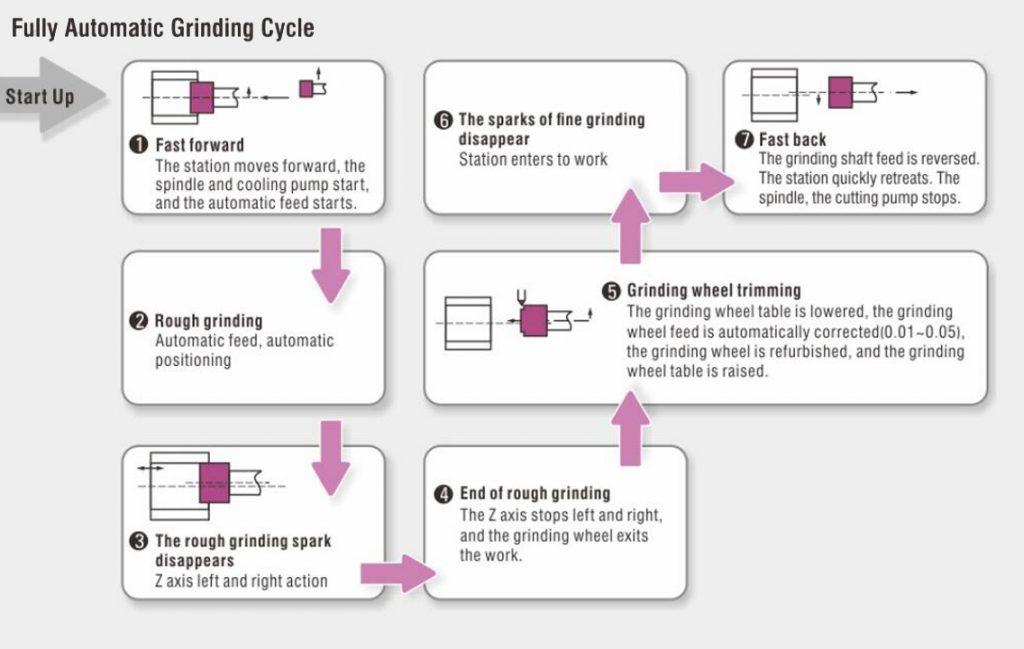

Полностью автоматическое шлифование
Станок IG150 поддерживает полностью автоматическое шлифование, включая грубое шлифование, правку, тонкое шлифование и бесискровый цикл шлифования. Это позволяет достичь высокой точности и значительно увеличить производственные мощности. Он подходит как для массового производства, так и для шлифования небольшого количества изделий различной формы.
Высокоточные подшипники и шпиндель
Головка станка оснащена подшипниками P4 высокой точности, что обеспечивает высокую точность, жесткость и тихую работу. Это важный фактор для достижения высокого качества обработки и уменьшения уровня шума в рабочей зоне.
Прецизионный шариковый винт и сервомотор
Подающая ось станка оснащена прецизионным шариковым винтом, приводимым в действие сервомотором, что позволяет осуществлять подачу без деления на секции. Это обеспечивает более точное и плавное перемещение, что особенно важно при обработке сложных деталей.
Автоматическая правка и коррекция
Режим правки осуществляется с помощью ЧПУ, что позволяет автоматически корректировать и править шлифовальные круги. При использовании алмазного или CBN круга можно выбрать режим без коррекции. Для трудных в обработке деталей предусмотрены различные режимы коррекции, что гарантирует наилучшее качество обработки.
Массовое производство и автоматизация
Станок IG150 идеально подходит для массового производства. Для повышения эффективности могут быть установлены автоматические системы подачи и выгрузки. Это позволяет значительно сократить время на вспомогательные операции и повысить общую производительность.
ПАРАМЕТРЫ ВЫСОКОТОЧНОГО ВНУТРИШЛИФОВАЛЬНОГО СТАНКА с ЧПУ IG150
| Параметр | IG150 | IG150-I |
|---|---|---|
| Диапазон внутреннего диаметра шлифования | Φ6-150 мм | Φ6-200 мм |
| Макс. глубина шлифования отверстия | 150 мм (для интегрированного шпинделя: 300 мм) | 200 мм |
| Диаметр вращения стола | 520 мм | 520 мм |
| Диаметр вращения внутри водонепроницаемого кожуха | 320 мм | 320 мм |
| Макс. ход рабочего стола | 540 мм | 540 мм |
| Скорость вращения шпинделя заготовки | 0~3000 об/мин | 0~3000 об/мин |
| Скорость подачи стола шпинделя | 8 м/мин | 8 м/мин |
| Скорость подачи по оси X | 8 м/мин | 8 м/мин |
| Минимальная величина перемещения по оси X | 0.001 мм | 0.001 мм |
| Минимальная величина перемещения по оси Z | 0.001 мм | 0.001 мм |
| Регулировка угла вращения стола шпинделя | Вперед 15° назад 2″ | Вперед 15° назад 2″ |
| Метод подачи | Серводвигатель | Серводвигатель |
| Двигатель шлифовального круга | 2 л.с. (трехфазный двигатель) | 2 л.с. (трехфазный двигатель) |
| Серводвигатель оси X | 1.5 кВт (1 ось) | 1.5 кВт (1 ось) |
| Серводвигатель оси Z | 2.0 кВт | 2.0 кВт |
| Занимаемая площадь | 2500 мм (Д) x 2100 мм (Ш) | 2500 мм (Д) x 2100 мм (Ш) |
| Вес (приблизительно) | 3000 кг | 3200 кг |
Стандартное оборудование
1. Устройство охлаждения для шлифовки (водяной бак/насос/труба) (1 комплект)
2. Алмазная ручка для обрезки (1 шт)
3. Столик с регулировкой угла (1 шт)
4. Набор инструментов (шестигранные ключи/гаечный ключ/отвертка) (1 шт)
5. Пост шлифовального круга шпинделя (3 шт)
6. Высокоскоростной шлифовальный шпиндель (с регулируемыми оборотами — дополнительная комплектация) (1 шт)
7. Базовый блок для настройки (6 шт)
Дополнительное оборудование
1. Гидравлическая трехкулачковая патронная головка
2. Фланец для патрона

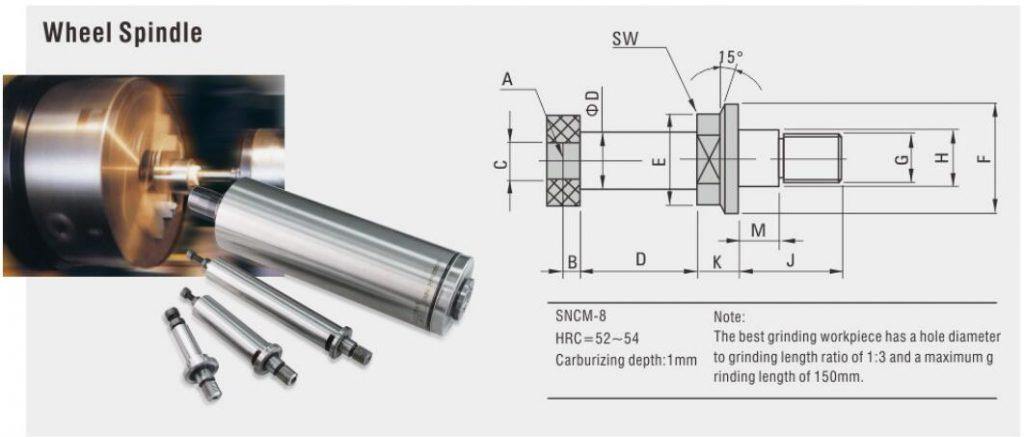

3. Механический шпиндель: 10 000/20 000/30 000 об/мин
Электрический шпиндель: 40 000/100 000 об/мин
4. Устройство для обнаружения концевой поверхности
5. Магнитный фильтр
6. Фильтр с бумажной лентой
7. Закрытый полный кожух и автоматическая дверь
