Технические характеристики токарного станка с ЧПУ с наклонной станиной BR7520 BR7520A
| Предметы | BR7520 | BR7520A |
| Обрабатывающая способность | ||
| Макс. диаметр над станиной | 500 мм: Φ500 мм 1000 мм: Φ450 мм |
500 мм: Φ500 мм 1000 мм: Φ450 мм |
| Макс. диаметр обработки над суппортом | Φ320 мм | Φ320 мм |
| Макс. длина поворота | 500/1000мм | 500/1000мм |
| Макс. диаметр поворота | Φ370 мм | Φ370 мм |
| Макс. диаметр стержня | Φ51 мм | Φ51 мм |
| Шпиндель | ||
| Нос шпинделя | А2-6 | А2-6 |
| Диаметр сквозного отверстия шпинделя | Φ62 мм (опционально: Φ87 мм) |
Φ62 мм |
| Скорость вращения шпинделя | 40-4000 об/мин | 75-2500 об/мин |
| Мощность главного двигателя | 11/15 кВт | 11/15 кВт |
| Диаметр гидравлического патрона | 8 дюймов | 8 дюймов |
| Путешествие и быстрый ход | ||
| Перемещение по оси X | 210 мм | 210 мм |
| Перемещение по оси Z | 550/1010мм | 550/1010мм |
| Ускоренный ход оси X/Z | 12 / 16 м/мин | 12 / 16 м/мин |
| Задняя бабка | ||
| Диаметр пиноли задней бабки | Φ90 мм | Φ90 мм |
| Ход пиноли задней бабки | 100 мм | 100 мм |
| Конус центра задней бабки | МТ-5 | МТ-5 |
| Башня | ||
| № револьверной станции | 12 (опционально: 8) | 12 (опционально: 8) |
| Размер токарного инструмента | 25×25 мм | 25×25 мм |
| Размер бурового инструмента | Φ40 мм | Φ40 мм |
| Другой | ||
| Угол наклона | 45° | 45° |
| Тип направляющей | Коробчатый путь | Коробчатый путь |
| Габаритный размер | 500 мм: 2850x1800x1850 мм 1000 мм: 3730x1820x1930 мм |
|
| Вес нетто | 4500/5000 кг | |
Оборудование
| Пункт 01 | Описания | |
| 01.01 | FANUC Oi TF | |
| 01.02 | Серводвигатель оси X/Z FANUC | |
| 01.03 | BR7520::Серводвигатель переменного тока FANUC BR7520A: Серводвигатель переменного тока CTB |
|
| 01.04 | 8-дюймовый трехкулачковый полый гидравлический патрон | |
| 01.05 | Гидравлическая задняя бабка | |
| 01.06 | Итальянский инструментальный пост DM с 12 станциями | |
| 01.07 | Система охлаждения. | |
| 01.08 | Рабочий свет | |
| 01.09 | Автоматическая система смазки | |
| 01.10 | Теплообменник для электрошкафа | |
| 01.11 | Полностью закрытая защита от брызг | |
| 01.12 | Установка демпфирующих прокладок |
Опции
| Пункт 02 | Описания | |
| 02.01 | Система ЧПУ SIEMENS828D | |
| 02.02 | Конвейер для стружки | |
| 02.03 | инструментальный пост на 8 позиций |

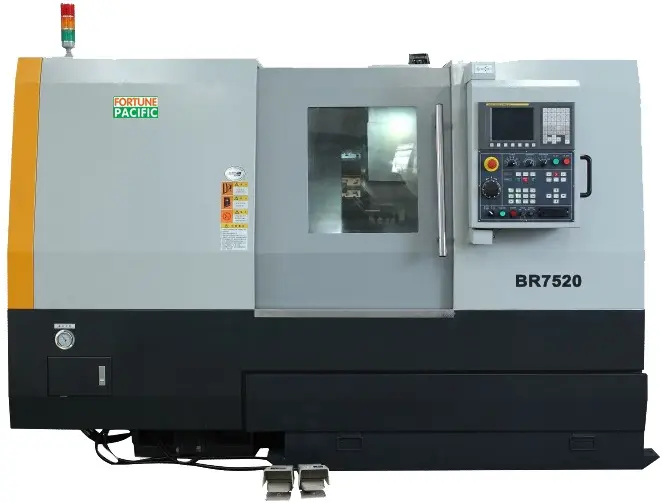

Токарный станок с ЧПУ с наклонной станиной BR7520 BR7520A
В современном производстве высокие требования к точности, надежности и производительности оборудования являются ключевыми факторами успеха. Токарный станок с ЧПУ с наклонной станиной BR7520 BR7520A представляет собой передовое решение для высокоточной обработки деталей различных материалов.
Преимущества токарного станка с ЧПУ с наклонной станиной BR7520 BR7520A
Высокая точность обработки
Одним из главных преимуществ BR7520 BR7520A является его высокая точность обработки. Система управления ЧПУ позволяет программировать сложные операции с минимальными погрешностями. Прецизионные направляющие и мощные приводы минимизируют вибрации и обеспечивают точность позиционирования, что особенно важно при работе с высокоточными деталями.
Повышенная производительность
Станок BR7520 BR7520A оснащен мощным двигателем и высокоскоростными шпинделями, что позволяет достичь высокой производительности. Быстрая смена инструментов и автоматизация большинства процессов сокращают время на выполнение операций, повышая общую эффективность производства. Возможность выполнения нескольких операций за один установ позволяет значительно увеличить объем выпускаемой продукции.
Универсальность
Станок BR7520 BR7520A может выполнять широкий спектр операций, включая токарную обработку, нарезку резьбы, сверление и расточку. Это делает его идеальным для использования в различных отраслях промышленности, таких как машиностроение, авиастроение, автомобилестроение и энергетика. Возможность быстрой переналадки станка под различные задачи позволяет эффективно использовать его в условиях переменного производства.
Применение токарного станка с ЧПУ с наклонной станиной BR7520 BR7520A
Машиностроение
В машиностроении токарный станок BR7520 BR7520A используется для обработки крупных и сложных деталей, таких как валы, корпуса и другие конструктивные элементы. Высокая точность и производительность позволяют изготавливать компоненты, соответствующие строгим требованиям к качеству и надежности.
Авиастроение
В авиастроении требования к точности и качеству особенно высоки. Станок BR7520 BR7520A применяется для изготовления авиационных компонентов, таких как детали двигателей и конструктивные элементы, обеспечивая высокую точность и соответствие стандартам безопасности.
Энергетика
В энергетической промышленности BR7520 BR7520A используется для производства компонентов турбин, генераторов и других энергетических устройств. Надежность и точность обработки способствуют повышению эффективности.
Современные производственные процессы требуют высокоточного и надежного оборудования для обработки различных деталей. Токарный станок с ЧПУ с наклонной BR7520 BR7520A станиной является идеальным решением для таких задач, обеспечивая превосходное качество обработки и высокую производительность.
Функции
- Интегрированное основание и станина из высококачественного чугуна обладают высокой жесткостью.
- Направляющие из высококачественного чугуна, направляющие с пластиковым покрытием, малая динамическая и статическая сила трения.
- Шпиндель работает в прецизионных радиально-упорных шарикоподшипниках большого диаметра и двухрядных цилиндрических роликоподшипниках, приводимых в движение мощным серводвигателем, что обеспечивает исключительную жесткость и большой крутящий момент на низкой скорости.
- Шариковые винты используются в осях X и Z, которые поддерживаются японскими радиально-упорными подшипниками NSK, особенно для винтов. Таким образом, значительно улучшаются жесткость и сопротивление тепловым деформациям винтов, а также точность подачи.
- Хорошо герметичный электрический шкаф токарного станка с ЧПУ вместе с кондиционером внутри шкафа гарантируют правильную работу управления в условиях высокой температуры и влажности окружающей среды.
- Пристальное внимание уделяется граничным технологиям. Так что защита токарного станка надежна. Нет стружки, охлаждающая жидкость разбрызгивается или вылетает при сильном резании или распылении охлаждающей жидкости под давлением.
- Патрон зажимается и разжимается гидравлически. Вал задней бабки выдвигается наружу и внутрь. Оба они могут управляться программой.
