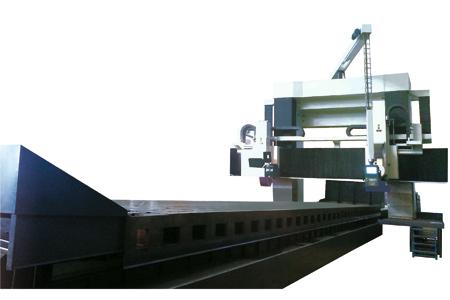

– Станок использует портальную компоновку с двумя колоннами, балками и корпусом основания.
– Балка имеет лестничную конструкцию с частично крепящимся стальным направляющим рельсом и роликовым блоком, обладает высокой жесткостью и хорошими механическими характеристиками.
– Шпиндель шлифовальной головки имеет структуру динамического и статического осевого подшипника, что обеспечивает долгий срок службы, высокую точность движения и хорошую антивибрационную характеристику.
– Рабочий стол приводится в движение гидроцилиндром, имеет бесступенчатую регулировку скорости, стабильное перемещение и низкий уровень шума.
– Главный двигатель гидравлической станции использует сервомотор и изменяет расход в соответствии со скоростью мотора, что позволяет сэкономить энергию и повысить эффективность.
– Вертикальная головка шлифования имеет возможность вращения с помощью конечного шестеренчатого диска, что обеспечивает большой диапазон обработки и позволяет удовлетворить потребности в точной обработке крупных деталей.
– Имеется удобный интерфейс взаимодействия человек-компьютер, обеспечивающий простую и эффективную работу.
Технические характеристики :
Technical Description | Unit | MKW5225A | MKW5230A | MKW5240A |
Table width | mm | 2000 | 2500 | 3000 |
Table length | m | 6/8/10/12/14/15/16 | 8/10/12/13/14/15/16 | 8/10/12/13/14/15/16 |
Max. grinding height | mm | 2000/2500/3000 | ||
Column distance | mm | 2500 | 3000 | 4000 |
Horizontal wheel head motor | kw | 30 | 30 | 30 |
Horizontal wheel size | mm | φ600*150*305 | φ600*150*305 | φ600*150*305 |
Horizontal spindle speed | mm | 1050 | 1050 | 1050 |
Vertical head motor | mm | 15 | 15 | 15 |
Vertical travel of Horizontal head | mm | 250 | 250 | 250 |
Vertical travel of vertical head | mm | 800 | 800 | 800 |
Vertical wheel size | mm | φ600*100*250 | φ600*100*250 | φ600*100*250 |
Vertical spindle speed | mm | 800-2500 | 800-2500 | 800-2500 |
Vertical head rotation | ° | ±90 | ±90 | ±90 |
Базовая комплектация:
– Система охлаждения
– Уровневые клинья
– Крепежные винты для фундамента
– Фланец для установки шлифовального круга
– Вал для балансировки шлифовального круга
– Стандартный шлифовальный круг
– Руководство по эксплуатации
– Основание для заточки шлифовального круга
– Контроллер PLC и сенсорный экран
– Магнитный сепаратор
Дополнительные комплектующие:
– Алмазный стержень
– Стенд для балансировки шлифовального круга
– Система цифрового отображения позиции (DRO)
– Магнитная плита
