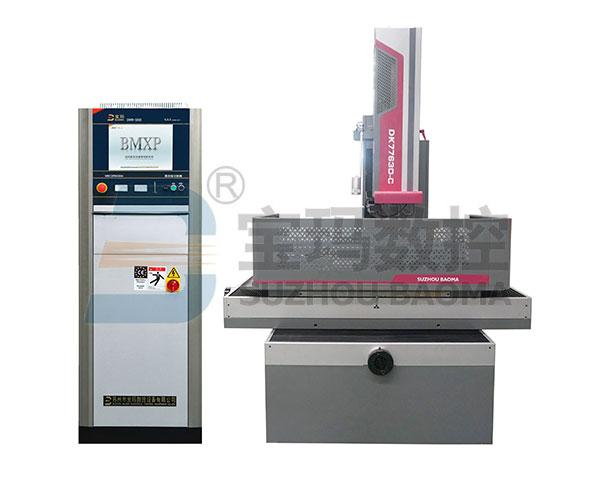

Проволочно-вырезной высокопроизводительный электроэрозионный станок DK7763D-CT

Конструкция проволочно-вырезного высокопроизводительный электроэрозионный станок DK7763D-CT станка

Механизм наклонного резания: Приводится в движение двумя шаговыми двигателями для реализации движений по осям U и V, что позволяет обеспечить одновременное движение по 4 осям (X, Y, U, V).

Конструкция рамы проволоки: Симметричная конструкция верхней и нижней рамы для поддержания натяжения молибденовой проволоки в нормальном диапазоне. Одинаковое количество направляющих роликов обеспечивает равномерное натяжение проволоки по всей длине, что предотвращает ее обрыв независимо от толщины обрабатываемой детали. В отличие от «С»-образной конструкции, используемой другими производителями, наша конструкция сокращает путь перемещения проволоки, чтобы избежать вибрации во время работы и обеспечить точность.

Рабочий стол: Рабочий стол с Т-образными пазами, с поставляемым в комплекте стандартным зажимным приспособлением.

Система намотки и перемещения проволоки: Барабан для намотки проволоки изготовлен из специальной стали, более стабильный и коррозионностойкий. Преобразователь Emerson (США) управляет направлением движения, что позволяет увеличить срок службы, повысить точность, качество поверхности и снизить обрывы проволоки.

Станина: Отлита из высококачественного чугуна Meehanite (HT250) с использованием технологии литья по газифицируемым моделям, что обеспечивает высокую нагрузочную способность и сопротивление деформации. Максимальная нагрузка на рабочий стол превосходит показатели других китайских станков.

Направляющие и шариковые винты: Используются линейные направляющие из стали и высокоточные шариковые винты производства Тайваня.

Проволочно-вырезной электроэрозионный станок DK7763D-CT использует проволоку (молибденовую или вольфрамо-молибденовый сплав) в качестве электрода и рабочую жидкость в качестве среды. Электрический разряд происходит между электродом и заготовкой с использованием высокочастотного импульсного питания и пикового тока, что приводит к высокому нагреву и высокой энергии для эрозии заготовки. Траектория проволоки контролируется перемещением осей Х-Y и U-Y, приводимых в движение станком. Затем обрабатывается заготовка.

Проволочно-вырезной электроэрозионный станок DK7763D-CT отличается красивым дизайном, современной конструкцией, высокими техническими характеристиками и удобством в эксплуатации. В то же время он обладает высокой жесткостью, малой силой резания, большой несущей способностью, стабильным перемещением и безопасной работой. Он подходит для резки заготовок с высокой точностью, достаточной жесткостью, высокой прочностью, особенно холодных штампов, экструзионных штампов, пластиковых пресс-форм, зуборезных деталей, прецизионных деталей (включая большие конусы, равные конусы, неравные конусы, отклонения).

Молибденовая или вольфрамо-молибденовая сплавная проволока — это расходные материалы, используемые в проволочно-вырезных электроэрозионных станках средней скорости. Такие станки широко применяются в областях производства пресс-форм, автомобильных деталей, авиакосмической техники, электронных приборов, военной, легкой промышленности и бытовой техники.

Характеристики проволочно-вырезного электроэрозионного станка DK7763D-CT

1. Максимальная скорость резки 300 мм²/мин, каждые 800 000 мм² износа проволоки диаметром 0,01 мм.

2. Базовые аксессуары контроллера модели BMW с новым высокочастотным источником питания.

3. Двунаправленная автоматическая система натяжения проволоки.

4. С программным обеспечением BMXP, работающим на базе Windows, можно напрямую использовать AutoCAD.

5. Инвертор Mitsubishi (Япония).

6. Линейные направляющие от PMI.

7. ЖК-монитор.

8. Промышленный компьютер.

9. Централизованная система смазки.

10. Сертификат CE из Англии.

ОБЩИЕ ПАРАМЕТРЫ
