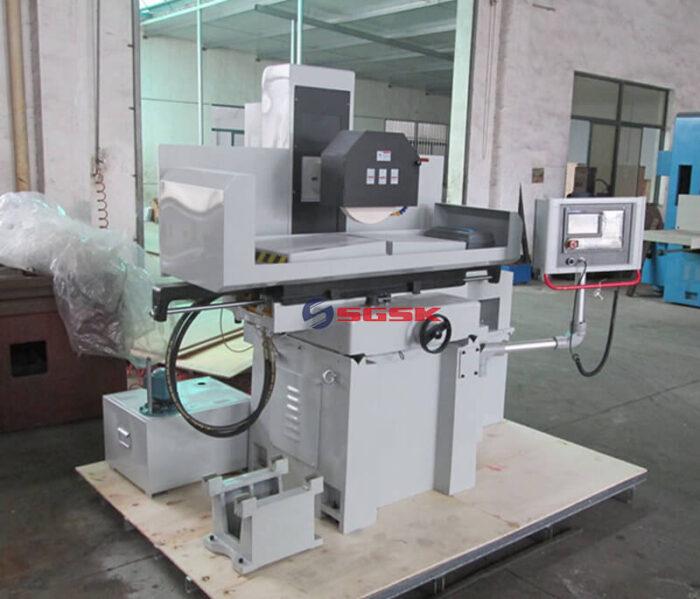

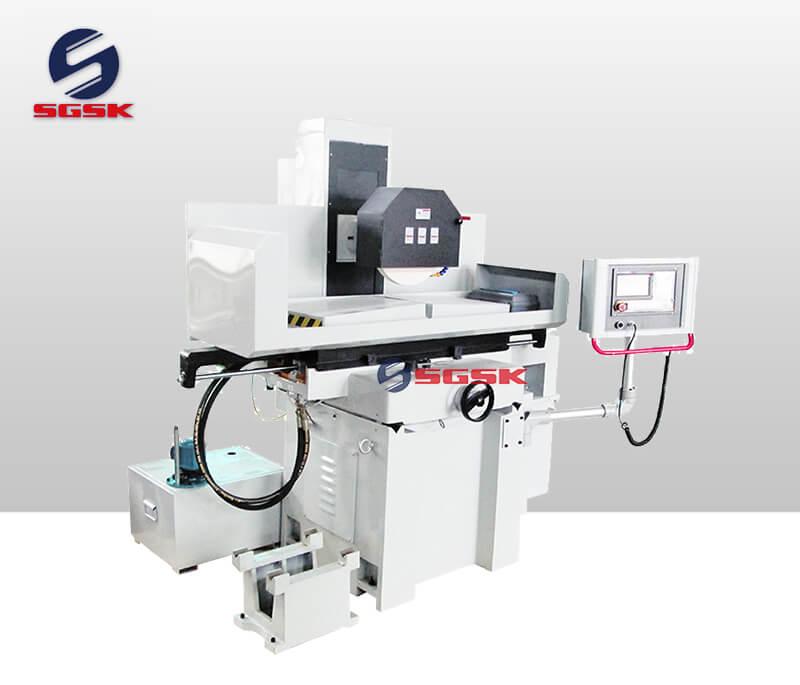

Основные характеристики гидравлического шлифовального станка с ЧПУ MYK1224:
1. Структура станка удобная, большой вес станины станка, отличная стабильность, использование поперечной седловой конструкции, хорошая жесткость, преимущества красивый внешнний вид и удобная эксплуатация.

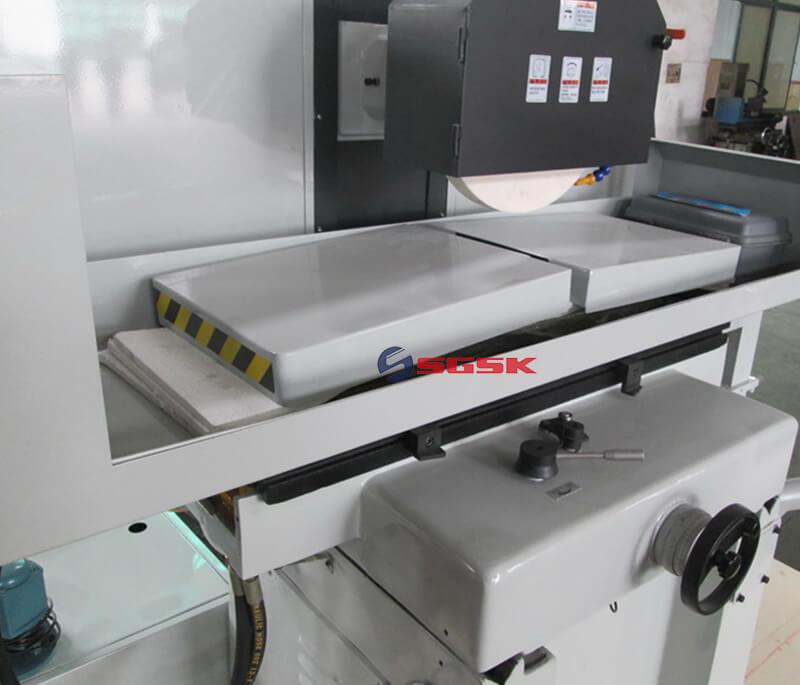

2. Горизонтальное перемещение рабочего стола (до и после) с помощью серводвигателя, прецизионного шарико-винтового привода, для обеспечения точности, точного позиционирования, в соответствии с процедурами автоматической подачи, автоматической и быстрой перемотки вперед и назад.
3. Вертикальное перемещение рабочего стола, использование плоской направляющей V-образной формы, использование гидравлической передачи, стабильная работа.
4. Движение шлифовальной головки вверх и вниз осуществляется серводвигателем, который позволяет достичь точной точности позиционирования, автоматической подачи и функции быстрого подъема.

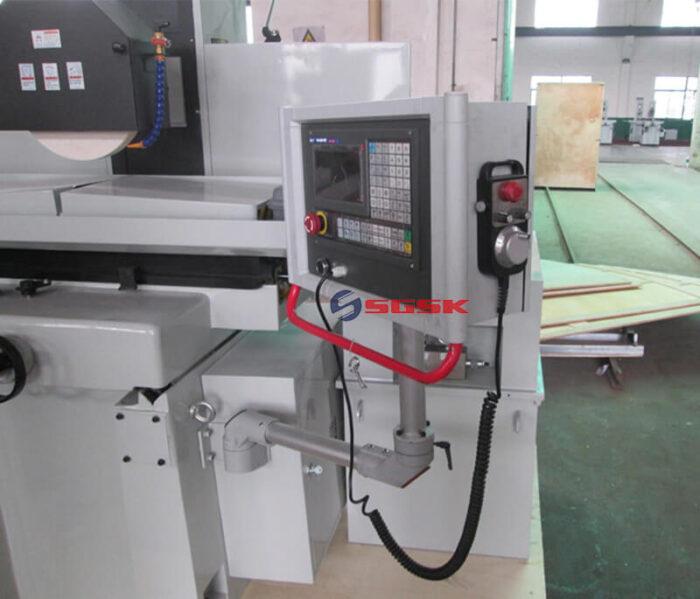

5. Система ЧПУ Гуанчжоу GSK96 и двухосевой ЧПУ, в соответствии с фактическими условиями обработки, свободное программирование, с импульсным колесом, подача по осям X и Z может свободно переключаться.
6. Станок оснащен полностью закрытым корпусом, может полностью закрывать всю рабочую зону, эффективно предотвращать разбрызгивание охлаждающей жидкости и железных опилок, а также в соответствии с требованиями клиентов подключать потолочное устройство для удаления пыли распылителем.
7. Характеристики шлифовального станка с ЧПУ реализуют трехосную полную автоматизацию, плоскошлифовальную машину со второй осью, снижая трудоемкость оператора, но также и одиночную автономную операцию, трехосевую автоматическую плоскошлифовальную машину, рабочий может быть 3 – 5 станками, работающими одновременно, значительно снижают трудозатраты, особенно при пакетной обработке, преимущество заметно.
Применение гидравлического шлифовального станка с ЧПУ MYK1224:
Применяется ко всем видам обрабатывающего оборудования, автозапчастей, приспособлений, магнитной стали, обрабатывающей промышленности деталей пресс-форм.
Станок может быть изготовлен из шлифовальной стали, железа, керамики и деталей из цветных металлов.
Основные технические параметры гидравлического шлифовального станка с ЧПУ MYK1224:
Specifications | Units | MYK1224 | ||
workbench | Worktable size (L * W) | mm | 600×300 | |
Max. travel of table | mm | 650×320 | ||
Table T slot (slot number x slot width) | mm | 1×14 | ||
Grinding head | Special grinding wheel size (o. d * w * i. d.) | mm | Ø300×30×Ø76.2 | |
Distance spindle center line to working table | mm | 520 | ||
Grinding wheel speed | r/min | 1450 | ||
The amount of feed | Table longitudinal (left and right) speed | m/min | 3-25 | |
Table transverse (front and rear) feed handwheel feed | m/min | 0.5-15 | ||
Grinding head(up and down)automatic feed | mm | 0.005-0.05 | ||
Grinding head up and down is fast lifting speed (approximate value) | m/min | 0.6 | ||
Hydraulic system | Hydraulic motor | KW | 2.2 | |
working pressure | MPa | 4 | ||
Fuel tank capacity | L | 100 | ||
Maximum flow rate | L/min | 20 | ||
Motor power | Spindle motor | kw | 3 | |
Cooling motor | W | 90 | ||
Elevator servo motor | kw | 1.0 | ||
Front and rear servo motor | kw | 1.0 | ||
working accuracy | The process surface of the base level of the parallel degree | mm | 300:0.005 | |
Surface roughness | μm | Ra0.32 | ||
Machine weight | Net weight | kg | 1500 | |
Gross weight | kg | 1600 | ||
Suction cup specification | mm | 600×300 | ||
External size (L * w * h) | mm | 2800×1600×1800 | ||
Packing size (L * w * h) | mm | 2900×1700×2000 |
