Основные характеристики горизонтального токарного станка CA6166:
1. Коробка и станина головки станка, задняя бабка, опорная плита и т.д. сочетание обработки поверхности ручным выскабливанием и тщательной проверки, эффективно обеспечивает точность и стабильность работы станка.
2. Станок изготовлен из высокопрочного чугуна, добавлены специальные материалы из меди и хрома, ширина станины 400 мм, глубина закалки рельсов станины до 4 мм, что эффективно улучшает и стираемость и стабильность станка.
3. Система смазки головки станка осуществляется насосом для принудительной циркуляции смазки, учитывая жаркую погоду на юге, гарантирует чистоту головки станка и теплового излучения, эффективно продлевает срок службы подшипников и шестерен.
4. Подшипник 4 Wafangdian используется в шпинделе станка, диаметр сквозного отверстия шпинделя 80 мм, зубчатое колесо станка с прецизионным шлифованием, может эффективно улучшить твердость зубчатых колес, снизить шум станка.
5. В станке используется ходовой винт отечественного бренда, в silk mother используется высококачественный бронзовый сплав, гарантирующий износостойкость и точное обслуживание.

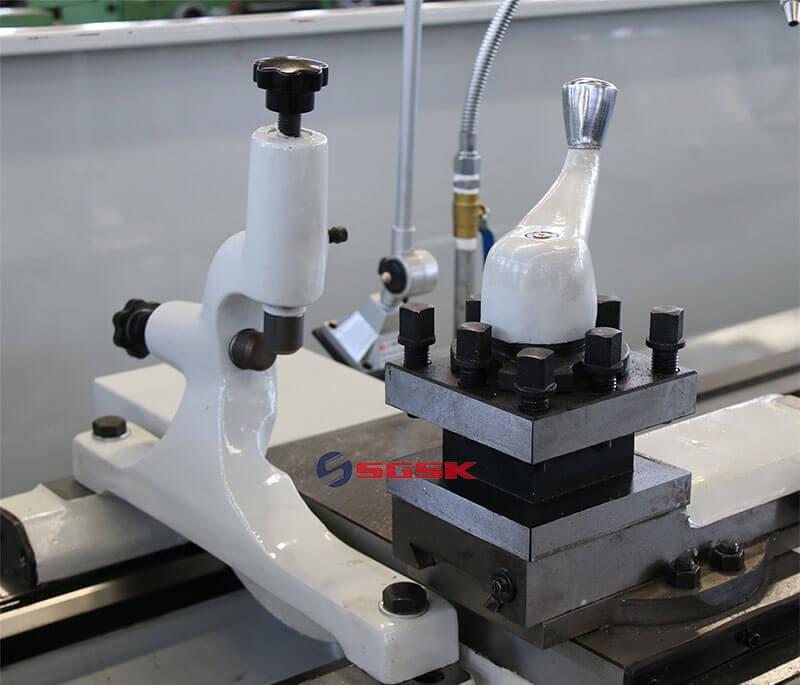

6. Машина оснащена высокопрочной четырехстоечной револьверной головкой Размер хвостовика: 25×25 мм.
Применение горизонтального токарного станка CA6166:
- Обычный горизонтальный токарный станок серии 1 CA используется для поворота внутренней и внешней цилиндрической поверхности, конической поверхности, поворота различной метрической и дюймовой резьбы, модуля резьбы, а также диаметра шага резьбы, характеризуется прочным горизонтальным токарным станком, широко применимая пакетная обработка различных деталей вала и диска.
2. Ширина рельса 400 мм имеет более высокую жесткость, поверхность рельса закалена промежуточной частотой, износостойкая.
3. Удобная концентрация оператора станка, скользящая пластина снабжена механизмом быстрого перемещения.
4. Жесткость конструкции станка и жесткость трансмиссии выше, чем у обычного токарного станка, коэффициент использования мощности высок, что подходит для сильной резки.
5. Перед тем, как покинуть завод по производству станков, станок тестируется строго в соответствии с процедурой проверки, для обеспечения хорошей стабильности и надежности в работе.
Основные технические параметры горизонтального токарного станка CA6166:
Specifications | CA6166 CA6166B CA6166C | |
Max. Swing over bed | 660mm | |
Max. Swing over carriage | 400mm | |
Max. length of work piece | 750mm/1000mm/1500mm/2000mm/2200mm/3000mm/4000mm | |
Width of bed | 400mm | |
Section of turning tool | 25x25mm | |
Spindle | Spindle speeds | 10-1400rpm/16-1400rpm(24steps) |
Hole through spindle | 52mm. (B:80mm). [C:105mm] | |
Spindle taper | NO.6(MT6)(B:Φ90 1:20)[C:Φ113 1:20] | |
Feed | Number of feeds | 64(kinds)(for each) |
Range of metric threads(kinds) | (1-192mm)44kinds | |
Range of inch threads(kinds) | (2-24tpi)21kinds | |
Range of module threads(kinds) | 0.25-48(Moduie39kinds) | |
Range of pitch threads(kinds) | 1-96DP(37kinds) | |
Tailstock | Max. tail stock spindle travel | 150mm |
Tail stock spindle diameter | 75mm | |
Taper of tail stock spindle center hole | NO.5(MT5) | |
Main motor | 7.5KW(10HP) | |
Packing dimensions (L*W*Hmm) | Overall dimensions for750mm | 2550x1140x1750 |
Overall dimensions for1000mm | 2700x1140x1750 | |
Overall dimensions for1500mm | 3200x1140x1750 | |
Overall dimensions for2000mm | 3700x1140x1750 | |
Overall dimensions for2200mm | 4030x1140x1750 | |
Overall dimensions for3000mm | 4850x1140x1750 | |
Overall dimensions for4000mm | 5800x1140x1750 | |
Weight (kg) | Length | G.W N.W. |
Weight for 750mm | 2380 2260 | |
Weight for 1000mm | 2570 2450 | |
Weight for 1500mm | 2810 2640 | |
Weight for 2000mm | 3050 2880 | |
Weight for 2200mm | 3390 3180 | |
Weight for 3000mm | 3930 3687 | |
Weight for 4000mm | 4580 4200 |
