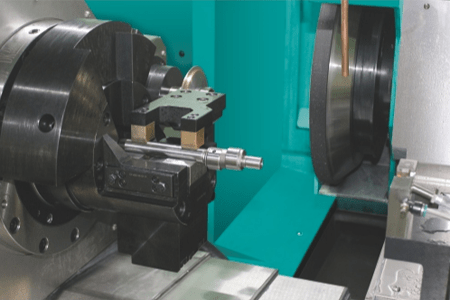

Technical Parameter :
NO. | ITEM | Parameter |
1 | The center height of the spindle relative to the bottom of the base | 435mm |
2 | Maximum grinding work-piece length | 300mm |
X Axis | ||
3 | Wheel spindle type | Hydrostatic suspension motorized spindle |
4 | Wheel spindle cooling type | Oil cooling |
5 | Maximum speed of grinding wheel spindle | 3500rpm |
6 | Radial runout of the conical surface of the front end of the grinding wheel spindle | 1μm |
7 | Axial movement of grinding wheel spindle | 1μm |
8 | Axial stiffness of grinding wheel spindle | ≥150 N/μm |
9 | Radial stiffness of grinding wheel spindle | ≥200 N/μm |
10 | Eccentric shaft grinding wheel size (OD×width×ID) | 400*55.5*180 |
11 | Thrust surface grinding wheel size (OD × width × ID) | 250*37*160mm |
12 | X axis maximum stroke | 430mm |
13 | X axis linear motor maximum thrust | 4620N |
14 | X axis linear motor acceleration | ≤0.2G |
15 | X-axis linear motor cooling method | Oil cooling |
16 | X-axis guide sliding mechanism | TSK/PMI high quality rail |
17 | Minimum resolution of X axis grating ruler | 0.1μm |
18 | X axis feed positioning accuracy | 1.5μm |
19 | X axis feed repeat positioning accuracy | 1.5μm |
Z Axis | ||
20 | Z axis spindle type | Ultra-precision motorized spindle with built-in encoder |
21 | Z-axis spindle cooling method | Oil cooling |
22 | Z axis spindle speed | 4500rpm |
23 | Z axis spindle coding type | Renishaw encoder
RESA30USA115B RA26BAA115B30A |
24 | Z axis balance level | G1 |
25 | Z-axis nose end face conical runout | 0.001mm |
26 | Z-axis spindle front end cone runout | 1μm |
27 | Z-axis spindle front end face beating | 1μm |
28 | Z axis spindle rear end outer circle runout | 0.005mm |
29 | Z-axis spindle rear end face beating | 0.002mm |
30 | Z axis maximum stroke | 380mm |
31 | Z axis servo motor power | 1.8KW |
32 | Z axis servo motor maximum speed | 3000rpm |
33 | Z axis maximum feed rate | 15m/min |
34 | Z axis feed positioning accuracy | 2μm |
35 | Z axis feed repeat positioning accuracy | 2μm |
36 | Rated speed of sanding spindle | 8000rpm |
37 | Sand repairing spindle cooling method | Water cooling |
38 | Sand repairing spindle power | 1.2Kw |
39 | Minimum feed of hand wheel | 0.001mm |
Lathe Electric Parts | ||
40 | Standard 3-phase power supply | 380V 3ph 50-60Hz |
41 | Control circuit voltage | 110vAC/24vDC. |
42 | Input voltage deviation range | ﹢/-10% |
43 | Full load power consumption (host) | 45KW |
Pneumatic Supply | ||
44 | Input air pressure | 5.5bar |
45 | Request flow | l/min |
46 | Air source standard | 8573-1:2001 |
Environmental Parameter | ||
47 | Standard machine noise | <75dB(A) |
48 | Ambient temperature | 0-40℃ |
49 | Environment humidity | ≤75% |
Others | ||
50 | CNC system and display | Lynuc System with 10.4 Inch LCD Touch screen |
51 | Net weight of oil cooler | 67Kg |
52 | The size of the machine tool (L* W * H) | 2635*1855*1760 mm |
53 | The size of the machine and its accessories (L×W×H) | 3000*1920*1760 mm |
54 | Net weight | 6000KG |
Базовая комплектация
1. Стандартная система подачи шлифовальной жидкости
2. 1 внешний шлифовальный круг
3. Упорный поверхностный шлифовальный круг 1
4. Ролики и ремонтное устройство
5. Стандартный цикл измельчения и правки
6. Система охлаждения масла шпинделя
7. Стандартный ручной набор инструментов
8. Система водяного охлаждения линейного двигателя и шпинделя передней бабки
9. Смазочные материалы, добавленные в первый раз
10. Руководство по программированию эксплуатации и техническому обслуживанию 1 комплект
Дополнительное оборудование :
1. Тросовый манипулятор
2. Автоматический механизм загрузки и разгрузки
3. Внешнее центрирующее устройство для эксцентрикового кругового станка
4. Индивидуальное приспособление для зажима заготовки
5. Интегрированное устройство фильтрации с магнитом и бумажной лентой
6. Коллектор масляных испарений
