ПАРАМЕТРЫ КРУГЛОШЛИФОВАЛЬНОГО СТАНКА M1332B
|
Model No. |
|
M1332Bx1000/1500/2000/3000 |
MC1332Bx2000/3000 |
|
Item No. |
|
10433210/10433215/10433220/10433230 |
10433222/10433232 |
|
Specifications |
|
|
|
|
Grinding length external |
mm |
1000/1500/2000/3000 |
2000/3000 |
|
Grinding diameters |
mm |
Φ8-320 |
Φ8-320 |
|
Center height |
mm |
180 |
180 |
|
Max traval of worktable |
kg |
150 |
500 |
|
Worktable speed |
m/min |
0.1-4 |
0.1-4 |
|
Max speed of gnnclng wlleel |
m/s |
35 |
35 |
|
Max travel of table |
mm |
1100/1600/2100/3100 |
2100/3100 |
|
Swinel range of worktable |
|
-3-+7°/-3-+6°/-2-+5°/-2-+3° |
-2-+5°/-2-+3° |
|
External wheel size |
mm |
Φ600x75xΦ305 |
Φ600x75xΦ305 |
|
Spindle speed of worktable |
r/min |
26 52 90 130 180 260 |
26 52 90 130 180 260 |
|
Grinding spindle speed |
r/min |
1100 |
1100 |
|
Headstock top |
morse |
NO.5 |
NO.5 |
|
Tailstock top |
morse |
NO.4/NO.4/NO.5/NO.5 |
NO.5 |
|
Rapid advance and win draw ammount |
mm |
50 |
50 |
|
Wheelhead displacement per |
mm |
2/0.5 |
2/0.5 |
|
rev of handwheel coarse/fine |
|
|
|
|
Wheelhead displacement per |
mm |
0.01/0.0025 |
0.01/0.0025 |
|
div of handwheel coarse/fine |
|
|
|
|
Total motor power |
kw |
14.27 |
14.27 |
|
Overall dimensions(LxWxH) |
mm |
(3605/4605/5605/7605)x1810x1515 |
(5605/7605)x1810x1515 |
|
Machine weight |
kg |
4000/4600/6600/8600 |
6600/8600 |
|
Working Accuracy |
|
|
|
Roundness |
≤1500 1.5um |
|
|
|
>1500 2.5um |
|
|
Surface waviness |
1um |
|
|
Uniform of dia.in longitudinal section |
≤750 5um |
|
|
|
>750 8um |
|
|
Surface roughness |
Ra0.16um |
|
|
Extra Accessories |
||
|
Wheel Balancing stand |
||
|
End-face dresser |
||
|
Main Accessories |
||
|
Complete set of electric equipment |
||
|
Complete set of coolant equipment |
||
|
Wheel flanges |
||
|
Wheel balancing mandrel |
||
|
Open type steady rest |
||
|
Leveling wedge |
||

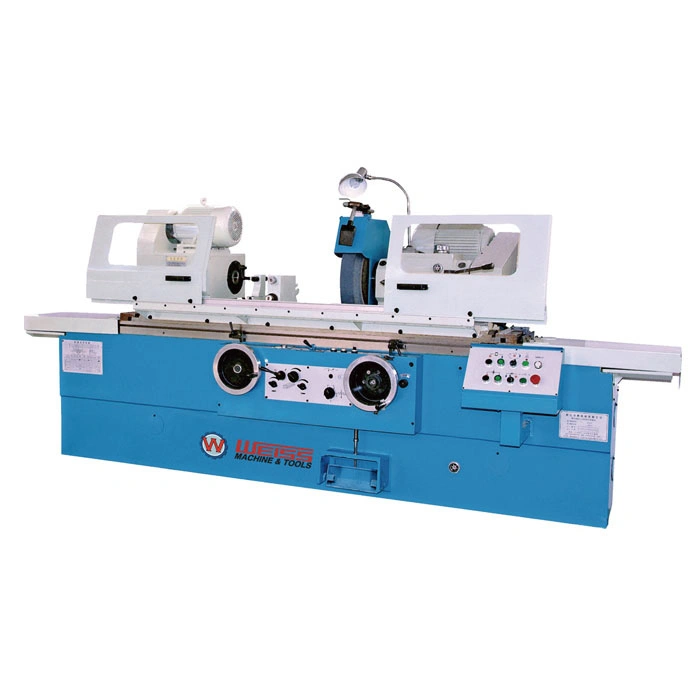

Круглошлифовальный станок M1332B: Обзор, Характеристики и Преимущества
Круглошлифовальный станок M1332B является усовершенствованной версией модели M1332A, разработанной для достижения высокой точности и эффективности при шлифовке цилиндрических деталей. Этот станок подходит для обработки различных типов цилиндрических поверхностей и обладает точностью IT6-1T5.
Основные характеристики
Круглошлифовальный станок M1332B обладает следующими техническими характеристиками:
- Длина шлифовки внешняя: 1000 мм / 1500 мм / 2000 мм / 3000 мм
- Диаметры шлифовки: Φ8-320 мм
- Высота центров: 180 мм
- Максимальный ход рабочего стола: 150 мм / 500 мм
- Скорость рабочего стола: 0.1-4 м/мин
- Максимальная скорость шлифовального круга: 35 м/с
Эти параметры обеспечивают высокую точность и гибкость в обработке различных деталей.
Особенности конструкции
Усовершенствованная конструкция
Круглошлифовальный станок M1332B разработан на основе модели M1332A, но с учетом всех недостатков и пожеланий пользователей, что позволило создать более совершенное и эффективное оборудование. Станок отличается улучшенной точностью и высокой производительностью.
Гидравлический привод рабочего стола
Вертикальный ход рабочего стола осуществляется гидравлическим приводом, что обеспечивает плавное и точное перемещение. Скорость перемещения стола регулируется бесступенчато, что позволяет оптимально настроить процесс обработки для различных задач. Также возможно управление ручным колесом с функцией смазки.
Гидравлическое быстрое перемещение шпинделя
Латеральный ход шпинделя оснащен функцией гидравлического быстрого перемещения вперед и назад, а также ручной микро-подачей. Это позволяет точно позиционировать шпиндель и ускорять процесс обработки.
Автоматическая циркуляция подачи шлифовального диска
Значительно повышает эффективность обработки и снижает затраты времени на настройку.
Независимые приводы
Каждый из основных узлов станка — заготовка, шлифовальный круг, масляный насос и шкив ремня — приводится в движение отдельным мотором. Это позволяет достичь высокой точности и надежности работы станка.
Высокая эффективность шлифовки
В шпинделе используются два комплекта скользящих подшипников, состоящих из четырех втулок, что обеспечивает высокую жесткость и устойчивость конструкции. Увеличенный шпиндель и мощный мотор обеспечивают высокую эффективность шлифовки.
Устройство для заточки шлифовального диска
Заточное устройство установлено на плиточной раме и оснащено гидравлическим устройством верхнего возврата задней бабки, что обеспечивает высокую точность и удобство в эксплуатации.
Безопасность и надежность
Станок оборудован электрическими и гидравлическими цепями для управления движущимися частями, что делает его безопасным и надежным в эксплуатации.
Преимущества использования круглошлифовального станка M1332B
Высокая точность обработки
Благодаря передовым технологиям и высококачественным комплектующим, станок M1332B обеспечивает высокую точность обработки деталей, что позволяет получать компоненты с минимальными допусками и высокой поверхностной чистотой.
Повышенная производительность
Гидравлические системы привода и автоматическая циркуляция подачи позволяют значительно повысить производительность обработки, что делает станок M1332B идеальным решением для серийного производства и обработки крупных партий деталей.
Надежность и долговечность
Прочный корпус и высококачественные материалы, используемые в конструкции станка, обеспечивают его надежность и долговечность. Это позволяет значительно снизить эксплуатационные расходы и увеличить срок службы оборудования.
Универсальность применения
Станок M1332B предназначен для шлифовки различных типов деталей, что делает его универсальным инструментом. Возможность обработки цилиндрических, конических и торцевых поверхностей расширяет спектр его применения.
Простота в эксплуатации
Современная система управления и эргономичный дизайн станка обеспечивают удобство в эксплуатации. Операторы могут быстро освоить работу на станке и эффективно выполнять различные задачи по шлифовке.
Применение в промышленности
Круглошлифовальный станок M1332B используется в различных отраслях промышленности, включая машиностроение, автомобилестроение, авиастроение и многие другие. Он идеально подходит для обработки валов, шпинделей, осей и других цилиндрических деталей, требующих высокой точности и качества поверхности.
Круглошлифовальный станок M1332B представляет собой высокоэффективное и универсальное оборудование для точной шлифовки цилиндрических деталей.
