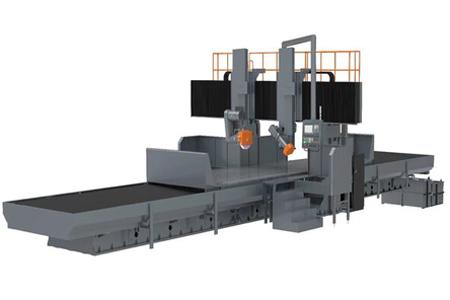

Портальный плоскошлифовальный станок MC(K)W53

Портальный плоскошлифовальный станок MC(K)W53: Инновационное решение для высокоточной обработки

Портальный плоскошлифовальный станок MC(K)W53 представляет собой современное высокоточное оборудование, которое разработано для обработки средних и крупных плоских поверхностей и направляющих различных машин. Этот станок оснащен передовыми технологиями и имеет надежную конструкцию с высокой жесткостью, что делает его незаменимым инструментом в таких отраслях, как машиностроение, автомобилестроение, энергетика и другие производственные сферы.

Основные особенности конструкции

Станок MC(K)W53 выполнен в портальном исполнении и включает замкнутую высокожесткую рамную конструкцию, состоящую из двух колонн, балки и станины. Такая конструкция обеспечивает высокую стабильность и точность обработки даже при работе с крупными заготовками. Включение передовых технологий в области механики, электроники и гидравлики позволяет добиться максимальной эффективности и качества обработки.

Особенности конструкции:

1. Гидростатические подшипники Одной из ключевых особенностей данного станка является применение гидростатических подшипников. Они обладают рядом преимуществ, включая:
   • Высокую точность движения.
   • Отсутствие износа, что увеличивает срок службы оборудования.
   • Малую пусковую мощность.
   • Высокую несущую способность и отличную виброустойчивость на больших скоростях.
2. Гидравлическое продольное движение Продольное движение стола осуществляется с помощью гидравлической системы с переменной скоростью, что обеспечивает плавную и точную работу, а также улучшает контроль над процессом шлифования.
3. ЧПУ управление вращающимся столом Для управления вертикальной головкой используется CNC система, которая позволяет точно регулировать углы с минимальным делением в 0,01 градуса. Это обеспечивает исключительную точность при обработке сложных поверхностей и направляющих.
4. Расширение до 2 осей ЧПУ Серия MKW может быть дополнительно оборудована системой ЧПУ, что позволяет расширить возможности станка и превратить его в двухосевую  ЧПУ машину. Это делает его универсальным и подходящим для сложных производственных задач.

Применение и возможности

Портальный плоскошлифовальный станок MC(K)W53 предназначен для шлифовки плоских поверхностей средних и крупных деталей, а также направляющих различных станков. Благодаря высокой жесткости и точности, этот станок идеально подходит для обработки таких деталей, как рамы, направляющие, плоские основания и другие крупные элементы.

Основные области применения:

• Машиностроение Этот станок широко используется для обработки направляющих станков, рам, корпусов машин и других крупных элементов в машиностроении. Высокая точность и надежность делают его идеальным решением для этой отрасли.
• Автомобилестроение В автомобильной промышленности станок может использоваться для шлифовки различных плоских элементов, таких как кузова и компоненты трансмиссий, что обеспечивает высокую точность и качество готовой продукции.
• Энергетика В энергетической промышленности данный станок может применяться для обработки крупных компонентов, таких как рамы турбин и другие элементы, требующие высокой точности и устойчивости при обработке.
• Металлообработка Станок MC(K)W53 используется для шлифовки различных металлоизделий с высокой точностью. Гидростатические подшипники и ЧПУ управление обеспечивают стабильную работу даже при обработке твердых и тяжелых материалов.

Преимущества использования станка MC(K)W53

1. Высокая точность обработки

Применение гидростатических подшипников и ЧПУ управления позволяет добиться исключительной точности при обработке плоских поверхностей. Это особенно важно при производстве деталей, требующих минимальных допусков.

2. Долговечность и надежность

Благодаря отсутствию износа у гидростатических подшипников и прочной конструкции станка, MC(K)W53 имеет длительный срок службы и может работать в условиях интенсивной эксплуатации без потери производительности.

3. Гибкость и расширяемость

Возможность расширения до двухосевой CNC системы делает этот станок универсальным решением для различных задач. Операторы могут легко настроить его под специфические требования производства, что повышает его универсальность и эффективность.

4. Плавность работы и контроль

Гидравлическое управление продольным движением стола обеспечивает плавное и контролируемое движение, что снижает вибрации и улучшает качество обработки. Переменная скорость движения позволяет точно настроить параметры под каждую конкретную задачу.

5. Надежная конструкция

Высокая жесткость рамы и применение передовых технологий в конструкции станка гарантируют его стабильную работу даже при работе с крупными и тяжелыми заготовками. Это делает его идеальным для работы в условиях больших нагрузок.

Его универсальность, надежность и долговечность делают его выгодным приобретением для различных производственных процессов в машиностроении, автомобилестроении и других отраслях промышленности.

ПАРАМЕРЫ ПОРТАЛЬНОГО ПЛОСКОШЛИФОВАЛЬНОГО СТАНКА MC(K)W53

Базовая комплектация:

— Система охлаждения
— Уровневые клинья
— Крепежные винты для фундамента
— Фланец для установки шлифовального круга
— Вал для балансировки шлифовального круга
— Стандартный шлифовальный круг
— Руководство по эксплуатации
— Основание для заточки шлифовального круга
— Контроллер PLC и сенсорный экран
— Магнитный сепаратор

Дополнительные комплектующие:
— Алмазный стержень
— Стенд для балансировки шлифовального круга
— Система цифрового отображения позиции (DRO)
— Магнитная плита
