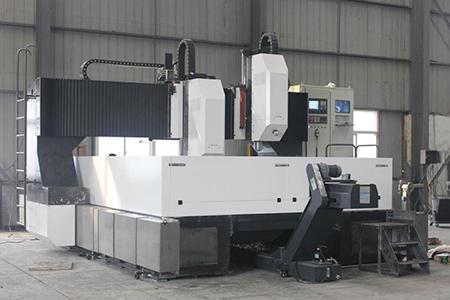

Портальный сверлильный станок с ЧПУ HD6040-1

Портальный сверлильный станок с ЧПУ HD6040-1: Идеальное решение для сверления крупных металлических пластин

Портальный сверлильный станок с ЧПУ HD6040-1 представляет собой мощное и высокотехнологичное оборудование, специально разработанное для обработки крупных металлических пластин, трубных досок, перегородок, фланцев и других элементов в таких отраслях, как нефтехимическая промышленность, производство котлов, ветроэнергетика, строительство мостов и башен. Этот станок отличается высокой точностью, производительностью и надежностью, что делает его незаменимым инструментом на производстве.

Применение HD6040-1

HD6040-1 нашел широкое применение в различных промышленных отраслях:

• Нефтехимическая промышленность: сверление трубных досок и фланцев.
• Производство котлов и теплообменников: обработка крупных металлических пластин.
• Ветроэнергетика: изготовление фланцев для ветровых турбин.
• Строительство: создание соединительных пластин для мостов и железных башен.

Технические характеристики HD6040-1

• Максимальная толщина обработки: до 250 мм.
• Рабочий стол: ширина Т-образного паза составляет 28 мм, с шагом 500 мм.
• Вертикальная каретка: количество сверлильных головок — 1.
• Конус шпинделя: BT50.
• Максимальный диаметр сверления: до φ50 мм.
• Скорость вращения шпинделя: от 30 до 3000 об/мин.
• Мощность двигателя шпинделя: 22 кВт.

Основные особенности станка HD6040-1

1. Высокая точность благодаря линейным направляющим

Станок оснащен линейными направляющими роликового типа, которые расположены с обеих сторон станинной базы. Это обеспечивает плавное и точное перемещение портала вдоль продольной оси. Синхронное перемещение по обеим сторонам портала осуществляется при помощи сервомотора и прецизионного шарикового винта с большим шагом, что повышает общую точность и стабильность обработки.

2. Независимое управление движениями кареток

На поперечной балке портала установлены две подвижные каретки, каждая из которых также перемещается по линейным направляющим роликового типа. Их движение контролируется отдельными сервомоторами и шариковыми винтами с большим шагом, что обеспечивает независимое и точное управление каждой кареткой.

3. Сверлильный шпиндель с высокой мощностью и точностью

Вертикальные сверлильные головки на каретках оснащены высокопроизводительными шпинделями, разработанными для работы под большой нагрузкой. Привод шпинделя осуществляется через ременную передачу, что обеспечивает стабильную и мощную работу. Точная тайваньская шпиндельная система с внутренним охлаждением и автоматической системой захвата инструмента делает процесс смены инструмента быстрым и удобным.

4. Гидравлическая система для балансировки и смены инструмента

Станок оснащен продвинутой гидравлической системой, которая обеспечивает гидравлический баланс вертикальной каретки и автоматическую смену инструмента с помощью гидравлического цилиндра. Это не только облегчает работу оператора, но и увеличивает производительность станка, сокращая время на технические остановки.

5. Современная система ЧПУ SIEMENS

Для управления станком используется система ЧПУ SIEMENS с интерфейсом RS232 и ЖК-дисплеем. Это позволяет автоматизировать процесс сверления и программирования станка, что значительно упрощает работу оператора. Дополнительно, функция автоматического программирования позволяет не только автоматически генерировать программы обработки, но и предварительно просматривать положение отверстий перед началом сверления, что помогает избежать ошибок и ускоряет процесс наладки.

6. Эффективная система охлаждения и удаления стружки

Для поддержания стабильной работы станка HD6040-1 и продления срока службы инструмента предусмотрена система автоматического удаления стружки с цепным транспортером и системой сбора стружки. Охлаждение инструмента осуществляется с помощью фильтрационной системы, которая включает насосы высокого и низкого давления для внутреннего и внешнего охлаждения инструмента. Это позволяет значительно повысить точность и чистоту обработки, а также продлить срок службы режущего инструмента.

Преимущества использования HD6040-1

1. Высокая производительность

Мощный двигатель шпинделя с 22 кВт и возможность обработки крупных металлических пластин толщиной до 250 мм делают этот станок идеальным для тяжелой промышленности. Он способен работать с самыми сложными материалами, обеспечивая высокую скорость и точность сверления.

2. Превосходная точность

Линейные направляющие роликового типа и шариковые винты с большим шагом обеспечивают плавное и точное перемещение всех элементов станка, что позволяет добиваться высокой точности обработки даже при больших нагрузках.

3. Удобство эксплуатации

Благодаря системе ЧПУ SIEMENS и интуитивно понятному интерфейсу операторы могут легко программировать и управлять станком. Автоматическое программирование и предварительный просмотр позиции отверстий помогают избежать ошибок и ускоряют процесс наладки.

4. Надежность и долговечность

Использование высококачественных компонентов, таких как тайваньский прецизионный шпиндель и автоматическая система смазки, гарантирует долгий срок службы станка и минимальное количество простоев для технического обслуживания.

5. Безопасность работы

Автоматическая система удаления стружки и охлаждения инструмента значительно снижает риск перегрева и повреждения инструмента, что повышает безопасность работы и уменьшает необходимость в ручных операциях.

Независимо от того, работаете ли вы в нефтехимической, строительной или любой другой отрасли, HD6040-1 поможет вам эффективно справляться с самыми сложными задачами.

ПАРАМЕТРЫ ПОРТАЛЬНОГО СВЕРЛИЛЬНОГО СТАНКА HD6040-1
