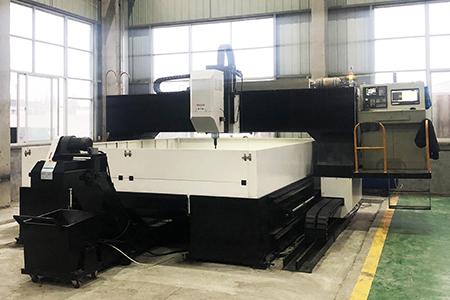

Портальный сверлильный станок с ЧПУ HD3020-1

Портальный сверлильный станок с ЧПУ HD3020-1: Высокоточное решение для сверления крупных металлических пластин

Портальный сверлильный станок с ЧПУ HD3020-1 — это высокоэффективное оборудование, специально разработанное для обработки крупных металлических пластин, трубных досок, фланцев и перегородок в таких отраслях, как нефтехимическая промышленность, производство котлов, ветроэнергетика и строительство мостов. Этот станок сочетает в себе мощь, точность и надежность, что делает его незаменимым инструментом на производстве.

Применение HD3020-1

HD3020-1 широко используется в различных отраслях промышленности:

• Нефтехимическая промышленность: сверление трубных досок и перегородок.
• Производство котлов и теплообменников: обработка крупных металлических пластин.
• Ветроэнергетика: сверление фланцев для ветровых турбин.
• Строительство мостов и башен: сверление соединительных пластин для мостов и железных конструкций.

Технические характеристики HD3020-1

• Максимальная толщина обработки: до 100 мм.
• Рабочий стол: ширина Т-образного паза — 28 мм, шаг — 500 мм.
• Максимальный крутящий момент: 280 Нм.
• Количество сверлильных головок: 1.
• Конус шпинделя: BT50.
• Максимальный диаметр сверления: до φ50 мм.
• Скорость вращения шпинделя: от 30 до 3000 об/мин.
• Мощность двигателя шпинделя: 22 кВт.

Особенности и преимущества HD3020-1

1. Прецизионные линейные направляющие для высокой точности

Станок HD3020-1 оснащен линейными направляющими роликового типа с обеих сторон станинной базы. Это обеспечивает плавное и точное перемещение портала вдоль оси станка. Продольное движение осуществляется с помощью синхронного привода через сервомотор и шариковую винтовую передачу с большим шагом, что способствует повышению точности и снижению вибраций при обработке.

2. Независимое управление каретками

На поперечной балке портала установлены две подвижные каретки, каждая из которых контролируется независимыми сервомоторами и шариковыми винтами. Это обеспечивает высокую гибкость и точность при позиционировании инструмента, что особенно важно при обработке сложных и больших деталей.

3. Мощный сверлильный шпиндель

Вертикальная сверлильная головка оснащена высокомощным двигателем на 22 кВт, что позволяет сверлить отверстия диаметром до 50 мм. Шпиндель вращается на скорости от 30 до 3000 об/мин, что делает станок универсальным инструментом для обработки различных материалов. Прецизионный тайваньский шпиндель с внутренним охлаждением и автоматическим механизмом смены инструмента позволяет быстро менять насадки и поддерживать высокую точность обработки.

4. Гидравлическая система

Станок оснащен гидравлической системой, которая обеспечивает балансировку вертикальной каретки и автоматическую смену инструмента с помощью гидравлического цилиндра. Это не только облегчает эксплуатацию станка, но и значительно повышает его производительность.

5. Система ЧПУ SIEMENS для простого управления

HD3020-1 оснащен системой ЧПУ SIEMENS с интерфейсом RS232 и ЖК-дисплеем. Система позволяет автоматизировать процесс программирования и управления станком. Дополнительная функция автоматического программирования помогает не только генерировать программы обработки, но и предварительно просматривать положение отверстий перед началом сверления, что снижает вероятность ошибок.

6. Эффективная система охлаждения и удаления стружки

Станок оборудован автоматическим транспортером для удаления стружки и системой охлаждения инструмента. Охлаждение осуществляется с помощью насоса высокого давления для внутреннего охлаждения и насоса низкого давления для внешнего охлаждения инструмента. Это позволяет поддерживать оптимальные условия работы инструмента и продлить его срок службы.

Преимущества использования HD3020-1

Высокая производительность

Благодаря мощному двигателю шпинделя и возможности сверления отверстий диаметром до 50 мм, HD3020-1 справляется с самыми сложными задачами обработки больших металлических пластин и фланцев. Высокая скорость вращения шпинделя обеспечивает быструю и качественную обработку различных материалов.

Точность и надежность

Использование высококачественных линейных направляющих и шариковых винтов гарантирует максимальную точность обработки даже при больших нагрузках. Это особенно важно для таких отраслей, как нефтехимия и производство ветроэнергетических установок, где точность и качество имеют критическое значение.

Простота эксплуатации

Интуитивно понятная система ЧПУ SIEMENS и функции автоматического программирования делают работу на станке простой и удобной даже для неопытных операторов. Дополнительные функции, такие как автоматическая смена инструмента и предварительный просмотр программы, помогают ускорить процессы наладки и уменьшить время простоя.

Надежность и долговечность

Станок изготовлен из высококачественных материалов и компонентов, таких как прецизионный тайваньский шпиндель и гидравлическая система балансировки, что обеспечивает его долговечность и минимальное количество простоев для технического обслуживания.

Безопасность работы

Автоматическая система удаления стружки и продвинутая система охлаждения инструмента значительно снижают риск перегрева и повреждения инструмента, что повышает безопасность работы и снижает необходимость в ручных операциях.

Независимо от того, работаете ли вы в нефтехимической отрасли, строительстве или производстве ветровых турбин, HD3020-1 обеспечит вам надежность, эффективность и высокую производительность.

ПАРАМЕТРЫ ПОРТАЛЬНОГО СВЕРЛИЛЬНОГО СТАНКА
