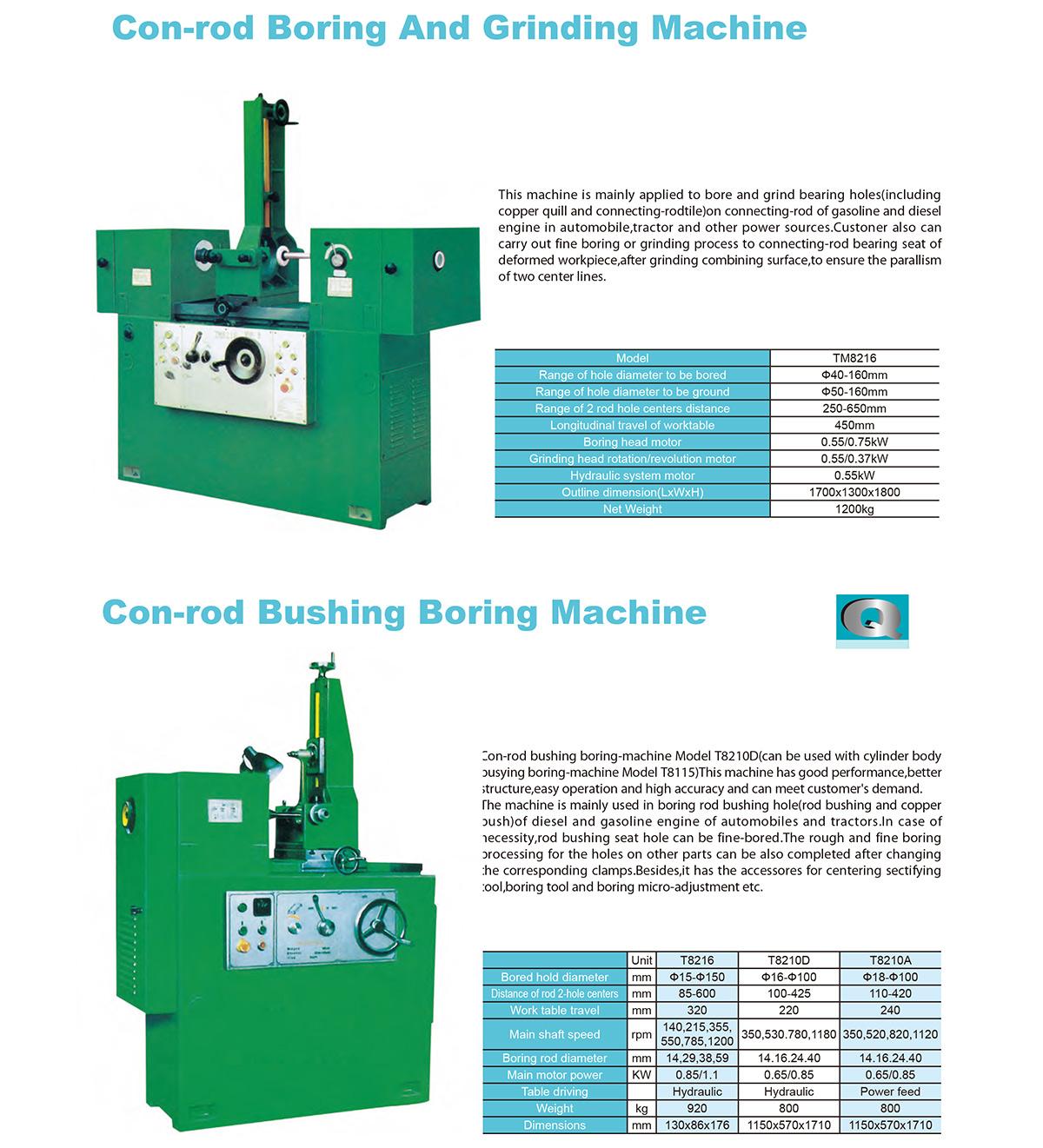

Станки для расточки шатунов, также известные как оборудование для расточки шатунов, являются своего рода станками, применяемыми для производства гладких и точных отверстий в заготовках за счет расширения существующих отверстий при помощи режущих инструментов. Они могу иметь простые наконечники из стали, твердого сплава или алмаза или могут иметь небольшие шлифовальные круги. Диаметр отверстий контролируется регулировкой расточных головок. Расточенные отверстия являются более точными в округлости, концентричности и параллелизме, чем просверленные отверстия. Оборудование для расточки шатунов, используемое в цехах для изготовления инструментов имеет вертикальные шпиндели и столы с зажимными приспособлениями для обрабатываемых деталей, которые перемещаются горизонтально в двух перпендикулярных направлениях таким образом, чтобы отверстия могли быть точно расположены. На заводах с крупным серийным производством оборудование для расточки шатунов является распространенным явлением.
Основные параметры | TM8216 |
Диапазон диаметра отверстий для расточки | Φ40 – Φ160 мм |
Диапазон диаметра отверстия для шлифови | Φ50 – Φ160 мм |
Диапазон расстояния между двумя центрами отверстий шатунов | 250 – 650 мм |
Продольное перемещение рабочего стола | 450 мм |
Двигатель расточной головки | 0.55/0.75 кВт |
Вращение шлифовальной головки/частота вращения двигателя | 0.55/0.37 кВт |
Гидравлический системный двигатель | 0.55 кВт |
Внешние размеры (длина× ширина × высота) | 1700 × 1300 × 1800 |
Вес нетто | 1200 кг |
