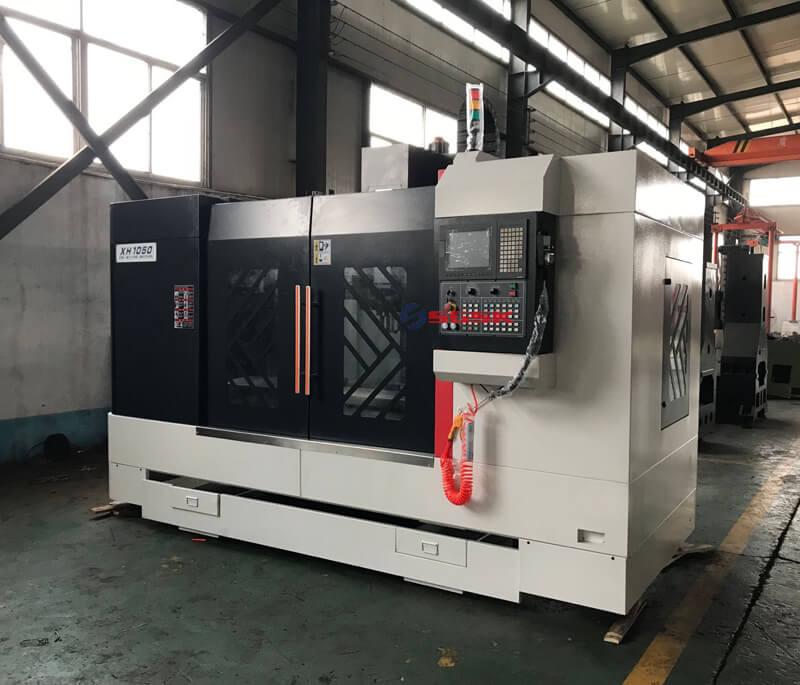

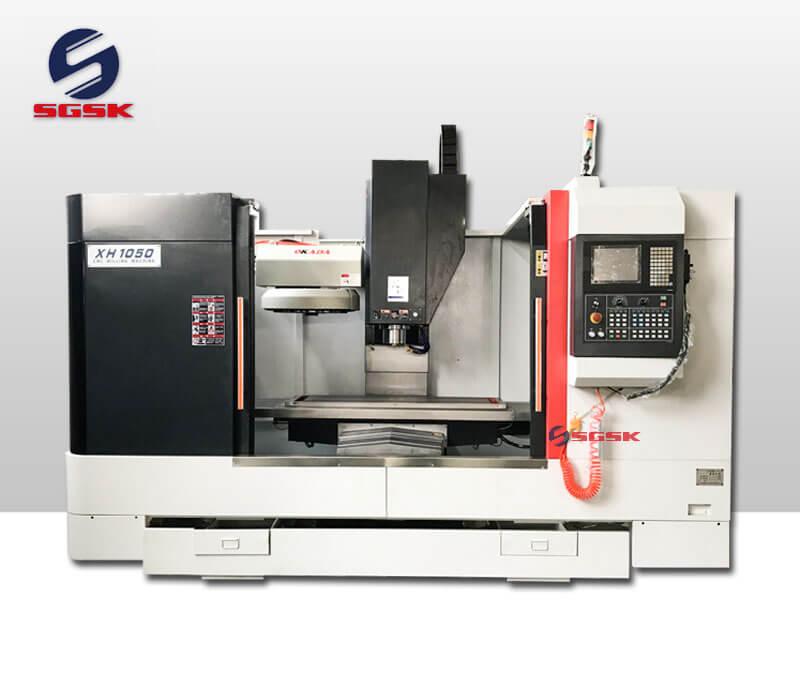

Применение вертикального обрабатывающего центра XH1050:
1. Основные компоненты, такие как: основание, колонна, верстак, средняя направляющая и подъемная направляющая, отлиты из высокопрочных материалов и обработаны методом искусственного старения для обеспечения стабильности при длительном использовании станков, обеспечивая стабильность производительности станка.

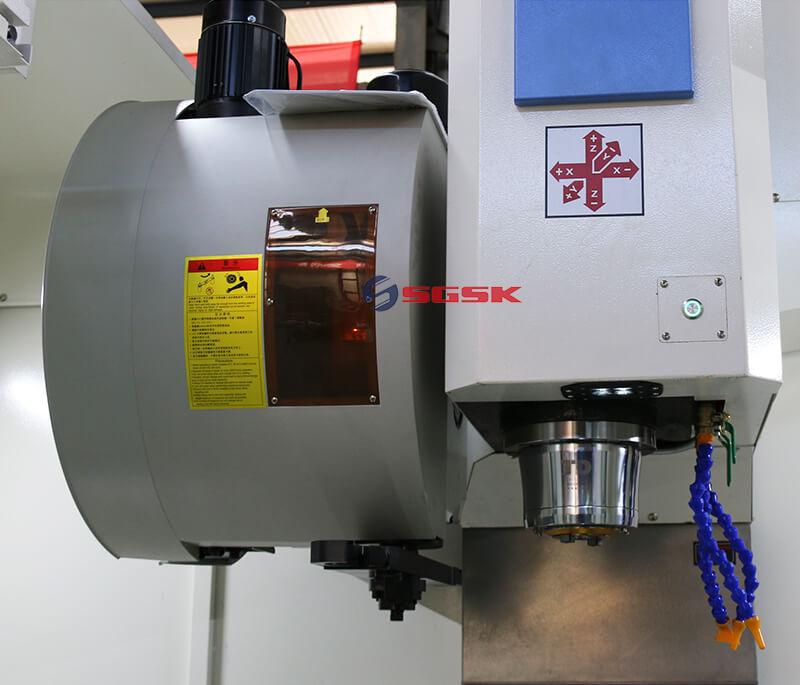

2, Выберите высокоскоростной, высокоточный, высокожесткий шпиндельный узел, высокую грузоподъемность, максимальную скорость 8000 об/мин.
3. Перемещение рабочего стола по оси X составляет до 1200 мм. Направляющие по осям Y и Z представляют собой широкие прямоугольные направляющие скольжения, которые закалены и прецизионно отшлифованы компанией super audio. Поверхность направляющей скольжения тщательно очищается и покрывается композитным материалом PTFE в сочетании с автоматической принудительной смазкой, что снижает сопротивление трению при движении подачи, уменьшает ползание на низкой скорости и увеличивает срок службы машины.
4. Все подающие устройства по осям X, Y и Z изготовлены из высокоточного, высокопрочного шарикового винта и серводвигателя для обеспечения точности позиционирования станка.
5. Направляющая и шариковый винт используют защитное устройство из нержавеющей стали для обеспечения очистки ходового винта и направляющей рейки для обеспечения точности привода машины.
6. Ось Z оснащена устройством балансировки веса для обеспечения плавного перемещения шпинделя.

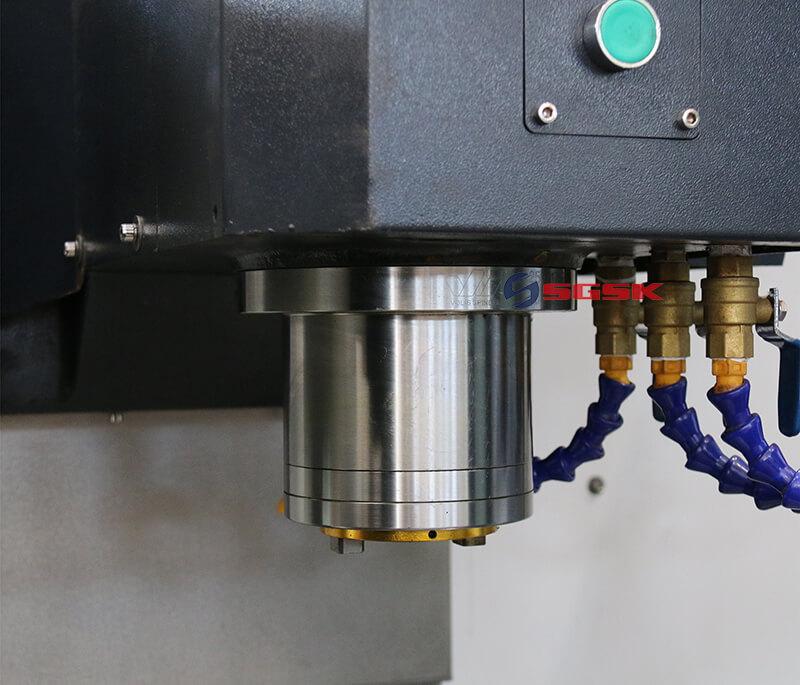

7. Электрическое устройство смазки может принудительно смазывать вертикальные, горизонтальные и наклонно-направляемые винты и направляющие рельсы, чтобы уменьшить износ станка и обеспечить эффективную работу станка. Система охлаждения может изменять расход охлаждающей жидкости, регулируя сопло в соответствии с различными режимами обработки.
8. Операционная система станка подвешена за рычаг в правом верхнем углу станка. Это соответствует эргономическому принципу. Блок управления может поворачиваться на определенный угол, и управление является удобным и надежным.
Vertical Machining Center Main Technical Specifications:
Specifications | unit | XH1050 |
Table size | mm | 1370×400 |
Table maximum load | kg | 400 |
X/Y/Z axis travel | mm | 1000x500x500 |
T slot number-width-space | 3-18-100 | |
Distance between spindlecenter and column surface | mm | 500 |
Distance between spindle endface and worktable surface | mm | 100-600 |
X rapid feed | m/min | 12 |
Y rapid feed | m/min | 12 |
Z rapid feed | m/min | 8 |
Max. spindle speed | r/min | 50-8000 |
Spindle taper | BT40 | |
Max. Tool diameter | Mm | 80/150 |
Spindle motor | kw | 5.5/7.5 |
X/Y/Z axis motor power | kw | 1.6/1.6/1.6 |
X/Y/Z axis motor torque | NM | 10 |
Coolant pump motor | W | 400 |
positioning accuracy | mm | 0.015/300 |
Repositioning accuracy | Mm | 0.008/300 |
X/Y/Z guide rail form | Box type | |

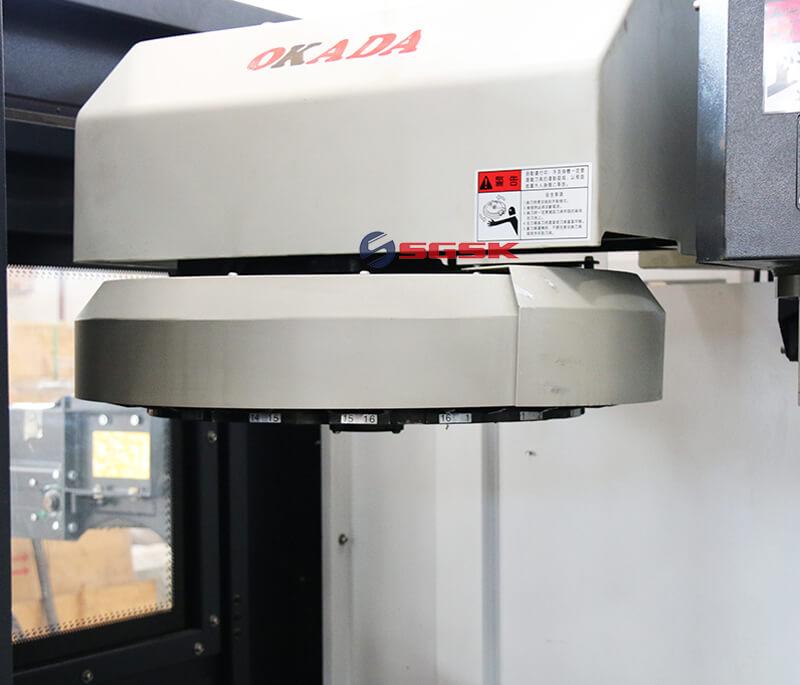

Tools type | 16 armless(24 arm) | |
Machine dimension | mm | 2600x2300x2350 |
Machine weight | t | 2.8t |
