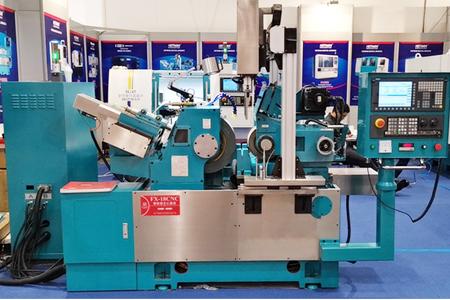

Для бесцентровых цилиндрических шлифовальных машин существует два основных метода шлифования: сквозное и погружное; при бесцентровом шлифовании заготовка подается вдоль оси шлифовального круга для шлифования, а небольшой угол наклона оси направляющего круга регулируется для обеспечения осевой подачи заготовки. Он подходит для шлифования тонких цилиндрических заготовок, коротких валов без центральных отверстий и втулочных заготовок. Метод бесцентрового шлифования погружным способом заключается в том, что на поддоне имеется точка осевого позиционирования, заготовка поддерживается в определенном положении на поддоне, а для шлифования используется шлифовальный круг или направляющее колесо. Для шлифования деталей с выступами или бобышками, а также конусов, сфер или других вращающихся деталей. Бесцентровое шлифование от “врезного” до “сквозного” – это комбинированный метод шлифования на двух бесцентровых шлифовальных станках.
Базовая комплектация
Дополнительная комплектация
Технические характеристики :
ITEM | UNIT | FX-18CNC-4 |
Standard working table diameter | mm | Φ1~60 |
Customized working table diameter | mm | Φ40~120 |
Grinding wheel size (OD X width X ID) | mm | Φ455x205xΦ228.6 |
Adjusting wheel size (OD X width X ID) | mm | Φ255x205xΦ111.2 |
Grinding wheel speed | rpm | 1520 |
Adjust wheel speed | rpm | 0~250 |
Wheel drive motor | kw | 11.5 |
Adjust the wheel drive motor | kw | 3 |
Feed servo motor power | kw | 3 |
Servo motor power for sand repair | kw | 1.5 |
Hydraulic pump drive motor | kw | 0.75 |
Cooling pump drive motor | kw | 0.25 |
Servo feed minimum accuracy | mm | 0.001 |
Minimum scale of adjustment wheel | mm | 0.001 |
Adjust wheel tilt angle | deg | +6°~﹣5° |
Adjust wheel rotation angle | deg | ±6° |
Mechanical Dimensions | mm | 2350x1960x1550 |
Packing weight | kg | 3500 |
