Для бесцентровых цилиндрических шлифовальных машин существует два основных метода шлифования: сквозное и погружное; при бесцентровом шлифовании заготовка подается вдоль оси шлифовального круга для шлифования, а небольшой угол наклона оси направляющего круга регулируется для обеспечения осевой подачи заготовки. Он подходит для шлифования тонких цилиндрических заготовок, коротких валов без центральных отверстий и втулочных заготовок. Метод бесцентрового шлифования погружным способом заключается в том, что на поддоне имеется точка осевого позиционирования, заготовка поддерживается в определенном положении на поддоне, а для шлифования используется шлифовальный круг или направляющее колесо. Для шлифования деталей с выступами или бобышками, а также конусов, сфер или других вращающихся деталей. Бесцентровое шлифование от “врезного” до “сквозного” – это комбинированный метод шлифования на двух бесцентровых шлифовальных станках.
Базовая комплектация
Дополнительная комплектация
Технические параметры :

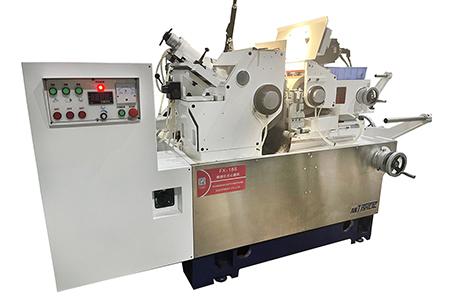

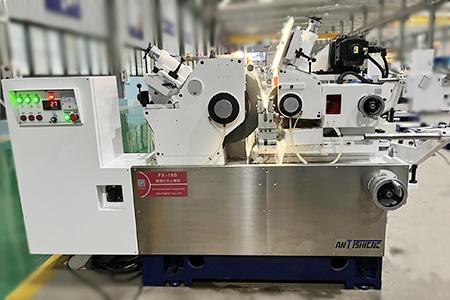

ITEM | UNIT | MODEL: FX-18S |
Standard machine processing range (diameter) | mm | Φ 1-60(100 as customized) |
Grinding wheel size (OD * width * ID) | mm | Φ455*205*Φ228.6 |
Adjusting wheel size (OD* width *ID) | mm | Φ255*205*Φ111.2 |
Grinding wheel speed | RPM | 1500 |
Adjust wheel speed | RPM | 0-250 |
Grinding wheel drive motor | KW | 11.5 |
Adjustment wheel servo motor | KW | 3.0 |

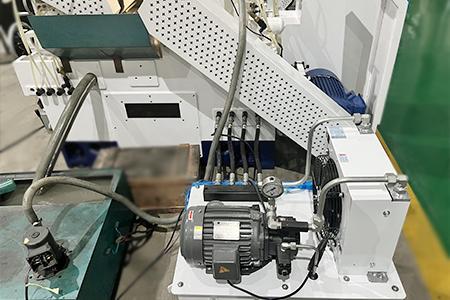

Hydraulic pump drive motor | KW | 0.75 |
Cooling pump drive motor | KW | 0.25 |
Adjustment wheel feed hand wheel | mm | 3.5/Turn 0.05/Scale |
Adjustment wheel fine adjustment hand wheel | mm | 0.1/Turn 0.001/Scale |
Table feed hand wheel | mm | 9.0/Turn 0.10/Scale |
Worktable fine adjustment hand wheel | mm | 0.2/Turn 0.001/Scale |
Trimming feed wheel | mm | 2.0/Turn 0.01/Scale |
Adjust wheel tilt angle | Degree | +6°~-5° |
Adjust wheel rotation angle | Degree | ±6° |
Mechanical Dimensions | mm | 2350×1960×1550 |
Packing size | mm | 2900×2400×1850 |
Machine weight | KG | 2850 |
Packing weight | KG | 3000 |
