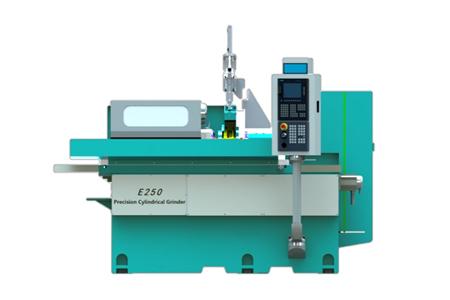

- Система управления станка – немецкая система ЧПУ Siemens 808DCNC, разработанная компанией Siemens. Операция просто и легко осваивается, а программа обработки генерируется автоматически без ручного программирования.
- Шпиндель шлифовального круга является подшипниковым шпинделем тайваньского бренда, , обладает сильной силой шлифования, высокой точностью вращения и отличной стабильностью.
- Конусность шпинделя головной шестерни заготовки составляет (MT#4), а мотор головной шестерни может иметь непрерывно переменную скорость. Этот шпиндель может быть двухцелевым – подвижным и неподвижным.
- Конусность шпинделя хвостовика составляет (MT#4), ручное управление.
- Оба сервомотора по осям X и Z используют сервомоторы Siemens высокого инерционного типа.
- Электрические аксессуары: реле, контакторы, кнопки переключения – все японского бренда “Fuji”.
- Оба винтовых привода по осям X и Z используют японские винтовые шариковые винты класса шлифовки THK.
- И шпиндель шлифовального круга, и мотор головной шестерни используют моторы тайваньского бренда TECO.
- Соединение осуществляется с помощью японского бренда NBK.
- Стандартный фланец шлифовального круга (5″) станка – комплект от тайваньского бренда Miqi.
- Стандартный шлифовальный круг станка – известного бренда Norton (405.40.127).
- Стандартная конфигурация станка – полузащищенный влагонепроницаемый листовой металл (с передней раздвижной стеклянной дверью для предотвращения брызг).
- Электрическая щитовая коробка станка оснащена промышленным охлаждением и кондиционированием воздуха, а также трехцветными интеллектуальными предупреждающими огнями.
- Корпус станка и важные литые детали обрабатываются с использованием передового оборудования для обработки, такого как YASDA, ELB, SIP и другие, чтобы обеспечить высокую точность основных компонентов станка.
Технические параметры :
NO. | Item | Unit | Machine model:E250 | |
Processing
capability |
1 | Maximum Swing Diameter | mm | 250 |
2 | Maximum distance between two thimbles | mm(in) | 500 | |
3 | Maximum lapping diameter | mm(in) | 250 | |
4 | Maximum load between the centers | Kg(b) | 40(centre works)/
20(only work head) |
|
5 | Grinding wheel size (diameter × width × aperture) | mm(in) | 405×32~50×127 | |
6 | Grinding wheel speed | rpm | 1570 | |
7 | Maximum linear velocity of grinding wheel | m/s | 35 | |
Wheelhead | 8 | Grinding wheel dressing | mm(in) | Automatic |
9 | X axis minimum feed | mm(in) | 0.001 | |
10 | Feed Angle | Deg | 90 | |
11 | Feed travel | mm | 270 | |
12 | The X-axis fast moving speed | mm/min | 0-10000 | |
Headstock | 13 | Spindle speed | rpm | 10-650 |
14 | Spindle form | Synchrony or centering | ||
15 | Thimble specifications | MT-4 | ||
Tailstock | 16 | Automatic telescopic distance (hydraulic type) | mm | 40 |
17 | Thimble specifications | MT-4 | ||
18 | Operation mode | Manual | ||
Workbench | 19 | Z axis fast moving speed | mm/min | 0-20000 |
20 | Z axis minimum feed | mm | 0.001 | |
21 | Maximum travel stroke | mm | 550 | |
22 | Rotation angle | Deg | +6/-9 | |
Motor | 23 | Wheel spindle motor | KW | 3.75 |
24 | X axis feed motor (servo) | KW | 2.2 | |
25 | Z axis feed motor (servo) | KW | 2.2 | |
26 | Headstock spindle motor | KW | 0.37 | |
27 | Cooling water pump motor | KW | 0.75 | |
28 | Lubricating oil motor | KW | 1/4*2 | |
29 | Tail seat oil pump motor (special) | KW | 0.75 | |
Others | 30 | X/Z axis guide/screw lubrication oil | MOBIL#1409 or ISO VG68 class oil | |
31 | Machine net weight | Kg | About 3500 | |
32 | Machine gross weight | Kg | About 3800 | |
33 | Package size(L*W*H) | mm | 2900*2600*1750 |
