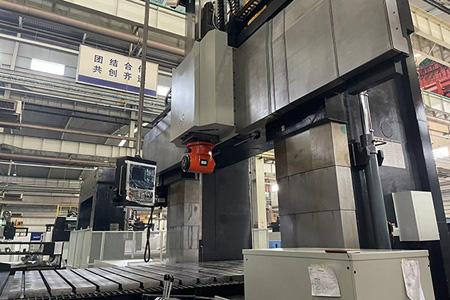

Портальный обрабатывающий центр LMX-40170

Портальный обрабатывающий центр LMX-40170: Высокоточное решение для крупногабаритной обработки

Портальный обрабатывающий центр LMX-40170 — это современное технологическое оборудование, которое сочетает в себе передовые мировые разработки в области машиностроения и традиционные преимущества портальной компоновки станков. Данный станок предназначен для работы с крупногабаритными и тяжелыми заготовками, что делает его идеальным выбором для различных отраслей промышленности, таких как судостроение, аэрокосмическая отрасль, автомобилестроение и машиностроение.

Основные особенности и преимущества

Прочность и стабильность конструкции

Основное преимущество портального обрабатывающего центра LMX-40170 — это его усиленная конструкция с высокой жесткостью и симметричной компоновкой, которая обеспечивает исключительную стабильность при работе с тяжелыми и крупногабаритными деталями. Жесткость конструкции достигнута за счет оптимизированного распределения массы и использования прочных материалов. Станок сочетает традиционные преимущества портальных систем с новейшими международными концепциями дизайна, что делает его надежным решением для обработки сложных деталей с высокими требованиями к точности.

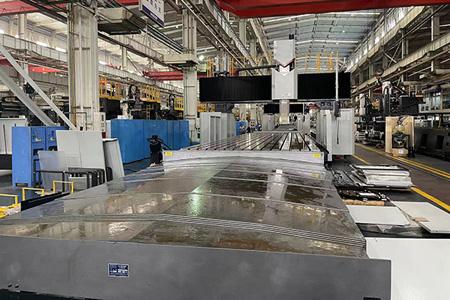

Подвижная портальная рама и фиксированный стол

LMX-40170 имеет фиксированный рабочий стол, а вся обработка осуществляется благодаря подвижной портальной раме. Такая компоновка позволяет значительно увеличить устойчивость заготовки при работе и минимизировать вибрации. Это особенно важно при работе с большими деталями, где требуется точная обработка и контроль за качеством обработки.

Многофункциональность

Станок LMX-40170 оснащен различными функциями для выполнения разнообразных операций, таких как:

• Фрезерование.
• Сверление (включая рассверливание, развертывание).
• Нарезание резьбы.
• Зенковка.

Эти функции делают его универсальным инструментом для обработки сложных деталей и изделий в различных отраслях промышленности, включая судостроение, аэрокосмическую промышленность, производство строительной техники и железнодорожного транспорта.

Основные конструкционные элементы

Комплексная конструкция станка

Станок LMX-40170 включает в себя следующие основные компоненты:

• Фиксированный рабочий стол.
• Станина и каретка для продольного перемещения.
• Колонны и балка для поддержки портальной рамы.
• Суппорт и шпиндель, которые обеспечивают вертикальное и горизонтальное перемещение для обработки заготовок.
• Коробка передач и система охлаждения шпинделя для поддержания стабильной температуры во время работы.
• Централизованная система смазки координатных осей, обеспечивающая долговечность и надежность работы.
• Пневматическая и гидравлическая системы для автоматизации процессов и повышения эффективности.
• Система гидравлической балансировки по оси Z, обеспечивающая точность и устойчивость при вертикальной обработке.

Система автоматического удаления стружки

Портальный обрабатывающий центр LMX-40170 оснащен системой автоматического удаления стружки, расположенной по обеим сторонам стола. Это значительно облегчает поддержание чистоты и эффективной работы на производстве. Станок также имеет большой бак для охлаждающей жидкости и систему водяного охлаждения инструмента, что позволяет эффективно справляться с задачами обработки даже в условиях интенсивной работы.

Координатные оси и управление

Станок LMX-40170 имеет следующие основные координатные оси:

• X-ось: продольное перемещение портальной рамы вдоль направляющей станины (вперед-назад).
• Y-ось: поперечное перемещение суппорта и седла вдоль балки (влево-вправо).
• Z-ось: вертикальное перемещение суппорта (вверх-вниз).
• C-ось: вращательное индексирование головки фрезы вокруг оси Z (при использовании поворотной головки).

Эти оси позволяют достичь высокой точности и гибкости при выполнении сложных операций на больших заготовках. Система ЧПУ обеспечивает точное управление всеми осями, а также позволяет программировать сложные процессы для автоматизации работы.

Применение

LMX-40170 идеально подходит для обработки больших и тяжелых деталей с высокой точностью и сложной геометрией. Среди отраслей, где данный станок нашел широкое применение, можно выделить:

• Судостроение — обработка крупных деталей кораблей, таких как корпусные конструкции и элементы двигателя.
• Аэрокосмическая промышленность — производство сложных и точных компонентов для авиации и космической техники.
• Автомобилестроение — обработка крупных частей кузовов автомобилей, а также деталей трансмиссий и двигателей.
• Строительная техника — производство элементов для тяжелой строительной техники, таких как экскаваторы и краны.
• Железнодорожный транспорт — изготовление деталей для поездов и железнодорожных конструкций.

Преимущества использования LMX-40170

1. Высокая точность обработки

Благодаря жесткой конструкции и современным системам управления, станок обеспечивает высокую точность обработки, что особенно важно при работе с крупногабаритными деталями.

2. Универсальность

Многофункциональность станка позволяет использовать его для выполнения различных задач — от фрезерования до сверления и нарезания резьбы.

3. Надежность

Использование передовых материалов и технологий делает станок надежным и долговечным решением для любых производственных задач.

4. Эффективность

Система автоматического удаления стружки, охлаждение инструмента и централизованная система смазки значительно повышают эффективность работы, сокращая время простоя и обслуживания.

ПАРАМЕТРЫ ПОРТАЛЬНОГО ОБРАБАТЫВАЮЩЕГО ЦЕНТРА

Базовая комплектация
