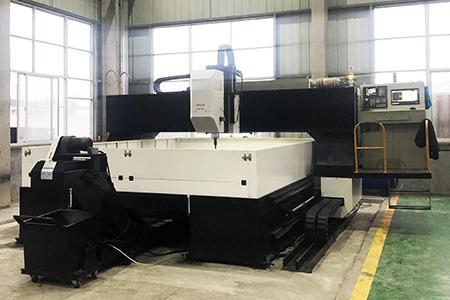

1. На обеих сторонах станка установлены линейные роликовые направляющие для тяжелых нагрузок. Продольное перемещение двух сторон портала осуществляется синхронно с помощью серводвигателя переменного тока и точной пары шариковых винтов большого шага.
2. На поперечной балке портала установлены два подвижных слайда. На поперечной балке портала установлены две подвижные направляющие. Ползуны управляются двумя парами линейных роликовых направляющих и приводятся в движение серводвигателем переменного тока и точной шариковинтовой парой большого шага соответственно.

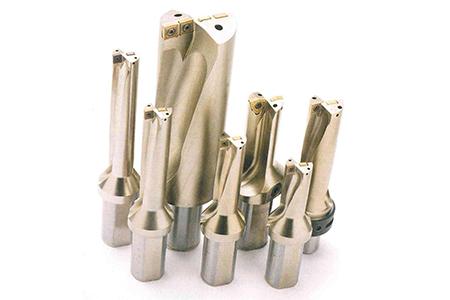

3. Направляющие на поперечной балке оснащены вертикальным сверлильным шпинделем с ЧПУ, который использует специальный преобразовательный двигатель с большой нагрузкой для шпинделя. Двигатель приводит шпиндель с помощью синхронного ремня. Сверлильный шпиндель использует тайваньский шпиндель (внутреннее охлаждение) с механизмом автоматической протяжки дисковой пружины, гидравлическим цилиндром для освобождения инструмента, что очень удобно для замены патрона.
4. Станок оснащен гидравлической системой для выполнения гидравлической балансировки вертикальной поршневой стойки и гидравлического освобождения инструмента шпинделя.
5. Используется ЧПУ-система SIEMENS, оснащенная интерфейсом RS232 и ЖК-экраном. Предусмотренное автоматическое программирование позволяет не только автоматически генерировать программы обработки, но и предварительно просматривать положение отверстия перед сверлением.
6. Оснащен автоматическим конвейером для сбора стружки цепно-пластинчатого типа и тележкой для сбора стружки. Система охлаждения оснащена бумажным фильтром, высоконапорным насосом для внутреннего охлаждения и низконапорным насосом для внешнего охлаждения, которые используются для внутреннего или внешнего охлаждения инструмента.
Технические характеристики :
Parameter Name | Item | Parameter Value |
Max. size | L X W | 2500X2500mm |
Max thickness | 100mm | |
Work table | Width of T slot | 28/500mm |
Vertical slide type drill head | Quantity | 1 |
Main spindle taper hole | BT50 | |
Max. drilling diameter | φ50mm | |
Main spindle speed | 30—3000r/min | |
Motor power of spindle | 22kW | |
(X axis)
Gantry longitudinal move
|
Max. stroke | 2500mm |
Moving speed of X axis | 0-8m/min | |
Servo motor power of X axis | 3kW | |
(Y axis)
Power head transversal move
|
Max stroke | 2500mm |
Moving speed of Y axis | 0-8m/min | |
Servo motor power of Y axis | 3kW | |
(Z axis)
Vertical slider feeding |
Stroke of Z axis | 300mm |
Feeding speed of Z axis | 0-5m/min | |
Servo motor power of Z axis | 3kW | |
Positioning accuracy | X/Y axis | ≤0.08mm/ Full length |
Repositioning accuracy | X/Y axis | ≤0.04mm |
Hydraulic system | Hydraulic pump pressure/flow rate | 6.5MPa /25L/min |
Hydraulic pump motor power | 3kW | |
Pneumatic system | Compressed air pressure | ≥0.4MPa |
Chip cleaning and cooling | Chip cleaner type | Plate chain type |
Chip cleaner no. | 1 | |
Chip cleaning speed | 1m/min | |
Chip cleaner motor power | 0.75kW | |
Motor power of inner cooling water pump | 3kW | |
Motor power of Outer cooling water pump | 0.75kW | |
Automatic lubricating system | Lubrication pressure | 2MPa |
Lubrication point oil injecting amount | 0.1mL | |
Lubrication period | 6-10min | |
Electric system | CNC system | SIEMENS CNC |
CNC axis NO. | 4 | |
Whole power of motors | Approx. 55kW | |
Overall size | LxWxH | Approx. 5500X5500X3100mm |
Weight | Approx. 32t |
