Высокоточный внутришлифовальный станок с ЧПУ IG500

Высокоточный внутришлифовальный станок с ЧПУ IG500: Инновации и прецизионность в одном устройстве

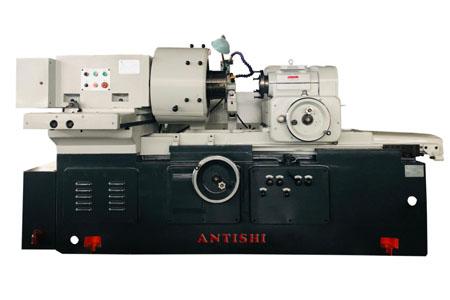

Высокоточный внутришлифовальный станок с ЧПУ IG500 представляет собой передовое решение для шлифовки внутренних отверстий, торцов и других сложных поверхностей цилиндров, подшипников и других деталей. Этот станок обеспечивает высочайшую точность и стабильность, что делает его незаменимым инструментом для массового производства и обработки различных сложных деталей.

Использование и область применения

Станок IG500 предназначен для шлифовки внутренних отверстий, вогнутых торцов, наружных торцов, многосекционных внутренних отверстий и многосекционных торцов таких деталей, как цилиндровые блоки и подшипники. Это многофункциональный производственный внутренний цилиндрический шлифовальный станок, идеально подходящий для массового производства.

Основная структура и характеристики

Общая структура

1. Основание станка изготовлено из износостойкого чугуна методом цельного литья, что обеспечивает высокую стабильность конструкции.
2. Направляющая станка использует плоско-V-образную направляющую с гидростатическим давлением, что обеспечивает высокую износостойкость и точность движения.
3. Головка станка фиксирована (с возможностью ручной продольной регулировки на 250 мм при необходимости), рабочий стол выполняет возвратно-поступательные движения, а подача шлифовального круга осуществляется за счет движения шлифовальной рамки.
4. Шпиндель головки оснащен высокоточными подшипниками класса P4, что гарантирует высокую точность вращения и несущую способность.
5. Шпиндельный мотор использует переменный частотный мотор, что позволяет плавно регулировать скорость вращения заготовки.

Рабочий стол и подача

1. Рабочий стол станка оснащен плоско-V-образной направляющей, обеспечивающей увеличенный ход до 750 мм. Основание стола выполнено из цельного износостойкого литья.
2. Механизм подачи фиксируется на переднем конце шлифовальной рамки и движется вместе с рабочим столом, обеспечивая точную подачу шлифовального круга.

Правка шлифовального круга

1. Устройство правки шлифовального круга установлено на плоскости Т-образного паза позади основания станка. Управление правкой осуществляется гидравлически или вручную.

Методы зажима

1. Трехкулачковый патрон диаметром 380 мм используется для зажима заготовок. Дополнительно можно заказать специальные приспособления.

Гриндеры

1. Станок оснащен тремя комплектами механических шпиндельных валов:
   • BSJ140-01: для внешнего шлифования, диаметр 140 мм, длина 350 мм.
   • BSJ25-01A: для внутреннего шлифования в диапазоне 150-250 мм, диаметр 105 мм, длина 410 мм.
   • BSJ50-01: для внутреннего шлифования в диапазоне 250-500 мм, диаметр 140 мм, длина 460 мм.

Шлифование торцов

1. Устройство шлифования торцов устанавливается на головке станка и управляется гидравлически. Горизонтальное перемещение шлифовальной головки составляет 0-250 мм.

Охлаждение и смазка

1. Станок оснащен независимым баком для охлаждающей жидкости, который обеспечивает внутреннее и внешнее охлаждение, предотвращая перегрев заготовок и инструментов.
2. Автоматическая система смазки постоянно смазывает направляющие станка и прецизионный шариковый винт, что продлевает срок службы оборудования и сохраняет его точность.

   Преимущества IG500

   Высокоточный внутришлифовальный станок с ЧПУ IG500 сочетает в себе новейшие технологии и проверенные временем инженерные решения, обеспечивая высочайшее качество обработки. Приобретая станок IG500, вы получаете не просто оборудование, а мощный инструмент, который поможет вам достичь новых высот в производстве и обработке сложных деталей.

ПАРАМЕТРЫ ВЫСОКОТОЧНОГО ВНУТРИШЛИФОВАЛЬНОГО СТАНКА с ЧПУ IG500
